Sharp 21LF2-RU, Chassis: GA-6
Состав :
Micom - IXB725WJN1
Memory - 24L08
SMPS - STR-W5453A
Vertical - LA78040N
Tuner - 1Y5ED202
FBT - JF0501-32601
HOT - TT2140
RGB Amp. - BF422
Дефект : Со слов клиента: Перестал быстро включаться , должен был постоять включённым в сеть с утра до вечера,
если включится работает нормально , и так на протяжении года.
Выключили свет, включили, но телевизор больше не включился.
Показания: При проверки вторичных напряжений на В+ 42 Вольта.

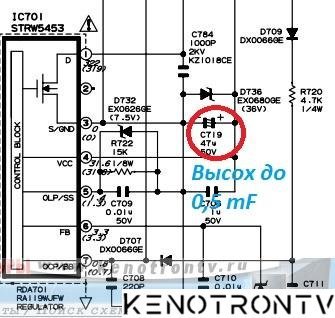

Высох С719 47mF*50V.
Заменён - LED засветился , на В+ появились заветные 124 Вольта, пытается войти в РР и через секунду уходит в дежурку.
Причём не откликается ни на пульт , ни на локалку, пока не выключишь из сети.
За секунду не успеваю промерить напряжения со вторичных FBT.

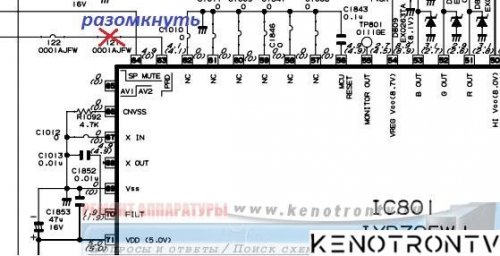

Решил отключить протект с проца (63 нога), рядом с процем стоит джампер просто отпаял один хвост
Телевизор включился, в защиту уходить перестал, на экране белый растр с обратным ходом .

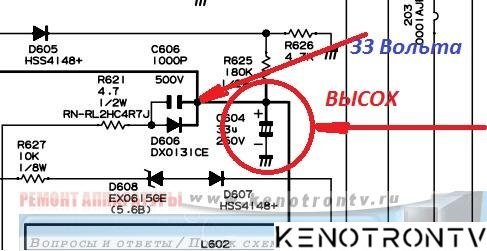

Замеры на питании видеоусилителя показали 33 Вольта
КЗ в этой цепи нет . Замерил С604 прибор ничего не показывает , похоже на обрыв , уменьшил кратность на приборе , 140pF [/size] тоже высох. [/size]
Его замена привела к появлению 182 Вольт на ВУ. Появился растр с шумами. Перемычку с защитой установил на место .[/size]
Аппарат исправен , клиенты довольны [/size]
