CRT TV Erisson 29F2, Chassis : BN88
Поступил с дефектом: не включается. Точнее сказать включается на секунду и опять уходит в ДР.

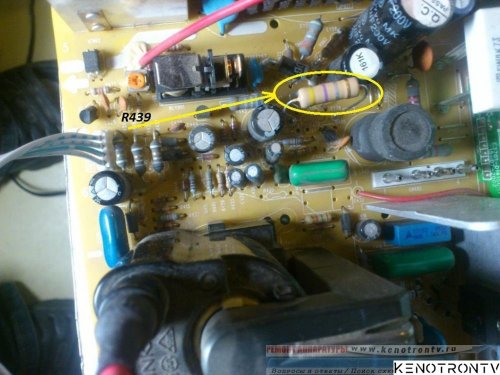

Показания : БП проверен, напряжения соответствуют указанным на схеме. Обращаем внимание на типовой дефект R439.
Выпаял - замерил , вместо положенных 0,5Ома (такой был установлен производителем) его сопротивление увеличилось до 61Ома.
Установил 0,47Ом дабы исключить произвольного отключения во время работы(тоже типовой дефект для этого шасси).
Защита перестала срабатывать. Аппарат работает.
