GoldStar CF-20D70B

   (0 отзывов)
Anatos
 Поделиться

3 изображения

Информация о файле

GoldStar
Модель: CF-20D70B
Шасси: MC-41B
Состав TV:
Проц. управления: GS8634-02A
Видеопроцессор: TA8690AN
Питание: STR-6707
Кадровая: TA8445K
УНЧ: TDA2006
Прочее:
Tuner - 113-118C
HOT- C5250
Краткое описание проблемы:
Искажения изображения в виде елочки , после 2-3 часового прогрева исчезает.
Поступил с заявкой не включается. По вскрытию обнаружена STR-6707 в разорванном состоянии.
БП был восстановлен с заменой всех электролитов , также KTD2092 , ZD811.
Аппарат включился нормально , на В+ в РР 112V . Но появился другой дефект.
Фото, для полного понимания дефекта.
Пересыпал весь БП , перебрал всю строку кроме FBT и Оски , удалил LA7222 (он кипел ),
соединил коммутацию временно на прямую, порываюсь перебрать кадровую ...
Не пойму где причина? С прогревом через 2-3 часа дефект исчезает.



Решение проблемы:
каждый раз убеждаюсь , что всё гениальное - просто!
Цитата


А как импульсы строчный ......... меняют ли они форму при неисправности и когда изображение восстанавливается?
Если с прогревом восстанавливается то похоже на лит........



.Всё перебрал , но оказывается не всё.

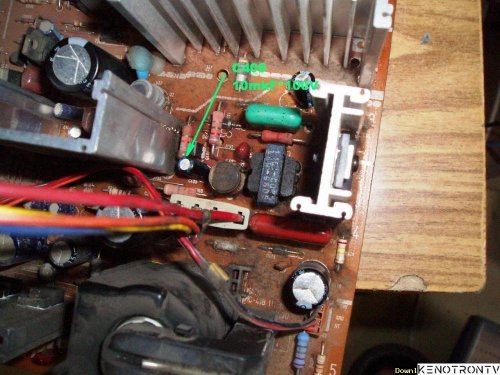

Высох лит С408 (10mkF*100V) , ёмкость упала до 1 mkF, на ESR он вообще ничего не показывает.
В результате на базе Q402 изменилась форма импульсов, появились "ёлочки" подобии как и на изображении
Его замена (С408) решила проблему.
