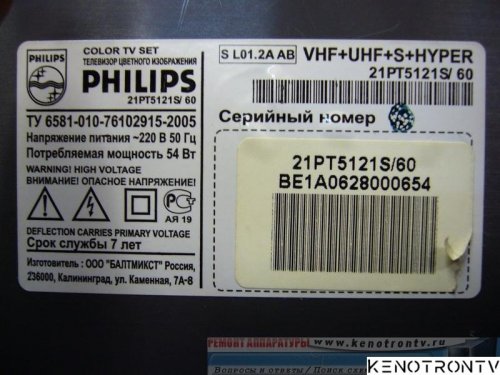

PHILIPS 21PT5321S/60 chassis L01.2A AB

UOC TDA9552H/N3/3/1888, наклейка: 97-215321-UR53W

EEPROM 24C16WP

SPMS TEA1507P + STP7NK80Z

Vert. STV9302B

FBT JF0501-19857,

HOT BUT11APX

Sound AN7522N + MSP3465G BB V3

Tuner TEDE9-228B

Tube A51AKL13X10

После включения аппарат переходит самостоятельно в ДР примерно через 5 сек.

Экран успевает на доли секунды засветиться.

Прежде, чем проводить какие-либо измерения решил попробовать рассмотреть картинку.

При первом включении ТВ, получилось перевести его в режим "AV".

Затем по НЧ подключил телетест в режиме "цветные полосы" и снова включил аппарат в РР.

При кратковременном засвечивании экрана увидел отсутствие зеленого цвета.

Дефект вылечил заменой транзисторов по каналу "зеленого" на ПК(7321-BF422, 7322-BF422, 7323-BF423) - звонились,

как исправные. Для исключения возможного повтора устроил двухдневный прогон.

Выкладываю рабочую прошивку, снятую с ТВ прогр. Postal AVR.
