ROZEC 14" не включается в рабочий режим.
ROZEC 14"
PCA84C440P/401
PCF8581P
TDA3505
TDA4555
TDA4505E
FCK-14A009
D2331
STR 54041
тюнер UVE33-W14
Поступил в ремонт ROZEC 14" не включается.
Со слов владельца телевизора произошло это после того, как вырубили и включили

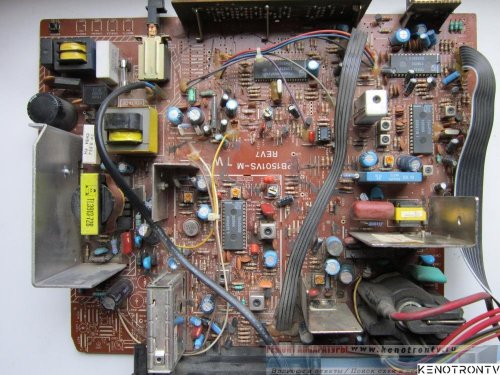

свет. Открыв крышку телевизора, понял что старьё ещё то.Чем то напоминает по составу Горизонт 518, кроме блока питания.
Здесь он собран на STR 54041
5 вольт - дежурка запитана от отдельного трансформатора .
Стал изучать основной источник, нагрузил БП. лампой, на выходе B+ нет.
Заменил С113 в первичке с повышенным ESR, подкидывал STR , всё бес толку. Потратил вчера полдня всё понапрасну.
Подкинул разные варианты схем на STR 54041
Вот наиболее похожая на мою
Через оптопару здесь БП. включается в рабочий режим.

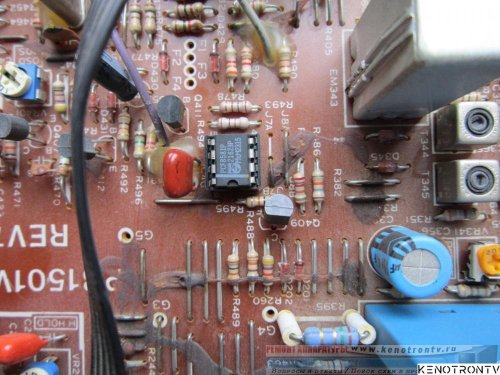

С транзистора Q101 +5в. подаётся на оптопару, а через неё управляется Q102
который и переводит БП. в рабочий режим. Правда у меня в схеме вместо Q101 стоит Q409 p-n-p проводимости
Убедившись в работоспособности Q409, а также и всего БП.(замкнул базу на корпус), понял что нет сигнала с 41н. процессора( постоянно высокий уровень)
Причиной поломки оказался кварц на 10Мгц.
