HORIZONT 54CTV-659-1, ch ШЦТ-659М
В ремонт привезли HORIZONT 54CTV-659-1 с неисправностью- не включается.
При запуске питания из дежурки тв включается в рабочий режим и сразу отключается опять в ДР.
Внешний осмотр выявил развалившееся от времени и нагрева панель кинескопа,
после замены её и конденсаторов первички (завышенный ESR) при запуске ТВ изменений не произошло.

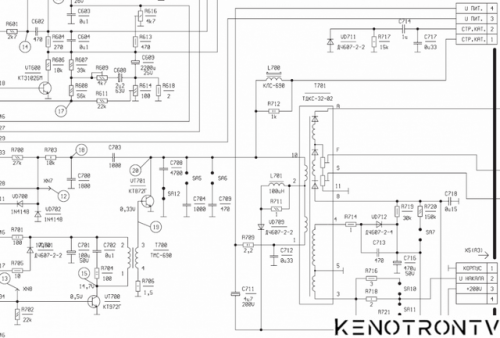

Напряжения питания в ДР соответствуют схеме, при запуске в РР В+ падает и ТВ переходит в ДР.
Задефектован был ТДКС 32-02.
В наличии аналогов и оригинала не оказалось и решено было заменить на ТДКС-19.
Оба транса В+ питание 120в, и для питания кадровой имеется 26в.
В схеме никаких доработок делать не пришлось, использовались имеющиеся цепи ОТЛ, кадровой, накала.
Трансформатор пришлось приподнять на жёстких выводах над шасси и развести их согласно цоколёвке "родного" транса.
У тдкс-19 собрал в кучу выводы 5,10,8- масса, 7-отл, 11- колл.НОТ, 2- видео, 1-В+, 4-накал, 5-+26в(пит. кадровой)
После замены всё ок, править ничего не пришлось, ТВ работает.
