Panasonic TX-32W100T(100Hz) Chassis : MD1

Дефект :

Пытается выйти из дежурки, с постоянным перезапуском.

Показания :

Замерен В+ в моментах перезапуска , 140V при запуске строчной развёртки(на 1-2 секунды),

с плавным падением до 51 V( БП уходит в защиту от перегрузки). Через 10-15 секунд всё повторяется.

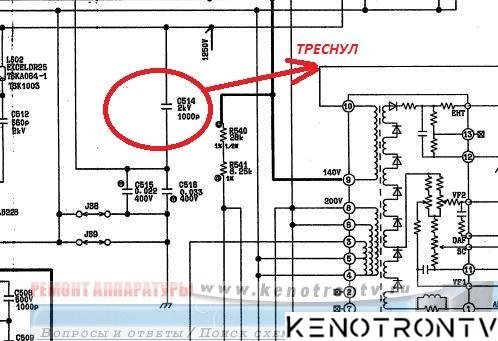

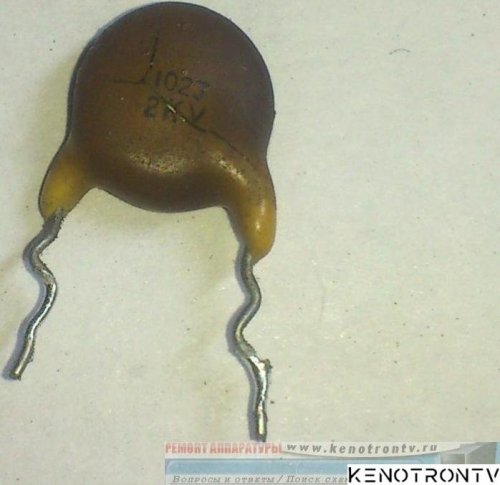

При тщательной диагностике и проверке выявлен "партизан" С514.

Установлен довольно в неудобном месте , на фото уже заменён филипсовским (синим)

Дефект устранён.
