SAMSUNG CS29Z50HKQ Super Slim, шасси S65A

Samsung CS-29Z50HKQ

СОСТАВ ШАССИ:

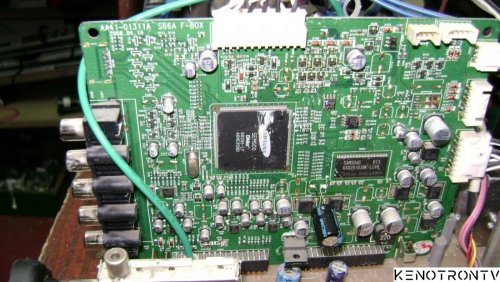

Main - AA41-01299A F-box - AA41-01311A

Micom - SEMSOO 0829S-LF/A6ME658D

Memory - 24C256

SMPS - STR-W6750F

TR Chopper - AA26-00228C EER4245

Vertical - STV9381

Sound - TDA7297A

Tuner - AA40-10001H

FBT - FUH29T003B / FUH32V001B

HOT - 2SC5793

RGB Amp - TDA6111Q

Tilt - TDA2030A VM

Circuit - STK396-130

Неисправность отображалась следующим образом, звук пропадал произвольно через не определённый промежуток времени и по высокой и по низкой...

Если во время тишины до тронутся до разъёма караоке то фон есть то есть - УНЧ и динамики работают.

При проверке питания проц не понравилось его заниженное питание 3-3,15 вольт вместо 3,3 вольта...

Вероятно сказывалось отсутствие кондера С410 100мкф, походу экономят)))

Установка ёмкости 470мкф выровняло напряжение стабилизатора до 3,3 вольт.

Неисправность больше не проявилась...

Работа TV восстановлена.
