PHILIPS 29PT8509/12 Не включается из дежурки.
Марка (бренд) аппарата: PHILIPS
Модель: 29PT8509/12
Шасси: A02E AA
Состав TV:
процессор PNX3002E/N302,
память 24C64W6,
видео PNX3000HL,
тюнер UV1316E,
УНЧ TDA7497Z,
КР TDA8177,
ПК TDA6108JF, Т
ДКС 1392.9014A C07,
HOT BU2520DX.
Телевизор поступил с проблемой " не выходит из ДР"
Светодиод ДР горит в полнакала, попыток запуска нет ни с пду, ни с локалки.
Напряжения дежурки присутствуют, 12в и 5,1в.
Подозреваю 100Гц блок SSB,но методику проверки для уточнения не знаю, так как никогда не сталкивался с такой проблемой.
Может кто подтолкнёт в нужном направлении?
Если всё будет указывать на неисправность этого модуля- ремонт продолжен не будет,
за аппарат не будут просто платить столько, сколько это стоит.
Схему прикладываю.
Похожая тема здесь -
PHILIPS 29PT8639/12 ( A02E AA ) не включается (РЕШЕНО)
В принципе кроме схемы к нему ничего и не искал, почитал эту тему, и ещё больше убедился, надо отдать ящик обратно.
У меня он вообще не моргает, он ТРУП со светящимся еле- еле светодиодом ДР.

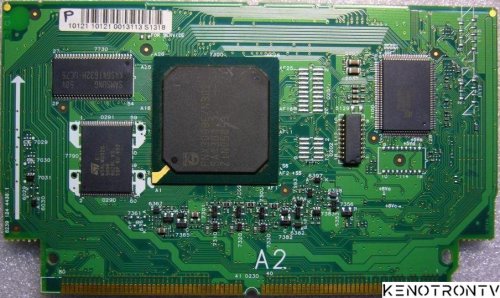

Когда плату SSB вынул, и включил- при вкл. слышно, как реле срабатывает, а при установленном модуле- труп,
даже никаких попыток подмигнуть нет.
Из прочтённого есть что попробовать,но не знаю, там тоже закончилось заменой модуля.
Совет:
- Есть у меня модуль SSB для подставы.
Там дефект - подушка по вертикали. Был бы ты поближе...
Впрочем, если будешь бороться с этим аппаратом, то могу запаковать и выслать.
Решай. По тому , как ты описал дефект, похоже , что именно в модуле и проблема. Искать можно, но муторно, испытывал на себе.
Ответ:
Надо переговаривать с клиентом, но я неоднократно уже писАл, что у нас лучше купят новый, чем заплатят более 1-1.5тыс за CRT.
И клиенту всё равно, 100Гц он или нет.
Пробовал замкнуть контакты серв., тоже не запустился, а так вроде всё проверил, ничего подозрительного.
Только с 8 вольтами непонятка, объясни, когда они появляются, вот в дежурке их нет.
Совет:
- Если ты имеешь ввиду напряжение +8,6 V, то оно появится при переходе ТВ в рабочий режим.
Ответ:
Ну я так и думал, про 8вольт, что они потом появляются. Попробую ещё покопать, но это уже от делать нечего.
Если что "нарою"- отпишусь, а нет, то тему в корзинку.



Как я и предполагал, после переговоров с клиентом тот решил ТВ забрать и купить себе новый. Куда он собрался определить этот- спрашивать не стал.
