Sanyo CE21FS2 шасси FC6-A

   (0 отзывов)
LiVan
 Поделиться

5 изображений

Информация о файле

Сегодня в ремонте: Sanyo CE21FS2 шасси FC6-A
СОСТАВ ШАССИ:
Main - B10S03000
UOC - QXXAVC812- - - N
LA76938N DE 56S0 6LA0B
Memory - AT24C16A
SMPS - STR-W6756
TR Chopper - L51B6810N
SAW - SF6376
Vertical - LA78041
Sound -TDA8947J
Stereo - LV1116N
Tuner - 1AV4F1BEB0320 or TAEA-G019D
Tube - A51QGD991X005
FBT - BSC26-2670S L40B18200 or 1LB4L40B08000
HOT - TT2190
RGB Amp. - 2SC2621
Пульт: - JXPSC
Неисправность:

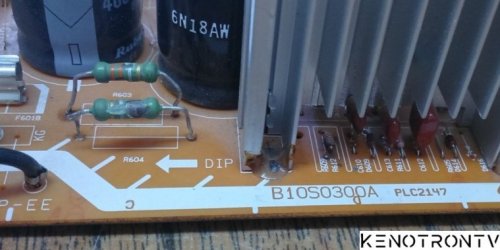

После грозы, БП мёртвый, сопротивления R604, R603 = 0.33Om в обрыве.
R609 100Om так же в обрыве, его вывод оплавился тоже и с кондёром С610 одна ножка просто испарилась....
Ищу STRW6756, после замены микросхемы, посмотрим что ещё выбило...
Ещё выбило D614 стабилитрон на 6,2в...
Пробуем включать))
Но "сказки" не происходит, тв включается в рабочий режим и через 5 секунд снова уходит в дежурный режим.
Напряжение в дежурном режиме 154вольта!!!)) Включать и измерять ещё раз в рабочем режиме не стал, явно вторичное напряжение завышено, БП работает в не управляемом режиме.
Смотрим дальше...

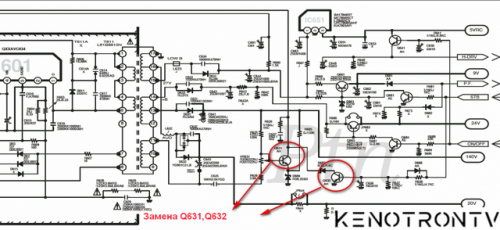

А дальше в цепи управления D610 РС123 находим ещё два битых биполярных транзистора Q631, Q632 n-p-n проводимости, меняю на те что нахожу в разборке, включаю телевизор, все работает.
Напряжение в дежурном режиме B+ 110вольт
Напряжение в рабочем В+ 136,6 вольт.
Осталось снять прошивку и выложить на форум.
Ремонт завершён!
