В ремонте LED TV LG 26LV2500-ZA после грозы.
Состав:
CPU под радиатором
Flash 25L8006E
Led Panel LC260EXN
Выносной адаптер PA-1061-61 24v---2,5A.
До этого побывал в двух мастерских, где был поставлен приговор - убит процессор.

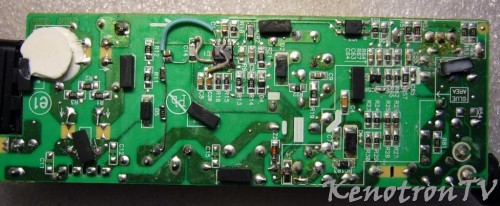

Выносной БП действительно был убит. При вскрытии увидел такую картину.

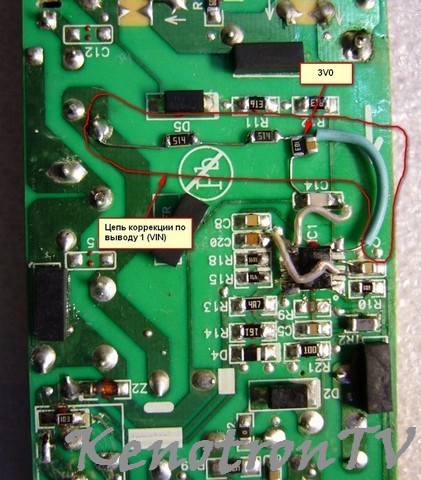

Попытка заменить шим FAN6754 на FAN6755 у предыдущего мастера успеха не имела. БП при подключении нагрузки уходил в аут.
Причина - неправильно была организована цепь коррекции по выв. 1 (VIN) - нога висела в воздухе. После подключения необходимых элементов,
БП заработал. На фото все видно.
Добавлю, что такая замена имеет право на жизнь только для данного случая, так как много доработок.
Желательно подобрать более близкий аналог, или поставить оригинал.

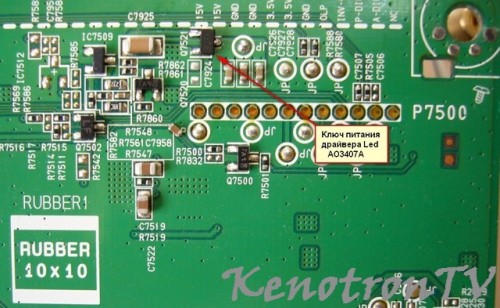

При включении ТВ, есть переход из деж. режима в рабочий, подсветка отсутствует. Нет питания Led драйвера.
Причина - обрыв переходов ключа AO3407A. Заменен другим с аналогичными параметрами с разборки .
