Goldstar CF-21E20, шасси MC-64A.

(0 отзывов)

Автор LiVan

Найти другие файлы

Поделиться

https://kenotrontv.ru/files/file/2539-goldstar-cf-21e20-shassi-mc-64a/

Подписчики 0

2 изображения

Информация о файле

Сегодня в ремонте Goldstar CF-21E20, шасси MC-64A.

Заявленная неисправность нет включения, запах дыма...

Вскрытие аппарата подтвердило диагноз ТДКС расплавился...

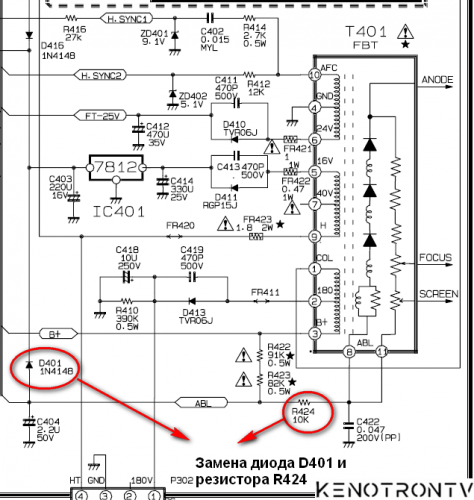

Замена ТДКС, резистор R424 на 10кОм по ABL и диода D401 решило одну проблему, тв включился но нет изображения, на экране зеленый растр и обратный ход луча....

Виновник нашелся не сразу))) Транзистор Q302 C319BY в цепи ABNORMAL был в небольшой утечке К-Э....

Замена транзистора запустила тв в нормальном режиме, замена двух ёмкостей в БП и строке, а также в контуре VL 501 - 47pF и жирная точка в ремонте поставлена!
