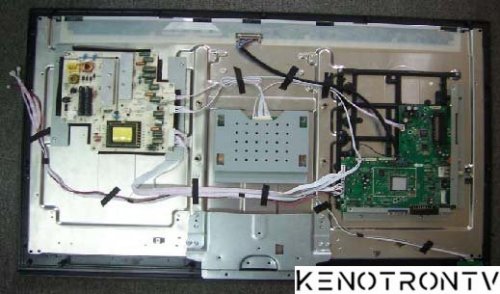

Shivaki SERVICE MANUAL STV-26LED3/STV-32LED3 STV-26ALED3

Пишите мне неточности и ошибки перевода.
Данный перевод сделан мной, выложен у китайцев и по форумам где я есть.
По мере выхода обновлений исправлению ошибок, выкладываю новые на ЯД и у китайцев, а потом и по остальным местам.
NEW_Rus_Fix_RT809F.rar
NEW_Rus_Fix_RT809H.rar

Samsung QE55Q700TAUXRU
панель: CY-TT055NLHV2H
main: BN41-02752A NIKE_M_O_BUILT_IN
eMMC: KLM8G1GETF-041
W25Q40CL
24C512
W25Q32V(T-Con)
точки ISP позаимствованы, приложены


XIAOMI L50M5-5ARU
Main: TD.MS6886.793
CPU: MSD6886NQGA-8-00H4
eMMC: HGBMJG6C1LBAIL
Лог:
Panel: V500DJ7-QE1 Rev.C8 \ TPT500UK-DJ7QE1.N
T-Con: MV-0S 08 S4V-0 (???)
SPI T-Con: MX25V4035F

TELEFUNKEN TF-LED43S96T2SU
Серийный номер: B07334105
Состав аппарата
Main Board: HK.T.RT2851P839
Процессор: Realtek RTD2851
Матрица: HV430QUB_H10
Тип ПО: USB Firmware (Recovery/Upgrade)
Версия файла
B-7334_TF-LED43S96T2SU_2851P839_HV430QUB_H10_U_20210423_120752_9f7ef20a0be
Дата сборки ПО: 23.04.2021
Описание
Оригинальная USB-прошивка для телевизора TELEFUNKEN TF-LED43S96T2SU на шасси HK.T.RT2851P839 с матрицей HV430QUB_H10.
Прошивка может использоваться в следующих случаях:
зависание на логотипе TELEFUNKEN;
циклическая перезагрузка;
повреждение разделов Android;
ошибки после неудачного обновления;
замена eMMC-памяти;
восстановление после сбоя программного обеспечения;
телевизор не проходит первоначальную загрузку.
Важно перед прошивкой
Данная прошивка предназначена только для:
Main Board: HK.T.RT2851P839
Panel: HV430QUB_H10
Использование на других версиях платы или с другой матрицей может привести к:
перевёрнутому изображению;
отсутствию подсветки;
неправильным цветам;
отсутствию изображения;
зависанию на логотипе.
Перед прошивкой рекомендуется проверить маркировку Main Board и наклейку панели.
Порядок обновления ПО через USB
1. Подготовка флешки
Использовать:
USB 2.0;
объём 4–16 ГБ;
файловая система FAT32;
таблица разделов MBR.
Желательно использовать простые флешки Kingston, Transcend, Silicon Power.
2. Распаковка архива
Распакуйте архив и скопируйте файл прошивки в корень флешки.
На флешке не должно быть:
других файлов;
папок;
дополнительных прошивок.
3. Запуск обновления
Способ №1
Выключить телевизор из сети 220 В.
Вставить флешку в USB-разъём.
Нажать и удерживать кнопку POWER или OK на телевизоре.
Подать питание 220 В.
Удерживать кнопку 10–15 секунд.
Если загрузчик исправен, начнётся обновление ПО.
Способ №2
Если телевизор включается до логотипа:
Вставить флешку.
Перезагрузить аппарат из меню.
Обновление может стартовать автоматически.
Во время обновления
индикатор может мигать;
экран может оставаться чёрным;
аппарат может несколько раз перезагрузиться.
Это нормальное поведение.
После завершения
Телевизор автоматически перезагрузится.
Первый запуск после обновления может занимать:
3–10 минут.
Не отключайте питание во время первого старта.
Если USB-прошивка не запускается
Причины обычно следующие:
повреждён загрузчик (Bootloader);
неисправна eMMC;
флешка не определяется;
используется неподходящая версия ПО;
аппаратная неисправность Main Board.
В случае износа eMMC обновление через USB, как правило, не помогает. Необходимо:
заменить eMMC;
записать дамп программатором;
выполнить первое включение и, при необходимости, обновить ПО через USB.
Проверено в ремонте
Данная прошивка успешно применялась при восстановлении телевизора:
TELEFUNKEN TF-LED43S96T2SU
HK.T.RT2851P839 + HV430QUB_H10
После замены неисправной eMMC и записи дампа аппарат полностью восстановлен и работает в штатном режиме.

Модель KIVI 40U710KB
Серийный 2020001889
Panel LSC400FN05-8
Регион RU
Версия 8011788
Конфигурация 536D4006XU17
USB Firmware Software upgrade_no_tvcertificate.pkg (1,1G)
