TSUMV59MS Rolsen RB-22SE8S, 19E1302, Flash, chematic diagram

Rubin RB-22SE8
В архиве:
Прошивка: CH_LS0D(MSTV59)_RU_V25[1].0248_B1000_C185X13-E2-P G2).bin
Прошивка: ROLSEN_19E1302 - CH_LS0D(MSTV59)_RU_V25.0280_1700_M185X13-E2-P(G2).bin
Прошивка: RUBIN_22SE8F (CH_LS0D(MSTV59)_RU_V25.0274_B1000_M215X13-E1-P(G2).bin
Прошивка: CH_LS0D(MSTV59)_RU_V25.0281_B1700_M185X13-E2-P(G2) RL-19E1302.bin
Прошивка: RB-24SE8_ ECG236MB-LC3 _MSTV59.bin
Для входа в сервисное меню нажмите кнопки:
на ПДУ "Source " и 3138
Выход из сер.режима кнопка "Exit "

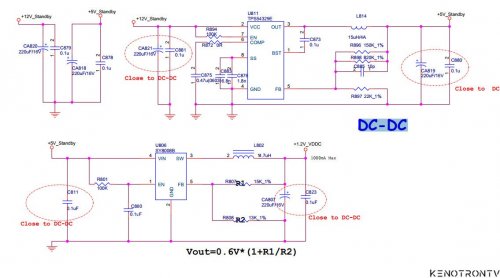

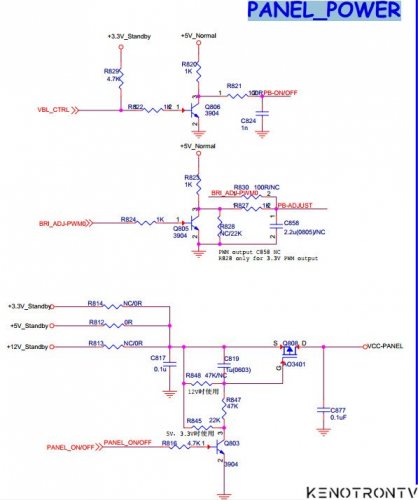

Schematic diagram for 19E1302, 22E1302F, 24E1302,19SE8, 22SE8F, 24SE8
