5 изображений

Информация о файле

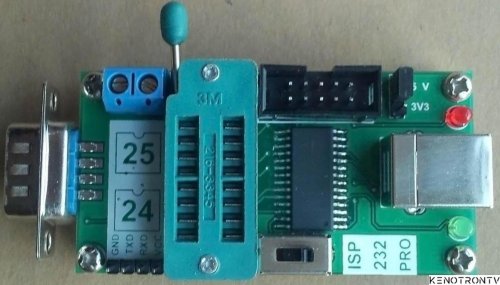

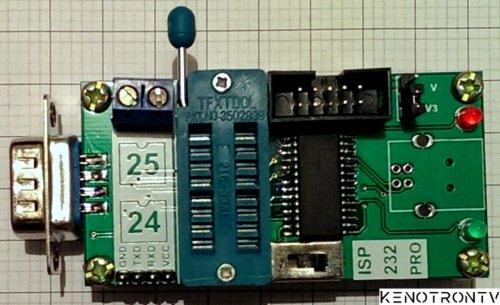

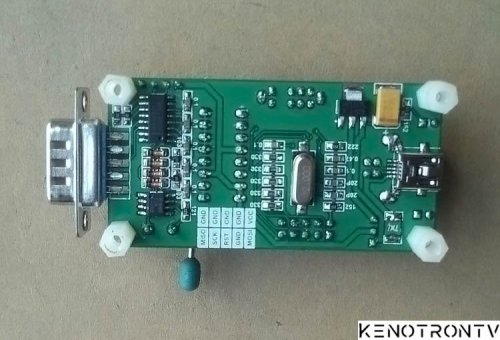

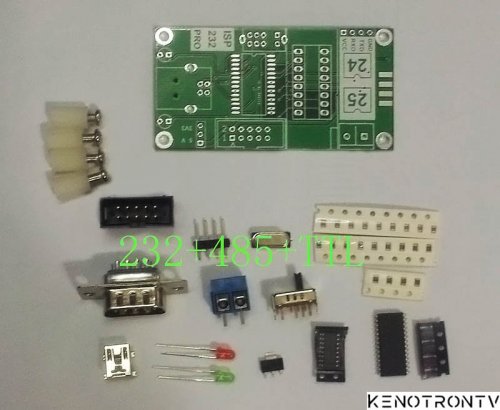

Состав:
CH341A
MAX232
MAX485



Возможности:
+ Подключение к ПК через порт USB Type-B или mini-USB
+ Программирование мелкосхем EEPROM 24x и Flash 25x
+ Выбор напряжения +5V0 или +3V3
+ Выход RS-232 (в зависимости от положения переключателя)
+ Выход для программирования ISP (в зависимости от положения переключателя)
+ Выход интерфейса TTL (в зависимости от положения переключателя)
+ Выход RS-485 (в зависимости от положения переключателя)



Драйвера и ПО:
Драйвер аналогичен или ооочень похож на приведённый здесь. Особенности установки:
1. Удалить все имеющиеся в системе драйвера на CH341A, перезагрузить систему.
2. Перевести переключатель в положение Pro, после чего подключить программатор к ПК.
3. Установить драйвер автопоиском по папке с драйвером. Отключить программатор от ПК и вновь подключить его. Убедиться, что в диспетчере устройств он показывается как USB-EPP/I2C... CH341A без желтого восклицательного знака, после чего запустить программу убедиться, что в нижнем правом углу статус Connected
4. Закрыть программу, отключить программатор от ПК, перевести переключатель в положение 232 и снова подключить к ПК
5. Установить драйвер из той же папки автопоиском.
6. Повторить п.4 и п.5 для режима ISP (если потребуется, обычно драйвер уже настроен)
7. Перезагрузить ПК, жить долго и счастливо, помня, что при смене режима работы требуется физическое переподключение кабеля USB.
В случае если что-то не выходит, возможные причины: вы ставили драйвера в иной последовательности; вы обладатель x64-системы которая блокирует драйвера без цифровой подписи (заставить работать сложно, но можно); у вас установлен стандартный драйвер CH341A, с которым программа-прошивальщик микросхем не работает!
