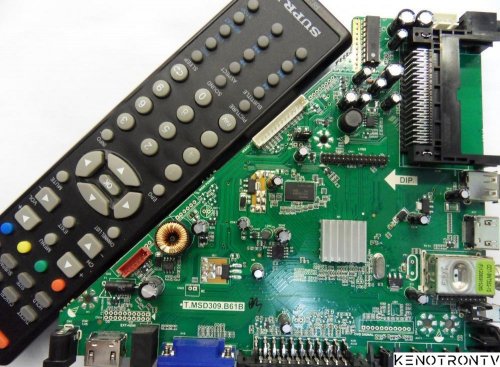

T.MSD309.B61B SUPRA STV-LC24T810FL (V2L08)

KIVI 55U600GR
Main Board HK.T.RT2861V09
Panel LSC550FN11-203
Проверенный дамп, рабочий. В файле имеется фото подключения к еММС через SPI соединения(по проводам).



NESONS 43PF535S, TP.MT5510S.PB802, HV430FHB-N10
Firmware Software USB (allupgrade_5510_8G_1G_ref80.pkg)
43PF535S_CP326396_CY_MTK5510S_PB802_RUSSIA
HV430FHB_N10_43DN5_2200_EDR0_NESONS_W18010_DD_166c179f_20

В ремонте телевизор Novex NVX-50U329MSY с неисправной EMMC (не включается) , повтор после замены EMMC на KLM8G1GЕТF-В041.
шасси HK.T.RT2871P838
дисплей V500DJ7-QE1 E8.
Как   решение (по результатам поиска прошивок по модели тв) заменил шасси на CV9632H-A50, подходит также шасси KV9632-A55 (из того, что имелось в наличии)
нужны только железные заглушки и допилинг заглушек до крепежа на корыте.
Картинка обычная в обеих случаях, не перевернута, не двоится, не зеркальная, чистая. Пульт подходит, даже сопрягать не понадобилось.
LVDS использован от устанавливаемых замен, заглушки не выкидывайте при разбре на запчасти.))







Данный вид аппаратов ремонтирую на потоке, на него в сети есть описание и блочные схемы в свободном доступе, но нет общей схемы.
Поделюсь алгоритмом ремонта и неисправности почти во всех таких экземплярах.
Так как в аппарате используется SMD элементы, очень боится влаги.Снимаем сразу (пока не поздно) дроссель накачки


Скрытый контент
PFC L3

чистим и промываем под ним, под ним проходят дорожки на термозащиту модулей, при попадании влаги 400 вольт пробивает на эти дорожки и уносит сразу контроллер управления, так как он гальванически не развязан с силой, горячий GND.Процентов 40 из всего количества приходится на эту болячку,после чистки заливаем все лаком и сушим. Эту процедуру желательно делать с магазина.
Так же рядом с L3 стоят делители которые тоже очень часто плывут,


Скрытый контент
R71-470 R70-470 R72-330 R74-330 R77-15 R54-330 R75-330 R73-330 все в кОм.

В мануале дано фото платы контроллера с обозначением выводов и их функции, с замеров на ней и стоит начинать ремонт.
На фото черным текстом даны напряжения и сопротивления с полностью рабочего аппарата в режиме холостого хода, красным отмечены напряжения с неисправных аппаратов.Почти в 60 процентов случаях были неисправны эти резисторы, что приводило к разным симптомам, резисторы залиты толстым слоем силикона и плывут по черному во время работы.
11-uin_peak/100 напряжение сети, через диод, R10.R17.R19.R43 делитель подается на вывод контроллера, При оборванном R43 на выводе будет 5.5 вольта.
Аппарат будет пытаться работать, но не будет вых.напряжения и не будет подхватывать реле цепи заряда конденсаторов.
10-UDC/100 напряжение снимаемое с конденсаторов PFC. такая же цепочка 390-400 вольт через делитель R38.R41.R39 подается на выв.контроллера, при обрыве R39 будет 5.5 вольта, аппарат будет полностью включатся но не будет выходного напряжения.Эти резисторы находятся под силовым трансформатором, не очень видны они.Так же встречал информацию о плавающем R118 c холодной стороны оптопар, но сам не встречал.
Возле трансформатора еще делители которые окисляются и уплывают,резисторы:



Скрытый контент
R142-4.7кОм R143-4.7кОМ R100-3.3кОм R133-3.3 R92-100 Ом R90-R91 470 Ом.

В аппарате 3 датчика термозащиты, 2 в модулях по 28 кОм каждый и один в трансформаторе менее 100 Ом.Дорожки к ним идут через весь аппарат, возможно обрывы и т.д, общий для датчиков отдельный называется PTC-COMMON.
PFC/ON/OFF включение PFC
FAN ON/OFF включение вентилятора
CHA RELAY ON/OF включение реле заряда конденсаторов



Варианты прошивки TV ERISSON

Скидываем файлы на USB накопитель:



Скрытый контент
  (Вариант 1). Подключаем USB-- включаем вилку шнура питания в розетку—(горит светодиод-ТВ в дежурном режиме) зажимаем кн. «Power» на ТВ и держим секунд 10-15.
Светодиод должен начать моргать и должна пойти прошивка.
(Вариант 2).
Шнур ТВ не подключен к 220В -Подключаем USB-- зажимаем кн. «Power» на ТВ и держим при этом включаем вилку шнура питания в розетку — секунд через 10 светодиод должен начать моргать и должна пойти прошивка.
(Вариант 3).
Выключаем от розетки ТВ—вставляем накопитель—включаем шнур питания в розетку — ТВ должен сам начать прошиваться, ход прошивки отображается на экране.
(Вариант 4). Вставляем накопитель пытаемся в пользовательском меню найти пункт «Обновление ПО» и произвести обновление.
(Вариант 5). Вставляем накопитель в ТВ в разъём (USB 2.0)
Заходим в сервис: MENU 1147*, выбираем пункт «SYS Upgrade»-- пытаемся обновить ТВ через данный пункт сервисного меню.



* По одному из описанному выше вариантов ТВ должен обновить ПО.
P/S  Если обновить не получится, то тогда нужно рассматривать вариант прошивки тв программатором.
* Здесь представлен вариант прошивки для ТВ 28LEA20T2SM
