Sub Category

129 files

  1. VEKTA LD32SR4215BT, TP.MS3663.PB818

    VEKTA LD32SR4215BT
    Main TP.MS3663.PB818
    Panel PT320AT01-1
    Flash 25Q64
    Led Driver OB3353CP

    0 downloads

       (0 reviews)

    0 comments

    Submitted

  2. GENERAL 19GL28

    GENERAL 19GL28
    M190A1-L0A Rev.C1
    B.SPC81B-1 9245
    EN25T80

    0 downloads

       (0 reviews)

    0 comments

    Submitted

  3. Hamber 32HRP5007, TP.MS3463S.PB818, 25L6436F

    ТВ Hamber 32HRP5007
    Шасси (Main Board) TP.MS3463S.PB818
    Panel  ST3151A05-E SZP482
    Прошивка 25L6436F.
    Объем дампа: ∙8,00 MB !
            = = = = = = = = = = = = = =
                    ·√·
            ·## Hello MStar! ##·

            Старт:  13:05:02
            · · · · · · · · ·
            ∙Platform: MS(D)346xx
             [■] ·Kernel...
            Софт, размером в·
            ·hex: 0x04ea7cc
            ·dec:  5154764
            Имеем: ∙5154764 байт! (5033 KB)
            · · · · · · · · ·
             Checksum: √∙OK!
            · · · · · · · · ·
            ∙Софт в порядке!
            Стоп:   13:05:06
            _ _ _ _ _ _ _ _ _ _ _ _ _ _

    1 download

       (0 reviews)

    0 comments

    Updated

  4. LEFF 32H110T, CV512H-U42, LS320AN10-H03

    LEFF 32H110T
    Шасси (Main Board) CV512H-U42
    Panel LS320AN10-H03
    SPI Flash W25Q64BV
    В архиве прошивка SPI Flash, слита RT809H в панельке
    телевизор новый, через vga не сливается, снял spi , слил в панельке.

    1 download

       (0 reviews)

    0 comments

    Updated

  5. Prestigio PTV43SN03Y_BK_CIS ,

    Prestigio PTV43SN03Y_BK_CIS

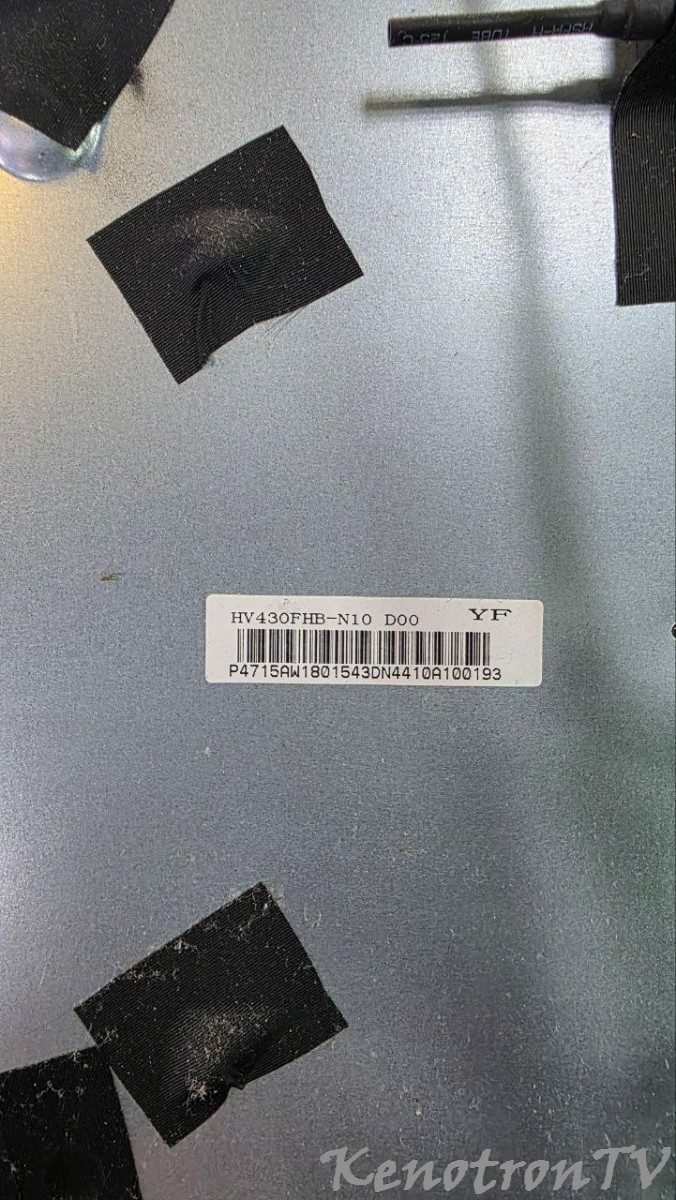

    Panel: HV430FHB-N10
    T-con: TPTS 002S3B
    Main: TP.S512.PB83
    SPI Flash: GD25Q64

    0 downloads

       (0 reviews)

    0 comments

    Submitted

  6. Hamber 32HRP5008, TP.MS3663S.PB818, 25Q64

    Hamber 32HRP5008.
    Panel T320XVN02.G D00
    Моношасси TP.MS3663S.PB818
    Прошивка 25Q64.
    Cчитана программатором RT809H через VGA port.
     Объем дампа: ∙8,00 MB !
            = = = = = = = = = = = = = =
                    ·√·
            ·## Hello MStar! ##·
            Старт:  19:13:02
            · · · · · · · · ·
            ∙Platform: MS(D)366xx
             [■] ·Kernel...
            Софт, размером в·
            ·hex: 0x052d1ec
            ·dec:  5427692
            Имеем: ∙5427692 байт! (5300 KB)
            · · · · · · · · ·
             Checksum: √∙OK!
            · · · · · · · · ·
            ∙Софт в порядке!
            Стоп:   19:13:06
            _ _ _ _ _ _ _ _ _ _ _ _ _ _


    1 download

       (0 reviews)

    0 comments

    Updated

  7. PROCASTER  LE-39F410H, Vestel 17MB140

    PROCASTER  LE-39F410H
    Майн: Vestel 17MB140
    CPU: под радиатором
    Панель VES390UNDA-2D-N12
    SPI Flash  25Q128JVSM

    0 downloads

       (0 reviews)

    0 comments

    Updated

  8. LG 19" LED China GSD56UITO-V1.2B

    LG 19" China  LED - китай тв без марки и имени
    GSD56UITO-V1.2B - Майн
    TSUMV56RUU-Z1- Процессор
    PN25F32 - Флэш
    M190EG01 - Панель

    0 downloads

       (0 reviews)

    0 comments

    Submitted

  9. Centek CT8232, TP.MS3663S.PB818

    Centek CT8232
    матрица CX315DLEDM
    память W25Q64
    шасси TP.MS3663S.PB818
     Объем дампа: ∙8,00 MB !
            = = = = = = = = = = = = = =
                    ·√·
            ·## Hello MStar! ##·
            Старт:  11:57:40
            · · · · · · · · ·
            ∙Platform: MS(D)366xx
             [■] ·Kernel...
            Софт, размером в·
            ·hex: 0x05206bc
            ·dec:  5375676
            Имеем: ∙5375676 байт! (5249 KB)
            · · · · · · · · ·
             Checksum: √∙OK!
            · · · · · · · · ·
            ∙Софт в порядке!

    1 download

       (0 reviews)

    0 comments

    Updated

  10. PRESTIGIO PTV32DN01Z_BK_CIZ , TP.MS3663S.PB818

    PRESTIGIO PTV32DN01Z_BK_CIZ
    Main TP.MS3663S.PB818
    Panel PT320AT01-1
    CPU MSD3663LSA-SW
    SPI MX25L6405
     Объем дампа: ∙8,00 MB !
            = = = = = = = = = = = = = =
                    ·√·
            ·## Hello MStar! ##·
            Старт:  19:44:38
            · · · · · · · · ·
            ∙Platform: MS(D)366xx
             [■] ·Kernel...
            Софт, размером в·
            ·hex: 0x053f4dc
            ·dec:  5502172
            Имеем: ∙5502172 байт! (5373 KB)
            · · · · · · · · ·
             Checksum: √∙OK!
            · · · · · · · · ·
            ∙Софт в порядке!

    1 download

       (0 reviews)

    0 comments

    Updated

  11. Doffler 32CH15-T2 Main Board: CV512H-B42

    Doffler 32CH15-T2
    Main Board: CV512H-B42
    CPU: 9206B(MSMHFK 9206B)
    SPI Flash: GD25Q64(U8_SUM=0151)
    Tuner: CDT-9NT372-RF01
    PSU: встроен
    PWM Power: MDF7N65B + LD7536RGL(36R)
    Panel: CX315DLEDM(VVH32H167G00)
    LED backlight: HL-00320A28 0701S-04
    PWM LED driver: AOD454 + BIT3267
    T-CON: CV315PW07S
    EEPROM: 24C16(IC102_SUM=49FC_T-CON=CV315PW07S)_CX315DLEDM(VVH32H167G00)

    1 download

       (0 reviews)

    0 comments

    Updated

  12. 23,6" LED TV 236/207I-GB-3B-HBKDU-EU, T.MSD309.B66B

    23,6" LED TV
    236/207I-GB-3B-HBKDU-EU
    Main: T.MSD309.B66B
    Panel: V236BJ1-LE2
    Объем файла: ·3385796 байт
            = = = = = = = = = = = = = =
                    ·√·
            ·## Hello MStar! ##·
            Старт:   6:39:30
            · · · · · · · · ·
            ∙Platform: MSD306/308/309
             [■] ·Kernel...
            Софт, размером в·
            ·hex: 0x033a9c4
            ·dec:  3385796
            Имеем: ∙3385796 байт! (3306 KB)
            · · · · · · · · ·
             Checksum: √∙OK!
            · · · · · · · · ·
            ∙Софт в порядке!

    1 download

       (0 reviews)

    0 comments

    Updated

  13. 29" LED TV 29/208J-GB-5B-HCU-EU, TP.MSD309.BP75

    29" LED TV
    29/208J-GB-5B-HCU-EU
    Main: TP.MSD309.BP75
    Panel: V290BJ1-LE1
            Объем файла: ·3329628 байт
            = = = = = = = = = = = = = =
                    ·√·
            ·## Hello MStar! ##·
            Старт:  21:20:17
            · · · · · · · · ·
            ∙Platform: MSD306/308/309
             [■] ·Kernel...
            Софт, размером в·
            ·hex: 0x032ce5c
            ·dec:  3329628
            Имеем: ∙3329628 байт! (3251 KB)
            · · · · · · · · ·
             Checksum: √∙OK!
            · · · · · · · · ·
            ∙Софт в порядке!
            Стоп:   21:20:21
            _ _ _ _ _ _ _ _ _ _ _ _ _ _


    1 download

       (0 reviews)

    0 comments

    Updated

  14. HARTENS HTV-43F011B-T2PVR, TP.MS3663S.PB818

    HARTENS HTV-43F011B-T2PVR
    Main TP.MS3663S.PB818
    Panel LC430DUY-SHA1
    SPI MX25L6405
      Объем дампа: ∙8,00 MB !
            = = = = = = = = = = = = = =
                    ·√·
            ·## Hello MStar! ##·
            Старт:  20:07:35
            · · · · · · · · ·
            ∙Platform: MS(D)366xx
             [■] ·Kernel...
            Софт, размером в·
            ·hex: 0x0500d9c
            ·dec:  5246364
            Имеем: ∙5246364 байт! (5123 KB)
            · · · · · · · · ·
             Checksum: √∙OK!
            · · · · · · · · ·
            ∙Софт в порядке!



    1 download

       (0 reviews)

    0 comments

    Updated

  15. D32H277 17MB95M

    D32H277 17MB95M
    Шасси (Main Board)  17MB95M
    Panel  32lx0052

    1 download

       (0 reviews)

    0 comments

    Updated

  16. NESONS 50F570T2, LDD.M3463.G

    NESONS 50F570T2
    MAIN-LDD.M3463.G
    PANEL-V500HJ1-PE8
    SPI-25Q64


    1 download

       (0 reviews)

    0 comments

    Updated

  17. XPX EA-199D

    XPX EA-199D
    Серийный номер EA-199D2019070063
    В архиве рабочая на вс 100% прошивка снимал через VGA
    Вскрыть тв не получилось, клиент забрал тв сразу после диагностики.
    Используем Mode-A для сканирования VGA порта...
    005:  MSTAR решение, номер МС, начиная с MST\TSUM\SE\FE их программа находится внутри внешней SPI флэш памяти
    006:  Текущий выбор:MST_EXT_SPI #ISP, емкость: 128Mbits, 16Mbytes.
    008:  >------------------------------------OK---------------------------------------<
    009:  VGA wire mode: SCL: VGA--15; SDA: VGA--12.
    010:  MST ID основной МС: 0xC800
    011:  SPI флэш партномер W25Q32V @ SOIC8 Буфер адаптирован для 4M bytesЗначение статуса регистра: 0x88
    012:  Старт чтения МС......
    013:  Чтение завершено. Заняло 109.2 сек.
    014:  Авто. верификация.
    015:  Верификация завершена. Заняло 109.2 сек.
    016:  Контрольная сумма данных буфера: 16bits_0xE80A  32bits_0x22C8E80A :
    017:  Прошедшее время: 218.4 сек. _Средняя скорость 38404 байт\сек.
    018:  >------------------------------------OK---------------------------------------<
    019:  Файл был сохранен.

    1 download

       (0 reviews)

    0 comments

    Updated

  18. Prestigio ptv32dn01z_bk_cis TP.MS3663S.PB818

    prestigio ptv32dn01z_bk_cis
    панель pt320at01-1
    Main TP.MS3663S.PB818
    ПРОЦ MSD3663LSA-SW
    Spi FLASH w25q40cl




    2 downloads

       (0 reviews)

    0 comments

    Updated

  19. Novex NVT-24H101M, CV512L-U24, PT236AT02-1

    тв novex nvt-24h101m Шасси (Main Board): CV512L-U24
    состав:
    main: CV512L-U24  (на бумажной наклейке CV512L-U24-11)
    PANEL: PT236AT02-1
    CPU - под радиатором
    flash - winbond 25q64jvc  (u10)
    audio-VA2221TSG28  (ua1)
    считана прогером SkyPro

    3 downloads

       (0 reviews)

    0 comments

    Updated

  20. VEKTA LD-50SF6015BT

    VEKTA LD-50SF6015BT
    Шасси TP.MS3663S.PC821
    Панель V500DJ6-QE1
    Проц под радиатором
    Флеш 25Q64
    Прошивка слита после ремонта подсветки программатором RT809H лично через ISP

    0 downloads

       (0 reviews)

    0 comments

    Submitted

  21. Hamber 32HRP5007, TP.MS3663S.PB818

    Hamber 32HRP5007
    Main Board: TP.MS3663S.PB818
    CPU: MSD3663LSA-SW
    SPI Flash: MX25L6405(UF1_SUM=A1CF)
    PSU: встроен
    Panel: LK315T3HB87 SZP651
    T-CON: RUNTK DUNTK CPWBX5409TP K5387TP
    Backlight: ZN-32K05-2 70715 V2.1-0T


    0 downloads

       (0 reviews)

    0 comments

    Updated

  22. SoundMAX SM-LED32M02

    в файле есть :
    прошивка T-con  MT3151A05-9-XC2  GT432B-2ZLI(24C32)
    прошивка SPI 25Q64

    LED driver : BIT3267
    УНЧ: RDA3118E28 замена на проверенно лично TPA3110D2
    вх.в сервис: sourse - 2-5-8-0 далее  для регулировки тока подсветки  - factory setting-funcion-panel setting-backligt
    3 режима подсветки :
    дома: 200 mA  - 60 ед. в сервисе
    стандарт: 300 mA - 100 ед.в сервисе
    мягкий : 240 mA - 75 ед. в сервисе

    1 download

       (0 reviews)

    0 comments

    Updated

  23. ZIFRO LTV40K660P001

    Состав
    MAIN:P75-3463GSX V6.0
    MATRIX:LSC400HN02
    SPI:W25Q64
    ПРОЦ:ПОД РАДИАТОРОМ.

    1 download

       (0 reviews)

    0 comments

    Submitted

  24. KONKA KL19GT611, HM185WX1-400 SPI 25Q32W

    KONKA KL19GT611, HM185WX1-400 SPI 25Q32W
    Прошивка- spi 25Q32W.  Считал с рабочего аппарата , был подбит тюнер ( TDA18273)




    0 downloads

       (0 reviews)

    0 comments

    Updated

  25. General 24GLED30, T.VST26.7A, V236H1-le2 Rev.C1

    General 24GLED30
    T.VST26.7A
    v236h1-le2 Rev.C1
    25Q80
    ET-6T1E-LF-108W-A

    0 downloads

       (0 reviews)

    0 comments

    Submitted

Sign in to follow this
  • Our picks

    • SAMSUNG UE43NU7120U, KANT_M2E, BN41-02635, BN94-12797X
      MODEL : SAMSUNG UE43NU7120U
      CHASSIS : KANT_M2E
      MAIN : BN41-02635
                   BN94-12797X
      CPU : под радиатором
      PSU : L40E6_NDY
                BN44-00947A
      LED-DRIVER : BD94062F
      MATRIX : CX-NN043HGEV8V
      планки : AOT_43_NU7100F_2x28_3030C
      тип подсветки : EDGE LED

      Прибыл с неисправностью - нет изображения (видно , но плохо...- со слов клиента
      Диагностика аппарата на фото :

       после дальнейшего разбора :

      все светодиоды "в хлам" :

      ...были демонтированы с планок , подготовлены посадочные места на планках и установлены новые светодиоды :

      Фото родных светодиодов :

      Фото установленных светодиодов выше...
               Подсветка состоит из двух планок , соединённых параллельно и "несущих на борту" по 28 светодиодов , соединённых последовательно
      Доработка ЗДЕСЬ
      Светодиоды брал ЗДЕСЬ (№1)
               Теперь самое "ОНО" , из-за чего и создана данная тема...
      Ремонт подсветки данных аппаратов усложняется оплавлением рассеивателя и его растрескиванием - обычно по-середине и часто до половины (на фото видно
               Так вот , пока аппарат ждёт заказанного нового комплекта ПОДСВЕТКИ (по желанию клиента) и подходящего рассеивателя , было решено попытаться выяснить , в чём может быть причина такого дефекта
              В процессе доработки производил измерения на планках тока,напряжения ... и температуры на кристалле светодиода :
      1)


      Скрытый контент виден только участникам форума

      R9873 установлен 2.2 Ohm :


      2)


      Скрытый контент виден только участникам форума

      R9873 установлен 1.5 Ohm


      3)


      Скрытый контент виден только участникам форума

      R9873 установлен 1.0 Ohm


      ...место установки термопары :

          ...так что мыслей не очень-то и много.. ЖДУ ВАШИХ
      P/S : жду комплект подсветки (как-бы "оригинал" - из Кореи идёт) дабы на нём ещё раз проверить показания приборов




        • Положительно
        • Спасибо
        • Отлично!
      • 6 replies
    • BBK 32LEX-5043/T2C, CV338H-U42
      BBK 32LEX-5043/T2C
      Шасси (Main Board) CV338H-U42
      Panel D32- M30
       BBK 32LEX-5043T2C JPE_CV338H-U42_BBK_ST3151A05-8_EQ3EUCS3208-BBK-DM10_300ma_Russia_Dolby_1920X1080_MO10026370_700D_1G+8G_20180521191121(订单00版TNBS-01-1804-0083)
      Порядок обновления:
      1. Записать файл CtvUpgradde.bin на USB-носитель.
      2. Отключить ТВ от сети 220 В.
      3. Вставить USB-носитель в один из разъёмов сдвоенного USB-порта.
      4. Нажать клавишу включения на задней панели ТВ и, удерживая её нажатой, включить ТВ в сеть 220 В.
      5. В течение 3-5 секунд запустится процесс обновления ПО, при этом начнётся попеременное включение красного и зеленого цвета LED-индикатора, на экране отобразится информация о прохождении процесса обновления. Клавишу включения можно отпустить.
      6. По окончании процесса ТВ перейдёт в режим ожидания, индикатор станет красным.
        • Спасибо
        • Отлично!
      • 1 reply
    • Panel: LTJ400HM801-V
      T-CON: BN41-01797A LSJ400HM06-S
      ИБП: BN44-00496A
      MainBoard: BN41-01795A
      MainBoard: WT61P805, EEprom: 24C256C4VCX, SPI Flash: 25Q40BVSIP, NAND: K9F1G08U0D
      Тuner: BN40-00231A
      В архиве:
      24_256_IC901.BIN
      W25Q40_IC1302.BIN
      WT61P805 #ISP IC1201.BIN

        • Отлично!
      • 1 reply
    • AKAI LES-22V02S с проблемой " висит на заставке андроид"
      Main: T.MS608.61
      Panel: M215AEN01-1
      EMMC: THGBM5G5A1JBA1R
      SPI: W25Q16DVSIG
      RAM: NT5CB256M8FN-D1 - 2шт
      LES-22V02S\LES-22V02S, M215AE1N01-1(T215B1-P01-L05), T.MS608.61
      1. Copy the unzipped files “mboot.bin,MstarUpgrade.bin” to the root directory of the USB;
      2. Power on the TV and plug in the USB, then press “source+2580” to enter the Factory Menu.
      3.  Select “other options”
      4.  Select “upgrade mboot” and enter;
      5.  Select “comfirm” to start to upgrade mboot,  :
      5.  Select “comfirm” to start to upgrade mboot,  :
      7. Select “upgrade main” to enter:
      8. Select “comfirm” to start to upgrade main software… Please wait for about 8min, if  finished, the TV will start up automatically.
        • Спасибо
      • 1 reply
    • Сервисный пульт LG на PIC контролере PIC12F629 или PIC12F675
      Используется PIC12F629 или PIC12F675. Прошивки под каждый контролер свои.
      Назначение кнопок
      Кнопка S1 - IN START (OK-OK)
      Кнопка S2 - 0 (кнопка нуль для старых прошивок код был 0000, для новых 0413 и эта кнопка уже не актуальна, я не использовал)
      Кнопка S3 - назад (Return/Ext)
      Кнопка S4 - EZ ADJUST (MENU-MENU)
      прошивки.rar
      serLG_LAY6.rar

      PS. Сильно не пинайте, с радиусом действия огорчу. Так как он 5-10 см...
        • Положительно
      • 19 replies
×
×
