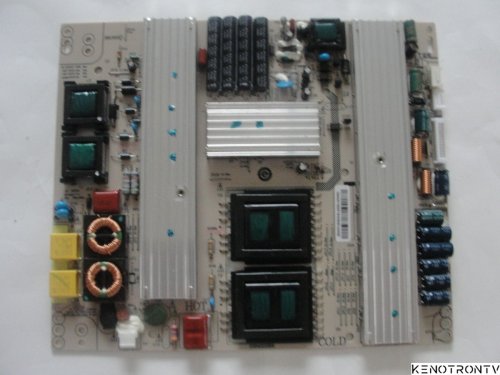

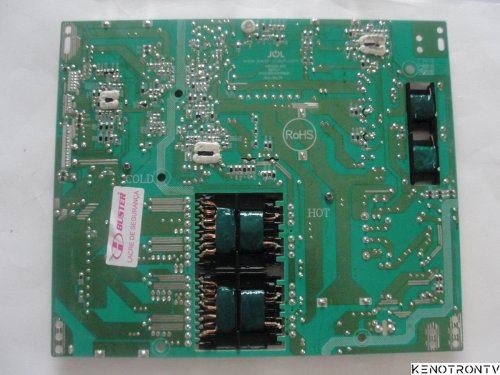

JSK3233-050 схема БП

Main: CV6886-K42
Panel: H43K62UG (CH1149913)
t-con: TD-000M

4bit bus
Fast timing (16MHz)
Use Fixed Block operation
Using Ignore Errors
eMMC OCR 0xC0FF8080 after 2 attempts
CMD1 Get Response Error!
R3 Response Check Bits Error (0x80)!
eMMC (0) CID = 1501003847544634520639EED45456 (4B)
CMD2 Get Response Error!
Found 1 eMMC device(s)
eMMC CSD = D02701320F5903FFF6DBFFEF8E4040
eMMC Status: 00000700
CURRENT_STATE = Stby
eMMC: Version 4.xx
eMMC: Maximum speed 26,00 MHz
eMMC: Read Block Length 512 byte
eMMC: Write Block Length 512 byte
eMMC: Card High Capacity
eMMC: CSD User Partition Size = 1073741824 Byte
eMMC: WP Status True
eMMC: WP Size 16 erase groups
eMMC: Permanent WP is False
eMMC: Temorary WP is False
Data0 Line is Valid
Data1 Line is Valid
Data2 Line is Valid
Data3 Line is Valid
Data4 Line is Valid
Data5 Line is Valid
Data6 Line is Valid
Data7 Line is Valid
Valid mode SDR 1/4/8 bit
SET: Using HS Timing
eMMC: EXT_CSD:

TOSHIBA 43UA3D63DG
17MB185
VES430QNDB-N2-N42_HV430QUB-F70_TOSHIBA 43UA3D63DG_28818212_SIGNED_8294449_V02212
USB Firmware Software
upgrade_image_no_tvcertificate.pkg
Прошивка 100% подходит к DAEWOO
DAEWOO D50DM54UANS
17MB185
T-con HF500QUB-F20
Panel VES500QNDP-N2-N41
Версия ОС Android TV
Netflix ESN
Исправление системы безопастности ОС Android TV
1 февраля 2022г.
Версия ядра
4.19.116+
#1 Sat Mar 12 10:20:38 CST 2022
Сборка ОС  Android TV
RTM3.211215.118
Версия ПО R2.1.12.0.V0.22.12
Неисправность:
TV включается загорается экран логотип на экране и тут же гаснет индикатор моргает постоянно на пульт телевизор не реагирует.
После прошивки работа телевизора восстановлена, пульт работает все кнопки совпадают.

P43L21T2SCSM
1W045019_W-18143_43DN5S
TP.MTK5510S.PB802_20181212_104611
LC430DUY-SHA1_POLAR_2200-EDR0_增量升级
USB Firmware Software:
FAC_BOOT_WB_CONFIG_MTK5510.txt allupgrade_5510_8G_1G_ref80.pkg allupgrade_5510_8G_1G_ref80_MD5.txt app_declare.txt manifest.xml mt5863_m1v1_eu_secure_emmcboot.bin

Telefunken TF-LED55S04T2SU
Main Board HK.T.RT2851P839
Panel CC580PV7D
eMMC KLM8G1GETF-B041
В архиве точки подключения, user, буты и обнова по USB, моя emmc устала поставил KLM8G1GETF-B041 в место H26M41204HPR, заливаем дамп, после на флэшку скидываем обнову и включаем телевизор с ней в розетку ,через секунд 10 начнётся обновление, если будет двоить изо, то заходим в сервис меню source 2580 и настройках панели panel port ставим port1 тело попросится перезагрузиться,соглашаемся, и всё включится в норме, фото с интернета, все эти файлы заливал лично как в описании.

Haier 43 Smart TV S2
Product code: DH1VYKD0002
матрица: HK430WLEDM-JH81H
на планке: PT430GT02-1Ver.1.0
T-con: PT430GT02-1-C-2
main: TPD.MT9602T.PC731(T)
процессор: MEDIATEK ARM MT9612IAATEB
eMMC: KLMAG1JETD B041
Слита с новой платы. Поднимал резистор по CLK. Питание с материнки, кварц закорочен.
