Информация о файле
MYSTERY MTV-1611LW(V4M05)

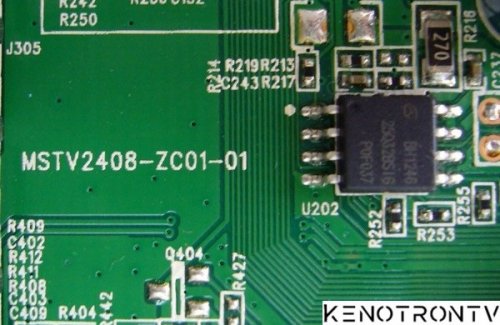

Main Board: MSTV2408-ZC01-01
CPU: MST6E181VS-LF-Z1
Panel: N156BGE-L21 Rev.C1
Flash: GD25Q32
Tuner: F35WT-2A-E

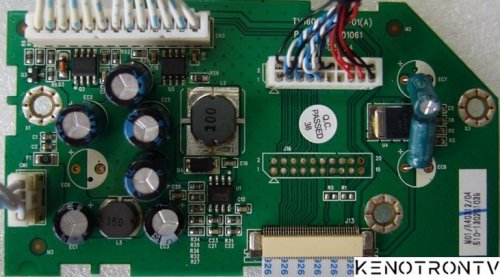

Invertor: TV1601-ZC02-01(A)
Слито RT809F
-
Лучшие авторы
MYSTERY MTV-1611LW, MSTV2408-ZC01-01 (V4M05)
6 изображений
Обратная связь
-
Избранное
-
TELEFUNKEN TF-LED43S97T2SU, HV430QUB-F1D, TP.SK706S.PC822, USB Firmware Software
Rogk19 опубликовал файл в Обновление ПО USB, , файл
TELEFUNKEN TF-LED43S97T2SU
No T00271, CP709858
Panel HV430QUB-F1D
Main Board SK706S-PC822
USB Firmware Software
CP709858_CHAOYE_cvte9632_release-1.5.0_user_143
В папке прошивка под USB , и описание процедуры прошивки
CP709858_CHAOYE_cvte9632_release-1.5.0_user_143
USB Firmware Software (allupgrade706_8GB_1P5GB_sos.bin)
CP709858_CY_T_SK706S_PC822_RUSSIA
HV430QUB_F1D_TF_LED43S97T2SU_43DN10B_4000_EBR
TELEFUNKEN_W21085_YANDEX_8GB_1P5GB_P_DD_7KEY_REF56_20211221_150336.xml
-
-
- 3 ответа
Выделил
LiVan, -
-
Samsung UE43RU7200UXEU, MUSE_L_BUILT_IN, BN94-15013U(BN41-02703C), CY-NN043HGHV5H
Rogk19 опубликовал файл в SAMSUNG, , файл
Samsung UE43RU7200UXEU
Main Board MUSE_L_BUILT_IN
Panel CY-NN043HGHV5H
Считано ISP(EMMC) с рабочего ТВ
Программаторы UFPI, RT809H-
-
- 0 ответов
Выделил
LiVan, -
-
Опознать микросхему в корпусе SOT23-6
Aleh опубликовал тема в Общий раздел для поиска, , тема
Телевизор TCL 40ES560
платформа RT41K
майн TPD.RT2841.PB772
Телевизор после грозы, выбило блок питания. В первичке стоит микросхема ШИМ в корпусе sot23-6, первая строчка SR12, вторая SUHD.
По распиновке, как SG** LD** OB** и им подобным, схема есть, но как всегда, нет обозначений. Установил OB2273, работает не в режиме (я их несколько разных подкинул, результат один), но похоже не на той частоте, стрекочет трансформатор и начинает греться полевик, может так и день проработать, в итоге выбивает его, хотя импульсы по фронтам достаточно ровные, легкий завал по открытию, не критичный. И ещё одно в схеме реализована подтяжка по 4 pin SC с питания вторички, не пойму накой она, я её отключил.-
- 40 ответов
Выделил
Kenotronbot, -
-
ENGLAON UA550SF, TP.MT5522S.PC822, MT5522ZHOJ, eMMC KLM8G1GETF-B041
momento21 опубликовал файл в eMMC, NAND FLASH FULL SET, , файл
ENGLAON UA550SF
main+psu tp.mt5522s.ps822
проц mt5522zhoj
память klm8g1getf-b041
матрица st5461d08-4-xr-2 изогнутая
t-con st5461d08-1 4k
4K Smart TV Android
4K Smart TV Android
4K Smart TV Android-
-
- 5 ответов
Выделил
LiVan, -
-
AKAI UA32LEM1T2SM
Alex1101 опубликовал тема в AKAI, , тема
AKAI UA32LEM1T2SM
Main: P75-2841V6.0-A (U7: KLM8G1GETF (EMMC) , PU1: OB2273 (БП), SU2: OB3353CP (Led driver), AU1: EUA2380 (звук))
Panel: CX315DLEDM
T-con: V320BJ8-Q01
Со слов клиента: сначала долго запускался после выключения с сети
(если выключался в ДР, то включался сразу)
Сейчас: при включении в сеть стает в ДР, при переводе в РР загорается зеленый светодиод,
идет заставка AKAI, затем (уже бесконечно) на экране бегают четыре кружка:
дальнейший запуск не происходит
Ищу прошивку для записи по USB
P.S: напряжения (сопротивление DC/DC) на main такие:
L3=5,14 (359/685)
L4=3,24 (334/436)
L1=1,54 (248/374)
L6=1,05 (28/23)
U5=1,8 (368/454)
БП: 12 В/ 34 В (выход на подсветку: 77,6 В)
Проверены все электролиты по питанию на ESR: все в норме
-
- 15 ответов
Выделил
LiVan, -
-
-
Статистика Загрузок
9 254
Файлы1 445
Комментариев1 060
Отзывов
Объявления
-
Файлы
-
-
Комментарии к файлу
-
Автор Bake73 · Опубликовано
Хочу попробовать прошить тв yasin,55g10 .с такой же панелью и близким майном(в моей последней теме,двойное изо) -
Автор sidor52 · Опубликовано
нужен комплект прошивок на проверку. у меня появляется заставка смарт и потом чёрный экран. на tv160 то же самое. матрицу не знаю , плата с другой мастерской. -
Автор zakirbek · Опубликовано
Здравствуйте! У меня сейчас на ремонте телевизор HISENSE 43N2170PW. Hisense 43N2170PW Шасси TP.MS6486T.PB753 Нанда TH58NVG2S3HTA00 Аппарат принесли на ремонт после скачка напряжения. Сгорел блок питания. Не могу распознать некоторые детали. В интернете нашёл схему, в которой указаны номера позиций деталей, но номиналы отсутствуют. скаченый файл отсюда тоже самое, осутствуют номиналы на блок питания. -
Автор ТелРем · Опубликовано
После прошивки всё заработало. Спасибо большое. Программатор ENTT2. -
Автор aleks2264 · Опубликовано
Hisense 65E7KQ Main Board : RSAG7.820.12881 PANEL: HV650Y1U51 -
Автор ТелРем · Опубликовано
Поступил в ремонт телевизор BBK 43LEX-8161/UTS2C, завис на логотипе, с флешки прошивка не подхватывалась. Прошил другой какая была от BBK55, майн запустился но изображение искажено. С флешки так же почему то не подхватывается уже кучу флешек перепробовал и прошивок. Одна надежда прошить EMMC прогером и родной прошивкой. -
Автор kolbamian · Опубликовано
TELEFUNKEN TP.SK706S.PC822 pt430gt01-5 USB То что панель не совпадает вижу, весь риск беру на себя) после прошивки дополню помогло или нет. -
Автор mansur · Опубликовано
TV: ERISSON 50ULX9000T2 MAIN:HK.T.RT2851P839 PANEL:CC495PU1L Программаторы:UFPI и RT809H -
Автор Abdimatin · Опубликовано
YASIN LED-40E58TS MAIN: 5800-A6M30G-0P00 PANEL:V400HJ6-PE1 ПРОГРАММАТОР: RT809H -
Автор nikola · Опубликовано
Haier LE32K6500SA HK.T.RT2841P535 V320BJ8-Q01
-
