Technical Guide

Plasma

(GPH10DU Chassis)

Troubleshooting Handbook



Model :

TH-42PX75U

TH-50PX75U

TH-42PX77U

TH-50PX77U

Так же смотрим: LED blinks 10 times after pressing the power button.docx

Светодиод мигает 10 раз, после нажатия кнопки питания

контролируемые питания: SUB 5V SOS, главное 3.3V SOS ,DTV 9В SOS, тюнер мощность SOS

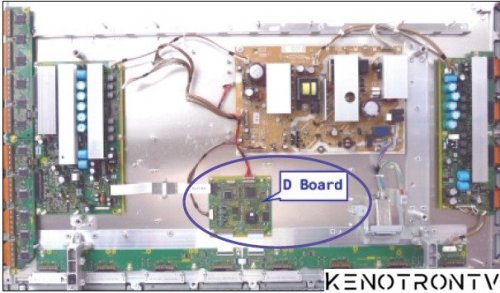

Дефектуемые блоки: Power, A(main), SC,SS

1.Отключить разъемы A5, A6, A7 и включить телевизор

2.Телевизор включился с белым экраном и индикатор питания не горит?

3.Да –А модуль

4.Нет-отключите телевизор и подключить A5,

A6, и A7. Отсоедините

SC2(*1), и SC20 SС модуля.

Подключите блок.

5.Индикатор питания

в режиме ожидания

6.Да-SC модуль

7. Нет-отключите телевизор и подключиться снова, SC2(*1), и SC20 SС модуля.

Отсоедините

SS11(*1), SS23(*2), и SS34 SS модуля

и P12 P модуля. Установить перемычки из SS34 между контактами 8 и 10 P12.

Подключите блок.

8. Индикатор питания

в режиме ожидания

9. Да-SS модуль

10. Нет-P модуль
