5 изображений

Информация о файле

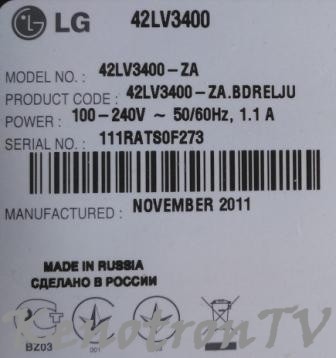

LG 42LV3400-ZA

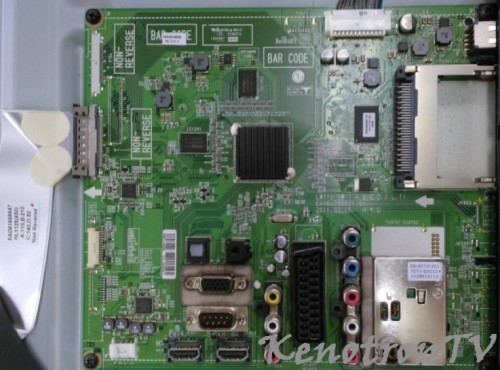

Main: L*01U (*:A,B,C,D,J,L,T)
EAX64290501 (0)
Panel: T420HW08 V.9
В архиве:

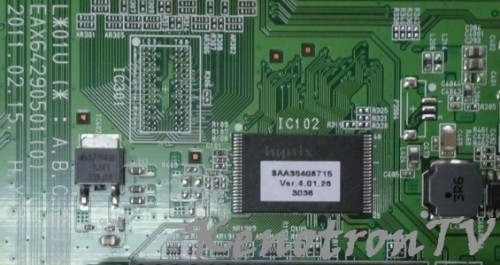

NAND Flash HYNIX H27U168F2BTR BC, ID: 0xADF1001DADF1001D
Flash W25Q80
EEPROM IC 401 24C256

001: Серийник:20170306131752-015822 ,PCB V1.70,Boot V1.00
002: После "Считывание" появится "Сохранение" в диалоговом окне, после "Запись" появится "Открыть" в диалоговом окне.
003: Текущий выбор:NAND_AUTO
004: Загружаем в устройство алгоритм программирования......
005: Algo update OK
006: >------------------------------------OK---------------------------------------007: С контактами все в порядке.Поехали!
008: TotalPageNum: 0x100,PageNumInBlock: 64,PageSize: 2112
009: HYNIX, ID: 0xADF1001DADF1001D, 3.3V, CE:1, 8bit, Col: 2, Row: 2, SLC.
010: PageSize:2048B, OobSize:64B, BlockSize:128KB, ChipSize:132MB.
011: C:\Users\Kenotron\Desktop\Новая папка (12)\NAND_AUTO_20170610_74532\NAND_AUTO_20170610_74532
012: Старт чтения МС......
013: Контрольная сумма данных буфера: 16bits_0xE9F1 32bits_0x988FE9F1 :
014: Чтение завершено. Заняло 17.58 сек.
015: Авто. верификация.
016: 1 байт не проходят верификацию.
017: Превышено 1 bit/512B. Проверьте страницы. 0 страниц
018: Превышено 4 bit/512B. Проверьте страницы. 0 страниц
019: Превышено 24 bit/512B. Проверьте страницы. 0 страниц
020: Верификация завершена. Заняло 17.63 сек.
021: Прошедшее время: 35.23 сек. _Средняя скорость 7857400 байт\сек.
022: >------------------------------------OK---------------------------------------023: С контактами все в порядке.Поехали!
024: TotalPageNum: 0x100,PageNumInBlock: 64,PageSize: 2112
025: HYNIX, ID: 0xADF1001DADF1001D, 3.3V, CE:1, 8bit, Col: 2, Row: 2, SLC.
026: PageSize:2048B, OobSize:64B, BlockSize:128KB, ChipSize:132MB.
027: Старт записи МС......
028: Авто. очистка.
029: Очистка завершена. Заняло 0.843 сек.
030: Старт записи.
031: Запись завершена. Заняло 30.44 сек.
032: Авто. верификация.
033: Все байты проверены и соответствуют.
034: Верификация завершена. Заняло 17.6 сек.
035: Прошедшее время: 48.08 сек. _Средняя скорость 5757691 байт\сек.
036: >------------------------------------OK---------------------------------------037: Авто. идентификация 3 ID из партномера.
038: Текущий выбор:24_04, емкость: 4Kbits, 512bytes.
039: Вы выбрали БЫСТРЫЙ режим, он будет пропускать идентификацию и использовать совместимый с общим большинством производителей алгоритм.
040: >------------------------------------OK---------------------------------------041: Текущий выбор:AT24C256, емкость: 256Kbits, 32Kbytes.
042: >------------------------------------OK---------------------------------------043: С контактами все в порядке.Поехали!
044: Старт чтения МС......
045: Чтение завершено. Заняло 4.001 сек.
046: Авто. верификация.
047: Верификация завершена. Заняло 3.992 сек.
048: Контрольная сумма данных буфера: 16bits_0x93D2 32bits_0x000893D2 :
049: Прошедшее время: 8.022 сек. _Средняя скорость 8169 байт\сек.
050: >------------------------------------OK---------------------------------------051: Файл был сохранен.



002: Авто. идентификация 2 ID из партномера.
003: Текущий выбор:W25Q80, емкость: 8Mbits, 1Mbytes.
004: >------------------------------------OK---------------------------------------005: С контактами все в порядке.Поехали!
006: ID МС проверен.
007: Старт чтения МС......
008: Status Register-1 : 0x0 , Status Register-2 : 0x0 .
009: Чтение завершено. Заняло 0.634 сек.
010: Авто. верификация.
011: Верификация завершена. Заняло 0.655 сек.
012: Контрольная сумма данных буфера: 16bits_0x3788 32bits_0x09D03788 :
013: Прошедшее время: 1.3 сек. _Средняя скорость 1613193 байт\сек.
014: >------------------------------------OK---------------------------------------015: Файл был сохранен.




Что нового в версии L*01U (*:A,B,C,D,J,L,T)

Размещено

  • SAA3540R715
  • Ver.4.01.25
  • 30.36

Обратная связь

Вы сможете написать отзыв только после скачивания файла.
Чтобы скачать этот файл, вам нужно написать комментарий к файлу, указав что у вас сейчас в ремонте.
* Добавление фото Main, Panel и бирки на задней крышке TV обязательно!


andry67

   1 из 1 пользователь отзыв оказался полезным 1 / 1 пользователь

После прошивки NAND телевизор завёлся. Спасибо!

  • Отлично! 1
LiVan

   1 из 1 пользователь отзыв оказался полезным 1 / 1 пользователь
  • Избранное

    • LG 28LF491U-ZD, EAX65588503(1.0)
      LG 28LF491U-ZD.BRUFLDU
      MAIN-LD46S/LE46S EAX65588503(1.0)
      PANEL-HC275EXN-ABDR3041XX
      TUNER-TJM-G101D
      eMMC-THGBMAG5A1JBAIR на микре 3,10,08
      SPI-24C256
      spiматрас-24C32
      В архиве дампы eMMC,SPI а также SPI матраса с фото.
        • Положительно
        • Спасибо
        • Отлично!
      • 2 ответа
    • SUNNY SN32DIL13 18AT013  HK.T.RT2841P631  LSC320AN09, USB Firmware Software
      SUNNY SN32DIL13 18AT013  HK.T.RT2841P631  LSC320AN09
      USB Firmware Software (install.img)
      • 2 ответа
    • SUNNY SN32DIL13 18AT013  HK.T.RT2841P631  LSC320AN09
      USB Firmware Software (install.img)
      • 2 ответа
    • SAKURA -  сервисный файл восстановления ПО по USB для ТВ Sony c Android модели 2015 года, предназначен для ошибок при эпизодических отключениях ТВ с 5 и 6 кратным миганием красного светодиода, а так же может быть полезен при ремонте подсветки, когда ТВ блокируется.

      Дополнительно информация от Kenotronbot:
      Коллеги, по поводу файла UPGRADE LOADER SONY SAKURA 3925 EU/A 5x BLINKING SERVICE ONLY
      для Сони на Андроиде (модели 2015 года).
      Это сервисный лоадер, который реально помогает при проблемах с 5–6-кратным миганием красного индикатора.
      Также выручает после ремонта подсветки, когда телик блокируется и не даёт старт.
      Важные моменты сразу:
      – Используем только подходящий файл именно под свою модель. Если не тот регион или битый архив – можно окончательно заблокировать мать.
      – С флешками тоже аккуратно: берём рабочую, маленькую, лучше 2–4 ГБ, форматируем строго в FAT32. Из практики – большие флешки или NTFS почти всегда дают сбои.
      – Файл или набор файлов кладём строго в корень флешки, без подпапок. Ничего не переименовываем.
      Порядок действий:
      Готовим флешку как описал выше.
      Выключаем ТВ из розетки секунд на 30–60.
      Вставляем флешку в обычный USB или, если есть, в сервисный порт.
      Для запуска обновления используем «форс-метод»:
      – Чаще всего держим кнопку POWER на корпусе (не на пульте), включаем вилку в сеть и ждём реакции.
      – Либо комбинация VOL- + POWER, держим при подаче питания.
      – Вариации бывают, но в 90% случаев одна из этих комбинаций срабатывает.
      Если процесс пошёл – индикатор меняет поведение (мигает иначе), на экране иногда появляется полоса загрузки. Важно: не трогаем флешку и не обесточиваем до конца обновления. Иногда установка тянется 20–30 минут, бывает и дольше.
      Что ожидать:
      – Если лоадер «подхватился», ТВ обычно уходит в перепрошивку и после перезагружается уже без ошибок.
      – Если реакции нет, пробуем другую флешку, ещё раз перепроверяем структуру файлов.
      – Если всё равно 5× или 6× мигает и ни одна комбинация не запускает апдейт – дело может быть в железе (T-CON, питание, сама мать). Тогда уже только ремонт или замена блока.
      Из опыта:
      – После ремонта подсветки часто помогает именно этот файл: мать перестаёт блокироваться и даёт нормально выйти в меню.
      – Если ошибка упорно возвращается после прошивки – проблема не софтовая, а аппаратная.
      В общем, алгоритм такой: сперва аккуратно готовим носитель, пробуем запустить лоадер. Две–три попытки – и сразу всё понятно. Не помогает – дальше уже ковыряемся в железе.
        • Отлично!
      • 0 ответов
    • Для данной модели была замечена одна особенность, которая характерна при ремонте (замене) линеек подсветки.
      Эта проблема была не только у меня, но замечена и  у других ремонтников.
       Главная рекомендация:
      При ремонте подсветки ни в коем случае не отключайте линию LVDS между main board и платой t-con!
      При разборке панели лучше отключить  два шлейфа, идущие от платы T-CON на  OCELL матрицы.
      Если при ремонте будет отключена линия LVDS и  будет включен ТВ для проверки работы подсветки, то подсветка включится на несколько секунд, затем отключится и телевизор заморгает янтарно-зеленым светодиодом, как-будто требуя обновления ПО, как при замене t-con или main board.
      Если ТВ обновить подходящим, последним обновлением sony_tvupdate_2015_5381_eub_auth.zip, то при включении не появляется ни подсветка, ни изображение, хотя звук есть, слышна фоновая музыка, которая есть при начальной установке и ТВ реагирует на пульт - можно менять громкость этой музыки. Нет сигналов включения подсветки и t-con (BL_ON, TCON_ON).
      Если у Вас это произошло, то для решения этой проблемы предлагаю проделать мои действия:
      Были отключены два шлейфа, идущие от платы T-CON на саму матрицу.
      Шлейф LVDS, идущий от основной платы на T-CON подключен.
      После включения ТВ когда он стал моргать янтарно-зеленым светодиодом,в слот USB-3 , была подключена флеш с программой САКУРА (UPGRADE_LOADER_SONY_SAKURA_3925EUA_5XBLINKINGSERVICEONLY.ZIP).
      Началось длительное обновление, которое закончилось вспышкой синего светодиода.
      После чего ТВ перестал подавать признаки жизни, пока не извлекли флеш, а так же вилку питания из розетки.
      После включения ТВ, когда он снова заморгал янтарно-зеленым светодиодом, в слот USB-3 была подключена флеш с программой обновления sony_tvupdate_2015_5381_eub_auth.zip. Обновление длилось около часа.
      Затем появилась подсветка и питание на плату T-CON, потом ТВ начал моргать красным светодиодом 5 раз, так как отключены два шлейфа, идущие от платы T-CON на матрицу.
      После подключения шлейфов и настройки, ТВ заработал в штатном режиме.
      Если кому будет интересно, то САКУРу позже выложу.
