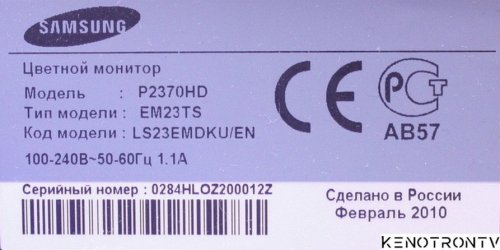

SAMSUNG P2370HD

HOLLEBERG HTV-LED43FHDS101T2, TP.MT5510S.PB803, ST4251B03-2
В архиве ПО USB ( allupgrade_5510_8G_1G_ref70.pkg)
HTV-LED43FHDS101T2 -CS569898_CX_TK2007_216_MT5510S_PB803
RUSSIAN_ST4251B03_2_IR513EU_LOGO_HOLLEBERG_DD_REF70_8G_1G_V1_9_0_043b45ce_20200902_114759

SHARP LC-60LE740RU
MEMORY FLASH NAND HY27UF082G2B
24C02-IC2005.bin
Далее подробно состав TV по фото:
Телевизор — Sharp LC-60LE740RU, сделан в Польше.
По составу и платам:
🔹 Main board (MainUnit)
Плата: DUNTKG031FM01 / KG0311
Используется также обозначение: QPWBXG031WJN2
Основной процессор: MediaTek MSD3393LU
Память: DDR + NAND Flash (Winbond / Spansion, видны на фото)
Интерфейсы: 4×HDMI, SCART, компонент, VGA, LAN, USB, тюнер.
🔹 T-CON board
Плата: DUNTKG041FM01 / 627698-44LP / KG0411
Контроллер матрицы, связан шлейфами LVDS с Main.
Основной чип — RTD2483RD (Realtek)
🔹 Power board (PSU)
Плата: RUNTKA933WJQZ
Производство Delta Electronics.
Выдаёт стандартные напряжения 5 V / 12 V / 24 V.
🔹 Матрица
Матрица: LK600D3LF23 (или LK600D3LF21/LF23 в зависимости от ревизии)
Диагональ: 60", панель UV²A (Sharp).
Подсветка Edge LED.
📦 Итого, состав TV Sharp LC-60LE740RU:
MainBoard: DUNTKG031FM01 (MediaTek MSD3393LU)
T-CON: DUNTKG041FM01
PowerBoard: RUNTKA933WJQZ
Panel: LK600D3LF23
Wi-Fi модуль: UWA-BR100 (опциональный, через USB)
IR / кнопочная плата: DUNTKD071FM01

Samsung UE43AU9070UXRU
панель: СY-SA043HGHY3V на планке: ST4251D01-B Ver.2.1
main: BN41-02844D BN94-16838Z
шасси: Y21_NIKE_L_BUILT_IN
проц: SDP19403 VER.01
EMMC: THGBMJG6C1LBAILзаменена на KLM8G1GETF-B041
версия ПО: T-NKLADEUC-2220.9,BT-S
THGBMJG6C1LBAIL слита RT809H (т.к. не получилось нормально слить на UFPI) и этот дамп зашит в KLM8G1GETF-B041.
Далее KLM8G1GETF-B041 слита на UFPI, поставлена в телевизор. Проверено, всё работает!
В комплекте два дампа EMMC под RT809H и под UFPI, eEPROM и два SPI.




50 Smart TV BX, T-con CC500PV1D
USB Firmware Software
upgrade_no_tvcertificate.pkg


LG 42LV3400-ZA
Main: L*01U (*:A,B,C,D,J,L,T)
EAX64290501 (0)
Panel: T420HW08 V.9
В архиве:
NAND Flash HYNIX H27U168F2BTR BC, ID: 0xADF1001DADF1001D
Flash W25Q80
EEPROM IC 401 24C256
