SAMSUNG UE22H5600, HIGH_X14H_U02_SMALL EMMC+SPI+EEPROM 1.0.0

   (1 review)
Диментий
 Share

6 Screenshots

About This File

SAMSUNG UE22H5600AKXRU EMMC+SPI+EEPROM

HIGH_X14H_U02_SMALL

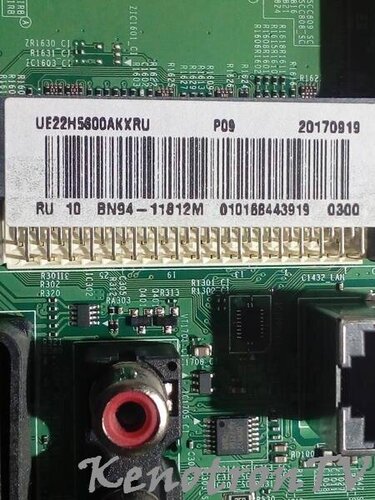

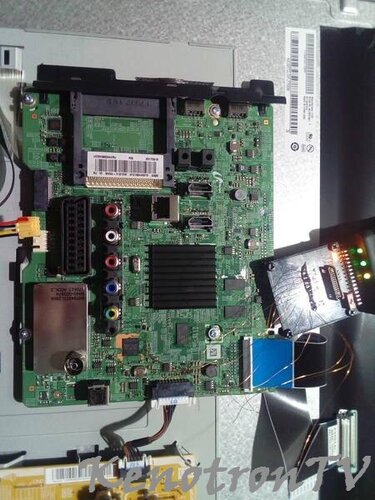

MAIN BN41-02148A  BN94-11812M

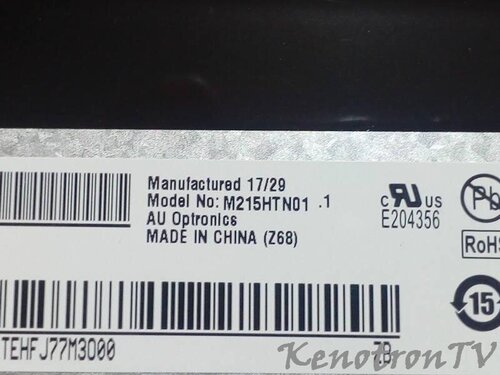

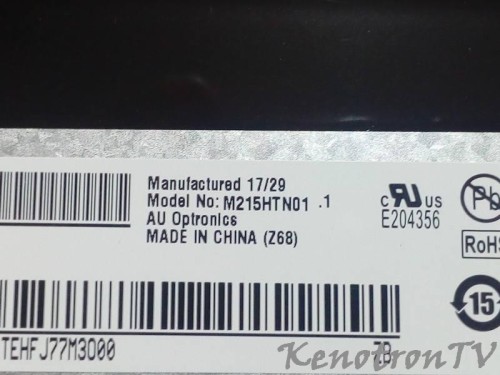

PANEL AU OPTRONICS M215HTN01

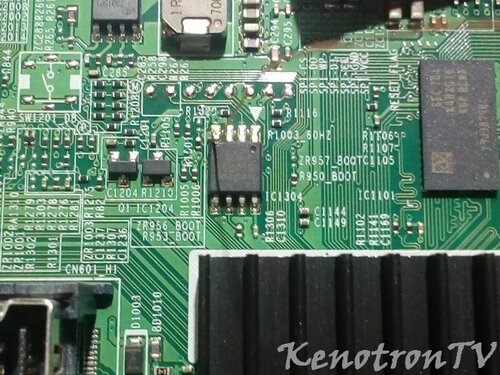

SPI 25Q40CLIP

EEPROM 24512

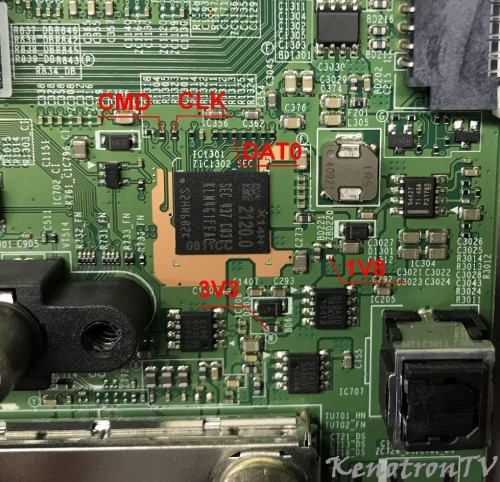

EMMC KLM4G1FEPD

Пришел с зависоном на логотипе смарт. Прошита еепром, ключи на месте.

В архиве по ссылке дамп родной памяти, и донорский дамп 24С512, тоже в архиве.

Так же лог работы с еММС прилагается.



What's New in Version 1.0.0   See changelog

Released

No changelog available for this version.

  • Отлично! 4
  • Спасибо 1
 Share
Previous File SAMSUNG LT19C350EX
Next File SAMSUNG UE32M5500AU KANT_S BN41-02575A BN94-11891u

User Feedback

You may only provide a review once you have downloaded the file.

roman1304

roman1304 66

   4 of 4 members found this review helpful 4 / 4 members

Прошивал телевизор ue22h5610 текстолит BN41-02148A весь комплект spi, emmc, eprom.
Комплект полностью исправный(EEPROM два дампа исправный в отдельном архиве 24C512 понятно по дате)
На другом стабильно висит на заставке. HDCP можно перенести по аналогии с обычной X14.


  • Отлично! 3
