PHILIPS 32PFL3188H12 NAND 1.0.0

   (0 reviews)
Sign in to follow this

8 Screenshots

About This File

PHILIPS 32PFL3188H12

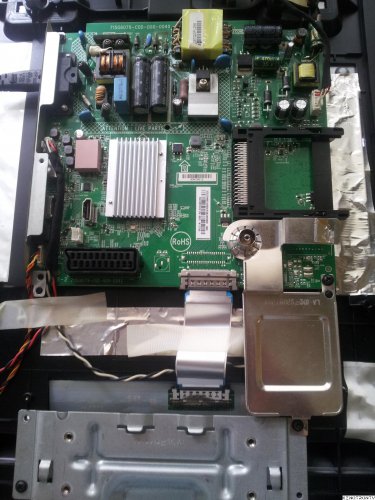

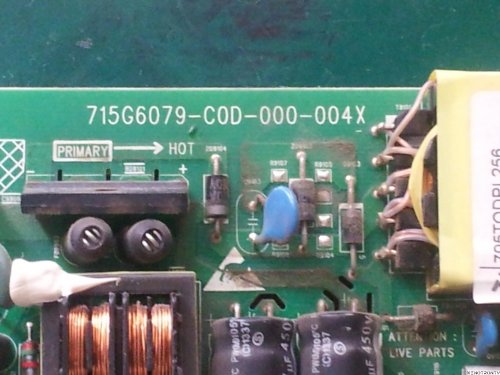

MAIN  715G6079-C0D-000-004X TPN10.ELA

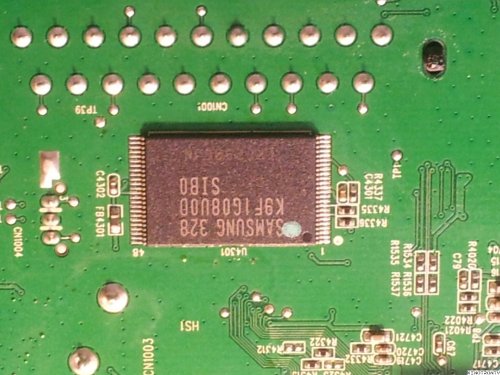

NAND K9F1G08U0D SIBO no "BAD BLOCK"

Panel code 007

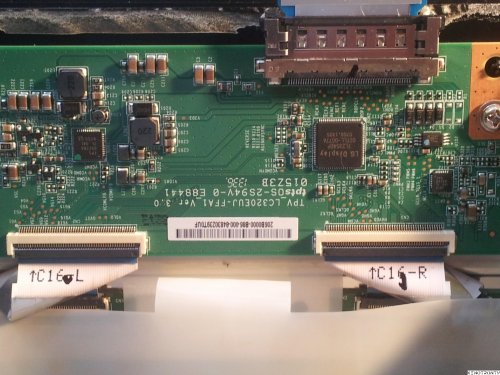

PANEL LC320EUJ FFA1

LOG

Спойлер



001:  Serial number:20180125175140-037578  ,PCB V1.80,Boot V1.00
002:  >------------------------------------OK---------------------------------------<
003:  Chip pins contact is detected OK.
004:  TotalPageNum: 0x100,PageNumInBlock: 64,PageSize: 0
005:  Auto identified 2 ID is match with the partnumber.
006:  Point "read" will pop up "save" dialog box, "write" will pop up the "open" dialog box.
007:  The currently selected:K9F1G08U0B@TSOP48, capacity: 1056Mbits, 132Mbytes.
008:  Adapter modelŁşRT-TSOP48-1, 0.5, 12*18, Pin to Pin
009: http://www.ifix.net.cn/thread-53859-1-2.html
010:  Download device programming algorithm......
011:  Algo update OK
012:  >------------------------------------OK---------------------------------------<
013:  Point "read" will pop up "save" dialog box, "write" will pop up the "open" dialog box.
014:  The currently selected:K9F1G08U0D@TSOP48, capacity: 1056Mbits, 132Mbytes.
015:  Adapter modelŁşRT-TSOP48-1, 0.5, 12*18, Pin to Pin
016: http://www.ifix.net.cn/thread-53859-1-2.html
017:  Download device programming algorithm......
018:  Algo update OK
019:  >------------------------------------OK---------------------------------------<
020:  Chip pins contact is detected OK.
021:  TotalPageNum: 0x10000,PageNumInBlock: 64,PageSize: 2112
022:  Chip ID verification OK.
023:  C:\Users\win7\Desktop\philips nand\K9F1G08U0D@TSOP48_5042\K9F1G08U0D@TSOP48_5042
024:  Start reading chip......
025:  Buffer data checksum: 16bits_0x9D77 Ł¬32bits_0xAD139D77 :
026:  Read successfulŁ¬Elapsed timeŁş64.46 secondsˇŁ
027:  Auto verifying...
028:  All bytes verification is consistent.
029:  Verification successfulŁ¬Elapsed timeŁş64.28 secondsˇŁ
030:  Elapsed time: 128.7 secondsŁ¬average speed of 2150106 bytes/sec.
031:  >------------------------------------OK---------------------------------------<
032:  Chip pins contact is detected OK.
033:  TotalPageNum: 0x10000,PageNumInBlock: 64,PageSize: 2112
034:  Chip ID verification OK.
035:  TotalBlockNum: 1024
036:  No bad blocks were found.
