Toshiba 50L4333D ,Main 32L4300 rev1.02A 1.0.0

   (0 reviews)
Sign in to follow this

4 Screenshots

About This File

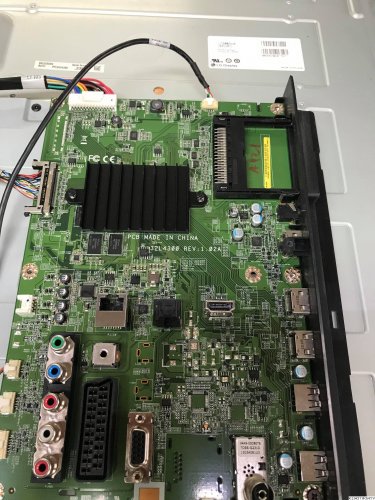

Main 32L4300 rev1.02A

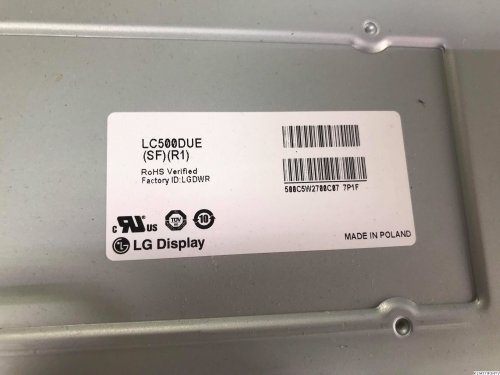

Panel  LC500DUE

Power Suply  B191-002

В Архиве

SPI  W25Q16V,  IC122

EMMC ,THGBM4G4D1HBAIR,  IC118

24C08, IC669

Считан с рабочего тв

Лог программатор UFPI

Скрытый текст



eMMC параметры частоты 52МГц Норма
eMMC ID 11010030303247343900CF1F115CCFE1, DAT0-DAT3
eMMC Инфо Toshiba '002G49', size 936 МиБ, SN CF1F115C, Dec 2012
eMMC режим 4-Бит, Transfer режим, TI 1, Дрв. 0, частота 52МГц
eMMC детальная информация:
OCR 0x80FF8080 (3V3/1V8)
CID 11010030303247343900CF1F115CCFE1 (Toshiba 002G49, CH 0xCF1F115C (3474919772), Dec 2012)
CSD D00E00320F5A01D3FFFFFFE1964000D5
Ревизия устройства [192] 0x05 (MMC v4.41)
Тип устройства [196] 0x07 (SDR HS52)
Классы команд 0xF5 (Class 0, 2, 4, 5, 6, 7)
Скорость обмена 0x32 (26МГц)
Функция Reset [162] 0x00 (Временно выключен (по умолчанию))
Шина загрузки [177] 0x00 (1-Bit SDR, Reset to 1-Bit)
Поддержка разделов [160] 0x03 (Yes, ENH)
Разделы завершены [155] 0x01 (Yes)
Enhanced User Area адрес 0x0
Enhanced User Area размер 936 МиБ
User раздел, размер 0x003A800000 (936 МиБ) ENH
Boot1 раздел, размер 0x0000100000 (1 МиБ)
Boot2 раздел, размер 0x0000100000 (1 МиБ)
RPMB раздел, размер 0x0000020000 (128 КиБ)

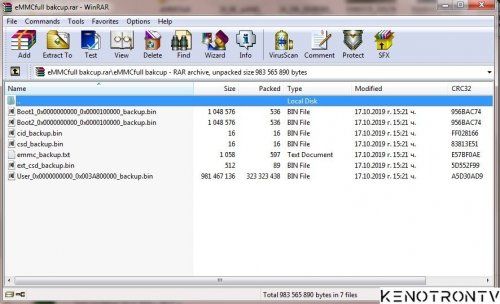

eMMC Дамп, 512 байт
00000000 30 16 00 00 D4 77 69 87  00 00 00 00 A8 38 97 87 | 0...Ôwi.....¨8..
00000010 B4 10 97 87 D4 02 5F 87  FF 00 00 00 C0 7B 69 87 | ´...Ô._.ÿ...À{i.
00000020 38 00 00 00 0E 00 00 00  D0 DD 6B 87 02 8C 00 11 | 8.......ÐÝk.....
00000030 59 00 00 00 40 00 00 00  00 00 00 00 00 00 00 00 | Y...@...........
00000040 81 80 00 00 01 00 00 00  5D 55 00 00 00 00 20 BF | ........]U.... ¿
00000050 1C 50 20 BF 01 00 00 00  00 00 20 BF 00 00 00 00 | .P ¿...... ¿....
00000060 00 00 00 00 D0 02 00 00  20 00 00 00 B4 92 6A 87 | ....Ð... ...´.j.
00000070 01 00 00 00 01 00 00 00  00 00 00 00 B4 10 97 87 | ............´...
00000080 00 00 08 00 CC 6D 6B 87  BC 76 69 87 FF FF FF FF | ....Ìmk.¼vi.ÿÿÿÿ
00000090 B4 3D 97 87 5C 00 00 00  97 01 00 00 D4 77 69 87 | ´=..\.......Ôwi.
000000A0 00 00 E0 06 AC 10 97 87  D0 DD 6B 87 F8 39 97 87 | ..à.¬...ÐÝk.ø9..
000000B0 FC 41 63 87 00 7D 69 87  00 00 00 00 00 10 00 00 | üAc..}i.........
000000C0 02 8C 00 11 02 8C 00 11  CC 7D 69 87 C0 7B 69 87 | ........Ì}i.À{i.
000000D0 FF 00 00 00 00 00 00 00  0A 00 00 00 FF 00 00 00 | ÿ...........ÿ...
000000E0 D0 DD 6B 87 FC 12 69 87  B4 10 97 87 B0 39 97 87 | ÐÝk.ü.i.´...°9..
000000F0 50 3A 97 87 50 84 69 87  D0 DD 6B 87 5C 3A 97 87 | P:..P.i.ÐÝk.\:..
00000100 B0 39 97 87 B4 10 97 87  D0 DD 6B 87 5C 3A 97 87 | °9..´...ÐÝk.\:..
00000110 D0 DD 6B 87 B0 39 97 87  60 00 00 00 40 80 00 00 | ÐÝk.°9..`...@...
00000120 B4 10 97 87 5C 3A 97 87  00 02 00 00 CF 02 00 00 | ´...\:......Ï...
00000130 3F 02 00 00 C0 7B 69 87  D0 DD 6B 87 C0 7B 69 87 | ?...À{i.ÐÝk.À{i.
00000140 32 00 00 00 01 00 00 00  B4 10 97 87 3B 00 00 00 | 2.......´...;...
00000150 BD 3B 97 87 FF FF FF FF  B4 3D 97 87 C0 7B 69 87 | ½;..ÿÿÿÿ´=..À{i.
00000160 D0 DD 6B 87 C0 7B 69 87  B4 10 97 87 B4 10 97 87 | ÐÝk.À{i.´...´...
00000170 27 00 00 00 3B 00 00 00  BD 3B 97 87 FF FF FF FF | '...;...½;..ÿÿÿÿ
00000180 B4 3D 97 87 00 7D 69 87  00 00 00 00 00 00 00 00 | ´=...}i.........
00000190 11 00 00 00 00 00 00 00  D0 DD 6B 87 B8 3A 97 87 | ........ÐÝk.¸:..
000001A0 8C DD 6B 87 B4 10 97 87  AC 10 97 87 27 00 00 00 | .Ýk.´...¬...'...
000001B0 3B 00 00 00 BD 3B 97 87  FF FF FF FF DC 23 69 87 | ;...½;..ÿÿÿÿÜ#i.
000001C0 27 00 00 00 3B 00 00 00  BD 3B 97 87 FF FF FF FF | '...;...½;..ÿÿÿÿ
000001D0 D0 DD 6B 87 B0 10 69 87  D0 DD 6B 87 40 02 00 00 | ÐÝk.°.i.ÐÝk.@...
000001E0 D0 02 00 00 5C 0D 69 87  00 00 E0 06 00 00 00 00 | Ð...\.i...à.....
000001F0 D0 02 40 02 FC 41 63 87  D0 DD 6B 87 D0 02 00 00 | Ð.@.üAc.ÐÝk.Ð..

eMMC режим чтения 'Автовыбор'
Чтение eMMC User с адреса 0x00000000, размер 0x3A800000...Норма
Завершено за 46.36 секунд(у). Скорость загрузки кода 20.19 МиБ/сек.
Пользовательские флаги задачи Асинхронный
eMMC режим чтения 'Автовыбор'
Верификация eMMC User с адреса 0x00000000, размер 0x3A800000...Норма
Завершено за 45.70 секунд(у). Скорость загрузки кода 20.48 МиБ/сек.






What's New in Version 1.0.0   See changelog

Released

No changelog available for this version.




User Feedback

You may only provide a review once you have downloaded the file.

There are no reviews to display.

  • Our picks

    • SAMSUNG UE40D5520RW, BN41-01660, BN94-05225W, K9GAG08U0E
      SAMSUNG UE40D5520RW
      Шасси (Main Board) BN41-01660A
      Panel  LD400BGC-C1 DD01
      Рабочая, слил с телека донора, поделился,  залил в другой телек с циклической перегрузкой, прошивалось прогером RT809H.
      Говорят и даже продают эту Nand-микросхему K9GAG08U0E прошитая с такой прошивкой, что подходит и  к другим  моделям самсунгов  серии D.
    • SAMSUNG UE55F8000S, UE55F8000SLXTK
      Main
      fox_amp_pro_8k
      BN41-01959A,
      BN94-06199C,
      FOX-AMP-PRO 8K, Main Board,
      EMMC Dump ok  слит Z3X Easy Box
    • BBK 32LEX-5009T2C
      main CV628H-T42
      eMMC Toshiba THG8MBG5D1KBAIL
      Проц MSD6A628VXM-ST
      Panel CX315DLEDM
      • 0 replies
    • LG 42PT350-ZD, GP2R EAX63426602 (0)
      LG 42PT350-ZD
      Main - GP2R EAX63426602 (0)
      24C08-ic505
      24C1024-ic504
      25Q80-IC503
      H27U1G8F2BTR-IC502
      Прошивка не закодирована и имеет расширение .ntt
      +
      Logic 42T3_CTRL_2D ( EAX62117201 )
      MX29LV160DTT- IC103
      • 0 replies
    • PANASONIC TX-L47ETW5 не включается, ошибка 3.
      PANASONIC TX-L47ETW5
      Panel: LC470EUD_SEF2
      t-con: 6870C-0402C
      MAIN: TNPH0993_3A
      PSU:TNPA5608
      Не включается, все время мигает ошибка 3, на майне есть только 5,0 В дежурного режима, остальные напряжения отсутствуют.
      (ERROR_3: POWER_SOS)
      На блоке питания нашел оборванный предохранитель PA7405 по +16,2 В на майн
      Включаю: на пару секунд зеленый, дальше красный светодиод мигает ошибку 10, все напряжения питания тоже появлялись лишь на пару секунд.
      Отключил t-con: тв включился, подсветка светит, ошибок не дает.
      Заменил t-con 6870C-0402C (проц. TL2437MC) на t-con 6870C-0402C (проц.  LC5822)
      Изображение нормальное (тут прошло без разделения по яркости левой и правой половин)
      Кстати: При отключении одного из шлейфов на планки матрицы (6870S-1322B/1323B) изображения на соответствующей стороне нет.

      PS: напряжения на майне (В)
      IC5400 - 3,3
      IC5420 - 5,12
      IC5440 - 5,18
      IC5780 - 1,23
      IC8702 - 1,85
      IC5300 - 12,0 (на t-con)
      L(2R2) -1,52 (вверху между радиатором, там он один)
      Выходные напряжения блока питания: 5,0/16,2/24 В.
