Panasonic TX LR32EM6 X3, MT29F1G08ABAEAWP 1.0.0

   (0 reviews)
svaykin
 Share

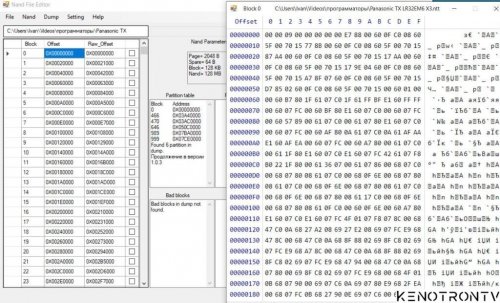

2 Screenshots

About This File

Panasonic TX-LR32EM6 X3

Panel: TPT315B5-HVN01 REV-S210A

LED backlight: 015B8000-B12-001-4364 V-4364-B12-10 13923

T-CON: T315HW07 VB Ctrl BD 31T14-C0J

LED driver (backlight): integrated into PSU

Power Supply (PSU): 715G5942-P01-H20-003M

MainBoard: TNP4G548 TZRNP32EM6R2

IC MainBoard: MN2WS0270PB (Peaks-sLD8), MT29F1G08ABAEAH, K4B1G1646G-BCK0

Тuner: TDSA-G220D

Control: IR: 715G5917-R01-000-004S

Скрытый текст

USB VCC: Chip VCC = 3,34
FileVersion = 0.1.1.64
Using:
8bit bus
Normal timing, 7.5 Mhz
Using Spare
Using Ignore Errors
Маркер совпадает с MICRON
Используйте ручное определение, если неправильно определяются параметры!
      CE0  CE1  CE2  CE3
ID0 = 2C   FF   FF   FF
ID1 = F1   FF   FF   FF
ID2 = 80   FF   FF   FF
ID3 = 95   FF   FF   FF
ID4 = 04   FF   FF   FF
ID5 = 00   FF   FF   FF

ONFI: manufacture - MICRON
ONFI: model - MT29F1G08ABAEAWP
ONFI: Кол-во чипов = 1
ONFI: Кол-во LUN на чип = 1
ONFI: Размер страницы = 2048
ONFI: Размер блока = 131072 byte = 128 Kbyte
ONFI: Spare = 64 byte
ONFI: Кол-во планов = 2
ONFI: Размер плана = 67108864 byte = 64 Mbyte
ONFI: Адресных циклов, column = 2 row = 2
ONFI: Бит на ячейку = 1
ONFI: Требуемая коррекция ЕСС = 4 бит на 512 байт
ONFI: Поддерживаемые Timing Mode = 0x3F
ONFI: 8 бит шина данных
Using this parameters:
Block Size = 131072 byte
Page Size = 2048 byte
Spare Size = 64 byte
Общий размер = 128 Mbyte
Кол-во адресных циклов = 4

Читаем в файл C:\Documents and Settings\Admin\Рабочий стол\lr32em6 x3.ntt
Чтение начато
14:17:18
Читаем 0 чип ...
Чтение завершено
14:17:46
Scanning for Bad-Blocks ...
Bad-Blocks not found



What's New in Version 1.0.0   See changelog

Released

No changelog available for this version.
