HISENSE LCD Television Service Manual, MSD6586 1.0.0

TELEFUNKEN SM-LED32M04S, No T00210, VerSMV320BJ6, V320BJ6_Q01
348_LED32_-VerSMV320BJ6-V320BJ6_Q01-536D3155CH37_2.0.0.425_DRM
USB Firmware Software: MstarUpgrade.bin

QK-VGH/VGL V1.0 — специализированный программатор и регулятор напряжения, для ремонта ЖК/LED панелей.

В этой теме:  Можно делиться личным опытом применения программатора, устранения неисправностей, возможностью подключения к различным преобразователям VGH и VGL напряжений.

Основные функции:
Регулировка напряжений VGH и VGL: Позволяет изменять и настраивать уровни постоянного напряжения (DC) на платах T-Con.
Модификация параметров PMIC: Поддерживает изменение параметров контроллеров питания (PMIC) на логических платах LCD.
Совместим с более чем 90 моделями PMIC.
Автономная работа: Позволяет проводить «прошивку» и настройку напряжения без подключения к компьютеру (автономный режим).
Устранение дефектов изображения: Используется для ремонта экранов с горизонтальными полосами, проблемами цветопередачи или
отсутствием изображения на одной из сторон панели.
Детекция напряжений: Может использоваться для мониторинга уровней VGL, VGH, AVDD и VCOM на платах современных 4K телевизоров.
Технические особенности:
Совместимость: Предназначен для работы с платами T-Con и логическими платами современных дисплеев (включая 4K).
Устойчивость: Рассчитан на профессиональное использование.

Hisense H43A6100

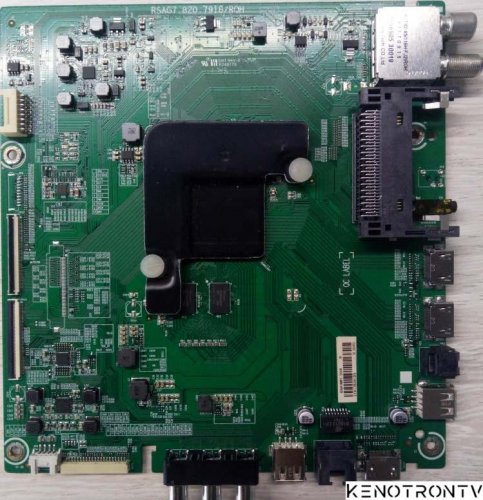

Main RSAG7.820.7918/ROH
Питание RSAG7.820.7748/ROH
Матрица jhd425s1u51-T0\S0\FM
EMMC KLM4G1FEPD
Дамп считан с рабочего тв, состояние жизни еммс было уже 50%. Проверил перепрошивкой точно такого же. Всё рабочее.


USB Firmware Software:
 1 лот
RX-32H01FB H198_Russia_P50_352V50_352E_2x512M_8G_PAL_T2_C_SW600ma_InvertOff_dolbyon
ST3151A08_4_IR_RUSSIA_HI_08F7_8O8W_TitanOS1_HI_9e91f455451_20230829_101738_NO
 2 лот (2024г.)
H198_Russia_P50_352V50_352E_2x512M_8G_PAL_T2_C_SW600ma_InvertOff_dolbyon
HV320WHB_F56_IR_RUSSIA_HI_08F7_8O8W_TitanOS1_HI_3a29cdcb017_20231011_202045_NO

Прошива  USB Собранна из двух прошивок! Проверенна работает! На выключенном ТВ установить  флэшку в формате  fat32 и Включить тв в сеть. Индикотор замигает мин 5 потов всё ОК! Часть прошивки взята от сюда
