SAMSUNG UE32EH5000W, BN94-06842D X9_DVB_ISDB_INTEGRATION 1.0.0

   (0 reviews)

7 Screenshots

About This File

SAMSUNG UE32EH5000W

Panel LTJ320HN07-L

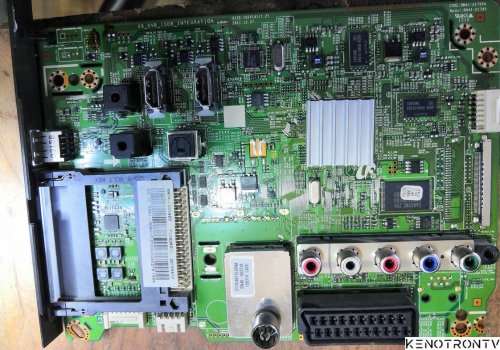

MAIN: BN94-06842D
X9_DVB_ISDB_INTEGRATION
CODE: BN41-01795A
MODEL: BN41-01795

В архиве:

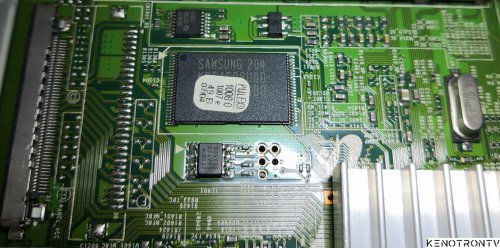

  1. NAND Flash Memory K9F1G08U0A (  :sms: Прошивка не закодирована и имеет расширение .ntt)
  2. Weltrend IC1201 WT61P805
  3. W25Q40CL@SOIC8-150_20200810_133805
  4. IC1201 WT61P805

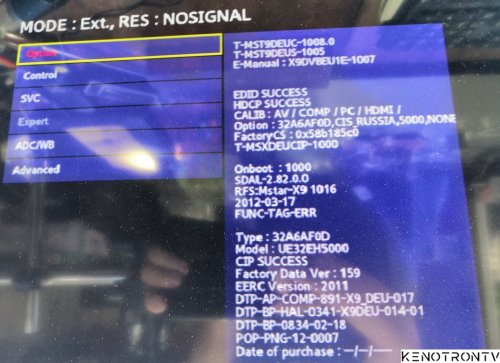

Вход в сервисный режим:
В дежурном режиме: info+menu+mute+power

:contract:

Для тех кто не знает:

.ntt = .bin  - Не кодирован.

.nttcd, .nttcr - кодирован  обработает только ENTT

.nttc - кодирован обработает не только ENTT

.user - для user раздела. Не кодирован.
.userc, .usercr - для user раздела. Кодирован.



Скрытый текст



Firmware Version 0.49
Enumerated as HS is 21
USB VCC: Chip VCC = 1,95
FileVersion = 0.1.1.79
Using:
8bit bus
Normal timing, 15.5 Mhz
Using Spare
Using Ignore Errors
Using R/B for Busy
Маркер совпадает с SAMSUNG
Используйте ручное определение, если неправильно определяются параметры!
      CE0  CE1  CE2  CE3
ID0 = EC   FF   FF   FF
ID1 = F1   FF   FF   FF
ID2 = 00   FF   FF   FF
ID3 = 95   FF   FF   FF
ID4 = 40   FF   FF   FF
ID5 = EC   FF   FF   FF

!!!! Внимание, есть конфиг-файл для этой микросхемы !!!!!
PageSize = 2048 byte, blk_size = 131072, chip_size = 128 Mbyte, bus = 0, chips = 1
K9F1G08U0A
Using this parameters:
Block Size = 131072 byte
Block count = 1024
Pages per block = 64
Page Size = 2048 byte
Spare Size = 64 byte
Общий размер = 128 Mbyte
Кол-во адресных циклов = 4

Первая страница флеши:
FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF
...................................................................
FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF


Читаем в файл C:\Users\админ\Desktop\raboch.ntt
Чтение начато
12:43:01
Читаем 0 чип ...
Считано 138412032 байт
Чтение завершено
12:43:20

Сравниваем файл C:\Users\админ\Desktop\raboch.ntt
Сравнение начато
12:44:06
Сравниваем 0 чип ...
Сравниваем 1024 блок(ов) из доступных 1024
Сравнение завершено
12:44:25
Scanning for Bad-Blocks ...
Scanning chip 0 ..
Found BadBlock (643) at 0x05060000 (raw 0x052E3000) (chip 0) (LUN0)
Found BadBlock (695) at 0x056E0000 (raw 0x05997000) (chip 0) (LUN0)
Found 2 Bad-Blocks








What's New in Version 1.0.0   See changelog

Released

No changelog available for this version.
