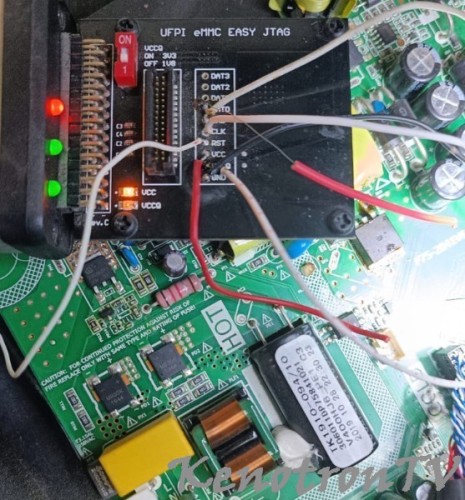

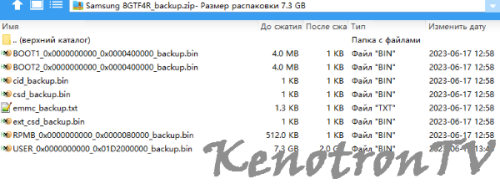

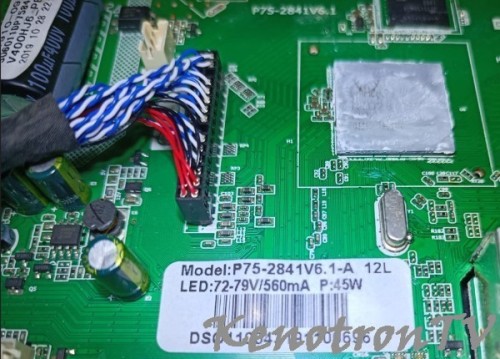

P75-2841V6.1-A 12L, V400HJ6-PE1 Rev.C3, eMMC  (Samsung 8GTF4R)

GoldStar LT-32T500R V1S11
матрица: HV320WHB-N80
main: 5800-A6N83G-0P00 VER:00.03
WiFi: 5800-W81880-1P10 VER00.20
фотоприёмник: 5800-RUE300-1P20 VER00.03
подсветка: CRH-A323030020759PRE V1.1
CPU NT72562BG-AA  1731-BS
LED DRIVER MP3398A
SPI FLASH 25L1606E     считан RT809H
eMMC THGBMDG5D1LBAIL  считан UFPI

PHILIPS 47PFL7008S/60
shassis: QFU1.2E LA
panel: LC470EUF(PF)(F1)

...был выкуплен после отказа от ремонта
Было решено заменить неисправный майн на майн от LG 39LB650V : LC/LD/LE42B,42G EAX65384004(1.5)
PSU оставил родной.
Для начала были скоммутированы питания и сигналы psu-main и main-psu :
"philips"                                   "lg"
STB+GND       <=>             PWR-ON
BL on                <=>             DVR-ON
DIM1                 <=>             P-DIM
3v3(3,5v)      <=>             3,5v
GND                 <=>             GND
12v ssb          <=>             12v
12v  <=>  invertor  <=>  24v
Первое включение :

Проверяем установленное разрешение на майне согласно СМ :

...на моём майне - 0110 = FHD 60Hz
...мне нужно - 0101 = FHD 120Hz
Работаем с опционниками - в моём случае - R215 передвинул на R216
                                                                                                R222 передвинул на R221

Далее заходим в сервисное меню телевизора в AZ ADJUST=>Tool1 и изменяем битность с 8 на 10
...и радуемся:

Набираемся терпения и работаем с задней крышкой :

...наклейку можно взять с другого LG - привести в порядок вид
Т.к. на доноре нет кнопок , а только джойстик и пульт , то решил с кнопками и не заморачиваться.
Джойстик с ИК-прёмником внедрил удачно:

Рамку на боковые разъёмы чуток подрезал по высоте:

Керамический радиатор заменил на алюминиевый:

Подобрал шлейфа LVDS - взял от LG "LW"-серии - немного перегнув по нужной конфигурации ( есть "резаные" - гнуть не нужно...
P/S: ..."поле деятельности" большое - удачи в ремонтах!










DEXP 50UCY2/G
Panel: C500Y21-M8, CV500U2-T01
T-con: TC-U-A-0136
PSU: JUM7.820.1292 V1.1, R-CH2130D-1MF
Main: T.MT9632.722

Есть подсветка нет изображения, на правой планке сгоревший F1- 32V/5A, типоразмер 0603 , встал на пробой С123

TCL 43P717
Main:   40RT51T2-MAA2HG
Panel:  LVU430NDEL
PSU:    OB_L12NWA_PW210AB
T-Con: интегрирован



Нет изображения, подсветка есть.
После отсоединения правого шлейфа появилась часть изображения.
Проверка керамики в t-con результатов не дала.
Решение для устранения данного дефекта:



32 Smart TV DX DH1U6GD0103,  USB Firmware Software
upgrade_no_tvcertificate.pkg
upgrade_loader_tvconfig_only_32HD.pkg
project_id.ini
