[LiVan]

Что мешает включить включить и проверить)) даже самый дешевой китайский приборчик покажет напряжение и ток.

Далее есть сомнения? засвечиваем одну новую планку (15 светодиодов), измеряем напряжение на одной планке и делим на колличество светодиодов.

12в х 15 светодиодов  = 180 не до.....уя получается на одну планку)))?

как они подключены? схема включения на панели тв?

Цитата

(6 планок по 15 LED)

Это там ток  led ивертора как у сварочного аппарата наверное будет))

Хотя конечно напряжение на разных размерах панели разные..

Я лично с большими такими диоганалями не занимаюсь.

А там тебе конечно виднее, тв у тебя, планка то хоть одна старая рабочая осталась? Подключить и проверить, сколько вольт светит нормально.

А напряжение на выходе, на всю подсветку панели какое? Не мерял ?

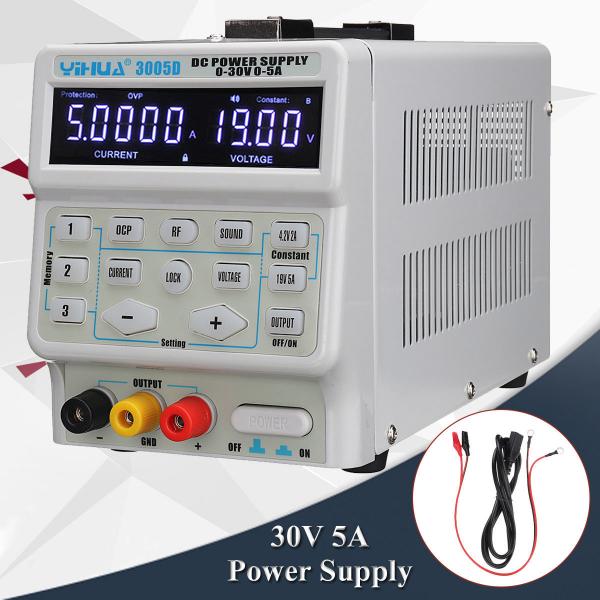

Да и ещё чем засвечиваешь один светодиод? Я лично при таких сомнениях включил бы лабораторный источник питания и смотрел бы сразу и ток и напряжение.

[Максим]

Свежий пример проверки новой планки  состоящей из семи трёх вольтовых светодиодов. Как видите напряжение на планке зависит от проходящего тока (нелинейность начального участка вольт амперной характеристики диода)Старые планки имели некоторые светодиоды, находящиеся в коротыше.

В Вашем случае (в каждом корпусе несколько кристаллов) в коротыше может быть один или два кристалла и определить дефектный светодиод без прибора с возможностью установки  тока сложнее.

Это скрытый контент, для просмотра сообщения Вы должны быть Участником форума.

• Войти
• или
• Регистрация

Это скрытый контент, для просмотра сообщения Вы должны быть Участником форума.

• Войти
• или
• Регистрация

[LiVan]

43 минуты назад, Ивана сказал:

определить дефектный светодиод без прибора с возможностью установки  тока сложнее.

Согласен на все 100%

У меня лично такой для проверки поштучно светодиодов.

[Максим]

Замечен недостаток моего прибора. При проверке одиночных трёх вольтовых светодиодов бывало выводил их из строя (обрыв) даже на токе 1 мА. Есть предположение , что минимальное  выходное напряжение  у него 20 вольт. На шести - девяти вольтовых такого не наблюдал.

[vovan35]

Всем привет.

XIAOMI L55M5-ES какие используются диоды?

Принесли XIAOMI L55M5-ES с дохлой подсветкой, уже ремонтировался.

По всей видимости панель там ST5461D13-2, а линейки 55hr332m12a6 v3.0.

Что там за диоды стоят, хотелось бы узнать до разборки панели, дабы подготовиться.

[vovan35]

В 24.02.2023 в 19:39, vovan35 сказал:

Всем привет.

XIAOMI L55M5-ES какие используются диоды?

Принесли XIAOMI L55M5-ES с дохлой подсветкой, уже ремонтировался.

По всей видимости панель там ST5461D13-2, а линейки 55hr332m12a6 v3.0.

Что там за диоды стоят, хотелось бы узнать до разборки панели, дабы подготовиться.

Отвечу сам на свой вопрос: диоды были 3030_3V, модель планки на фото.

Это скрытый контент, для просмотра сообщения Вы должны быть Участником форума.

• Войти
• или
• Регистрация

[Remil]

Маркировка светодиодов:
1206 LED1206 3V -- 0.2W ДЛЯ TV LED3216
1313 SWHUO110E 3V 3W 84-120LM холодный белый
2828 GM2BB1ZF30EM 9V SHARP 120mA , 1W , 90LM
2828 GM2BC2ZF2GCM 3V Sharp 0.5W 50LM холодный белый
2828 GM2DC8ZH2DEY 6.02-6.88V SHARP 120mA, 826mW, 33.11-43.89LM (85мА)
3020 45-11-BFSB-61303501E-2T8-AM 3V EVERLIGHT холодный белый
3020 LG GW30F 2.9-3.6 V LG 350 МВт,15-19LM , 75ma
3020 MSL-168SW-Z2 3V East Bay 0.1W холодный белый
3020 NS2W123BT 3V NICHIA 1W 280 mA 43LM холодный белый
3030 3030M-W3TB 6V 1.6W
3030 3030C-W3M3 6V 1.8w
3030 3030 3-3.6V 140-160LM, 6000-8000K, 350ma-420MA, 1 Вт, со встроенным стабилитроном
3030 3030C-W3M3 6V AOT 97-100LM,1632 МВт,240mA, холодный 12000-15000K
3030 62-113TUN2C 3.0-4.0V EVERLIGHT 250 мА , 1W , 68-78LM (250мА)
3030 62-123TUN2C 5.9-7.2V EVERLIGHT 265 мА 1-2W встроенный стаб.
3030 MBWW-FSC-9U8V-1 6 - 7.4V DOMINANT 180mA 142LM 6000K холодный белый
3030 PT30W45 V1 6.4-7.8V LEXTAR 265mA , 1800мВт, 150-187LM
3528 01.JT.2835BPW1-C 3V JUFEI 0.2W 60MA 26LM 6000-7000K
3528 01.JT.2835BPWS2-C 6.5-7.0V JUFEI 500mA 1.2W 92-96LM
3528 HL-A-3528D61W-2C-S1-08-PCT-HR3 5.6-7.2V HONGLI 280mA 1.25W 97-113LM
3528 HL-A-3528D76W-2LVR2-S1-08-PCT-RM 2.8-3.6V HONGLI 400mA 1.25W 97-107LM
3528 LEWWS39N55FZ1 LG 6500K
3528 LTW-3528CSY 3.2-3.4V LG 250mA 100LM 15000-20000K
3528 MSL-204SW-G 3.0-3.5V UNI 100mA, 120mW, 2200-2800MCD (20 мА)
3528 MSL-628KSW-E43S 3.0-4.0V UNI 280mA 0.8-1W 64-86LM
3528 PT35WA1.X 3V- 4V LEXTAR 1W 280mA 75-86LM холодный белый
3528 SBWVT120E 3.05-3.65V SEUL 650mA 1460mW 23.5CD
3528 SPBWH1320S1EVC1BIB 3,3 - 3,9 V SAMSUNG 570 мА 1.5W 30.81 - 36.79 CD
3535 AT442A1GNE 3,00-3,50 в Световой поток (лм): 88лм(280mA)Производитель: Dongbu большой плюс
3535 A129CECEBP19C-6088 3.15 - 3.3 V LUMENS 350 мА 1W 25 - 26 CD
3535 A137CECEBP18A-2144 3.5V LUMENS 700mA 2.4W 34.4-43.7CD(450mA) встроенный стабилитрон
3535 A137CECEBP18A-2152 3V Okinawa 2.4W
3535 LATWT391RZLZK 6V-6.8V LG 500mA 150LM 2W холодный белый
3535 MSL-638PZW-LDLB 3,0 - 3,6 V UNI 350 мА, 87,5 - 90 LM ( 300 мА) , 1.25W
3535 SBWVL2S0E 6.0-7.2V SEUL 260mA , 135LM (260mA) , 2W
3535 WM35E2F-YR09B-3А 6.0-6.8V WOOREE 800mA 2.1W 150LM
3535 НММ G5AP 2.8-3.8V OSRAM 30-200mA ,3.55-7.1CD (100мА) ,0.5W
4014 LATWT280MBLZH 2.8-3.6V LG 60мА , 16.5-24LM , 0.2W
4020 DPA42W0218AG0A 5.3-6.6V GIO 150mA , 990mW, 51-85 6 LM (100мА)
4020 NF2W557RT-TA 6V NICHIA 1W холодный белый
4020 NFSW557BT 3V NICHIA 0.5W 55LM холодный белый
5630 SAMSUNG5630 3V 0,5WT
5630 LT5630WBZLLW01 3V 0,5WT
5630 62-117AUMR3C 2.8-3.6V EVERLIGHT 180mA 0.5W 33.5-45LM
5630 CMWJBSH.B1 3V Osram 0.5W 55LM холодный белый
5630 LEHWS59N00BZ22E 6V LG 120 мА , 0.7W , 50LM , 15000K
5630 LTW-5630 2.70-3.10V LITEON 150mA 0.54W 22-30LM
5630 MW59P 6V LG 100mA 50.6LM 6500K
5630 RS59P 3V LG 0.5W холодный белый
5630 SPBNNW531S1BSDSQSD 2.9 - 3.4V SAMSUNG 0.3W 90mA 28LM 7000K холодный белый
5630 SPBWH1531S2AVDWBIB 6.15-6.85V SAMSUNG 90mA 21.2-30.8LM
5630 SPBWHT1532S1ZVC1BIB 2.7-3.3V SAMSUNG 150mA 28.5-30.5LM
5630 STWRQ142E 2.8-3.6V SEUL 180mA 0.5W 33.5LM
5630 КТМ JBSH.B1 2.80-3.60V OSRAM 180mA ,0.5W , 8000-20000K , 14000-18000MCD (120мА)
5730 SOZ5730B 3V Yi Mei-Light 0.5W 100-150mA 40-50LM
6030 AOT-6030 3.0-3.2V AOT 150mA ,0.5W, 40-50LM
6030 LATHT420MPLZB 5.8-7.0V LG 140 мА 980mW 15-26CD 8500 -3 0000K
6030 STWCN140E 2.8-3.6V SEUL 180mA, 684mW, 33.5LM (120мА)
7020 01.JT.7020BPW-C 6V Jufei 0.8W 90LM холодный белый
7020 62-112UMRBC 3V EVERLIGHT 150mA 7000-9000K холодный белый
7020 Haier, Hisense, Konka, Skyworth 6V 150mA 77-80 LM
7020 LEWWS72R24GZ0 3V LG 0.5W 150mA 55LM холодный белый
7020 LHDE6VBE 6V EDISON 150mA 95LM 8500-15000K
7020 LT7020WBN1.LW01 3V WELLYPOWER 0.5W 150mA 50LM холодный белый
7020 PPYR71U23GZ000400 2.95-3.15V LG 160 мА 26.3-28.5LM 15000K
7020 PT70Z03 V1 2.8-3.6V LEXTAR 500mA 684mW 36.5-51.5LM
7020 STWRI140E 3V LG 0.5W 150mA 50LM холодный белый
7030 7030 6V Ronda 1W 110LM
7030 62-121AUNC 5.8-6.8V EVERLIGHT 1W , 92-100LM ,со стабил.,
7030 LEWWS73V15CZ0 5.8-7.0V LG 8500-30000 К, 260mA , 980 МВт, 93LM, со встроеным стаб.
7030 STHDX2S0E 6.0-7.0V SEUL 250mA, 90LM (150мА), 1870mW, с стабилитроном
7032 A133GKCBBMP8A-2058 2.8-3.5V LUMENS 120mA 16.2-16.8CD
8520 SBWAA240E 2.8-3.6V SEUL 180mA, 684mW, 36.5LM (120мА)
---------------------------------------------------------
Применяемые типы светодиодов в телевизорах

ТИП                                                                                   TV
MSL-628KSW-E43S     2835 3V                                    SUPRA STV-LC32ST100WL
62-123TUN2C         3030 6V                                          PHILIPS 47PFL4398T/60
A127CECEBUP8C-6078  3535 3V                                   UE32F5000,UE32F6100
A129CECEBP19C-6088  3535 3V                                   SAMSUNG UE32EH4000WXRU,UE40EH5000,UE40EH5007
LATWT391RZLZK       3535 6v               LG 2W 6V,LG 42LB530V, 42LB531V, 42LB536V, 42LB550V, 42LB551V, 42LB552V, 42LB560V, 42LB561V, 42LB563V, 42LB569V, 42LB570V, 42LB572V 42LB613V, 42LB615V, 42LB620V, 42LB628V, 42LB629V, 42LB631V, 42LB639V, 42LB640V, 42LB644V, 42LB650V, 42LB652V, 42LB653V, 42LB653V, 42LF550V, 42LF560V, 42LF562V, 42LF564V, 42LF580V, 42LF620V, 42LF650V, 42LF652V, 42LF653V, 42LF5500, 42LF6200, 42LF6500
LATWT470RELZK       2835 3V большой плюс              BBK 32LED-1018\T2C
LATWT470RELZK       2835 3V большой плюс              LG 42LN542V,DEXP H32B7400C,
LATWT470RELZK       2835 3V большой плюс              LG 42LN613-ZB,ROLSEN RL-32D1309T2C,
LEWWS73V15CZ00      7030 6V                                      PANASONIC TX-LR32EM5A
LXML-PWD9N-0000     3030 3V                                     SUPRA STV-LC32510
MSL-638PFZW-E43     3535 3V                                      BBK 32LEM3081\T2C,SAMSUNG UE32H5303AKXRU
MSL-638PZW-LDLB     3535 3V                                      LG 32LN541U-ZB
NF2W557RT-TA        4020 6V                                          PANASONIC TX-LR39EM5A
PT30W45 V1          3030 6V                                             TCL L50E5900US
PT35WA1.X           2835 3v                                               TELEFUNKEN TF-LED32S35T2
SPBWH1320S1EVC1BIB  2835 3V                                   BBK 40LEM-3080\FT2C, Sony KDL-32R303B
SPBWH1332S1BVC1BIB  3535 3V                                  SAMSUNG UE32F6100,UE40F6330AK,UE32F4500K
SPBWH1732S1B        7032 3V                                         SAMSUNG UE40ES5537K, UE32ES5530
WM35E2F-YR09B-EA    3535 6V                                     LG 32LB563U-ZT, LG 32LB580U,DNS K32A619
----------------------------------------------------------------------------------------------------------
планки-2011SVS40-FHD-5K6K                                                                                             SAMSUNG UE40D5000
планки-WD315-5620TMI-060                                                                                               SUPRA STV-LC32T820WL V2L08
планки-LG INNOTEK DRT 3,0 42 дюйма A/B  LATWT391RZLZK 3535 6V                         LG42LF5800
планки-32 ROW2.1 Rev 0.9 1 6916L-1204A  LATWT470RELZK 2835 3V большой плюс  LG32LB530U-ZA
планки-HL-00390A30-0402S-07             Lextar PT30W45 V1 3030 6V                             BBK 40LEM-1072/FTS2C
планки-CC02385D671V03                                                                                                      DEXP H39D8000Q
