Data Sheet - и др.техническая информация

377 файлов

  1. MAIN BOARD TV TEST POINT VOLTAGES

    MAIN BOARD TV TEST POINT VOLTAGES .

    1 раз скачали

       (0 отзывов)

    0 комментариев

    Обновлено

  2. TvDebuggingTool.exe

    TvDebuggingTool.exe
    "Language":"EN"

    4 раза скачали

       (0 отзывов)

    1 комментарий

    Отправлено

  3. Программы для восстановления Android Smart LED TV GKC TERMINAL

    Программы для восстановления Android Smart LED TV GKC TERMINAL
    GKC TERMINAL V1.2.exe
    GKC TERMINAL 1.3V.exe
    GKC TERMINAL 1.4V.exe
    GKC HC-05 CONFIGURATION APPLICATION.exe (мобильная версия)
    Bushers.rar
    P/S GKC TERMINAL версии 1.3 не является хорошим приложением для вашего ПК.
    Вы лично несёте полную ответственность за использование любой информации или материалов данного архива файлов.
    Все файлы представлены исключительно в ознакомительных целях и для личного использования.

    28 раз скачали

       (0 отзывов)

    7 комментариев

    Обновлено

  4. Component-Repair-Part no List, SVC Bulletin_Panel Assy Parts list

    Component-Repair-Part no List, SVC Bulletin_Panel Assy Parts list

    8 раз скачали

       (0 отзывов)

    0 комментариев

    Отправлено

  5. FAN7930B Critical Conduction Mode PFC Controller

    DATASHEET FAN7930B Critical Conduction Mode PFC Controller

    0 раз скачали

       (0 отзывов)

    0 комментариев

    Обновлено

  6. PANASONIC TV Программный стол для телевизора

    PANASONIC TV Стол для телевизионного программирования

    8 раз скачали

       (0 отзывов)

    0 комментариев

    Обновлено

  7. Паяльная станция LY IR6500 V2 ПО

    Паяльная станция LY IR6500 V2 ПО
    Install Pin:lybga
    В архиве:
    LYBGA setup.exe
    LY IR6500 V.2 specs.pdf
    IR6500 v.2 -Manual-English.pdf

    2 раза скачали

       (0 отзывов)

    0 комментариев

    Обновлено

  8. Опорные напряжения модулей LCD-LED TV, режимы работы DC-DC материнских плат

    В архиве огромный сборник фото плат с картами напряжений, кому интересно - посмотрите.

    32 раза скачали

       (0 отзывов)

    0 комментариев

    Отправлено

  9. JEDIA JPA-4240

    Схема усилителя выходного каскада и блока питания JEDIA JPA-4240



    4 раза скачали

       (0 отзывов)

    0 комментариев

    Обновлено

  10. WR-100, WR-200 Service Manual

    WR-100, WR-200 Service Manual

    0 раз скачали

       (0 отзывов)

    0 комментариев

    Отправлено

  11. EMMC-AUTO-ISP (GND-CLK-CMD-D0)

    eMMC_pinout_COLLECTION
    EMMC Connection
    Большой набор точек соприкосновения
    Рождественский подарок для форума
    Описание файла здесь:


    122 раза скачали

       (0 отзывов)

    7 комментариев

    Обновлено

  12. MP3398A Step up, 4 strings, Max. 350mA/string Analog and PWM dimming, White LED Controller

    MP3398A
    Step up, 4 strings, Max. 350mA/string
    Analog and PWM dimming, White LED Controller

    4 раза скачали

       (0 отзывов)

    0 комментариев

    Отправлено

  13. Монитор LG 22EN33S

    Монитор LG 22EN33S
    Main board: EAX64985202 (REV 1.11)
    Процессор :Realtek RTD2280LJ
    FLASS: WINBOND 25X40CL
    Matrix: LG LM215Wf4
    Прошивка слита с рабочего монитора.
    поступил с разбитой матрицей.

    1 раз скачали

       (0 отзывов)

    0 комментариев

    Отправлено

  14. Preliminary Specification CS801-B-I

    8 Channel Programmable Gamma and VCOM  Buffer with 2 Bank Memory

    2 раза скачали

       (0 отзывов)

    0 комментариев

    Обновлено

  15. HAYEAR Microscope camera software, help, manual (Setup.exe)

    HAYEAR Microscope camera software, help, manual (Setup.exe)

    0 раз скачали

       (0 отзывов)

    0 комментариев

    Отправлено

  16. Неисправности матриц и их восстановление

    Неисправности матриц и их восстановление.
    Документ собран с  китайского форума  и переведён при помощи переводчика
    Неисправности LCD панелей по фото и их устранение


    16 раз скачали

       (0 отзывов)

    0 комментариев

    Отправлено

  17. CM508

    T-con , схема подключения CM508

    5 раз скачали

       (0 отзывов)

    0 комментариев

    Отправлено

  18. Home Theater BD Player HTB5550G/51/98/78

    Home Theater BD Player HTB5550G/51/98/78
    Circuit Diagram - Power Board
    TABLE OF CONTENTS
    Page Location of PC Boards & Versions Variation............1
    Specifi cations .......................................................................2
    Safety Instruction ..................................................................3
    Software Upgrade Instruction..................................................4
    Troubleshooting.................................................................... 5
    Disassembly Instructions ..................................................... 6
    Set Block Diagram ................................................................ 7
    Set Wiring Diagram .............................................................. 8
    Circuit Diagram & PCBA Layout........................................... 9
    Revision List ........................................................................ 11
    Set Mechanical Exploded View .....

    7 раз скачали

       (0 отзывов)

    0 комментариев

    Обновлено

  19. Секреты ремонта LED-телевизоров

    Секреты ремонта LED-телевизоров ( язык английский)

    12 раз скачали

       (0 отзывов)

    0 комментариев

    Обновлено

  20. Driver SLC7015

    Драйвер подсветки ,устанавливаемый на TV SAMSUNG
    Имеет разновидности-  SLC7015R , SLC7015R02 , SLC7015R02-E2

    9 раз скачали

       (0 отзывов)

    0 комментариев

    Обновлено

  21. LUKEY 868

    Схема паяльной станции


    2 раза скачали

       (0 отзывов)

    0 комментариев

    Обновлено

  22. Контрольные точки на COF-модулях

    Данная информация предназначена для ремонта (восстановления) ЖК-матриц

    12 раз скачали

       (0 отзывов)

    0 комментариев

    Отправлено

  23. Описание Команд LG UART

    Команды для управления телевизором
    В архиве:
    m3701c-ba-rs232c.pdf
    PL2303_Prolific_DriverInstaller_v1200.zip
    Terminal1_9_b.zip
    Как снять лог загрузки.rar
    LGTerm.zip

    181 раз скачали

       (0 отзывов)

    0 комментариев

    Обновлено

  24. China boards EMMC collection

    China boards EMMC collection.

    56 раз скачали

       (0 отзывов)

    0 комментариев

    Обновлено

  25. Таблица замены COF TAB

    Приведены данные о заменяемости COF TAB модулей LCD дисплеев

    13 раз скачали

       (0 отзывов)

    0 комментариев

    Отправлено

  • Популярные файлы

  • Статистика Загрузок

    9 282
    Файлы
    1 776
    Комментариев
    1 103
    Отзывов
    Последний файл
    Автор Kolkii

    1    0

  • Избранное

    • KIVI 55U600GR,  HK.T.RT2861V09, LSC550FN11-203. eMMC
      KIVI 55U600GR
      Main Board HK.T.RT2861V09
      Panel LSC550FN11-203
      Проверенный дамп, рабочий. В файле имеется фото подключения к еММС через SPI соединения(по проводам).


        • Спасибо
        • Отлично!
      • 4 ответа

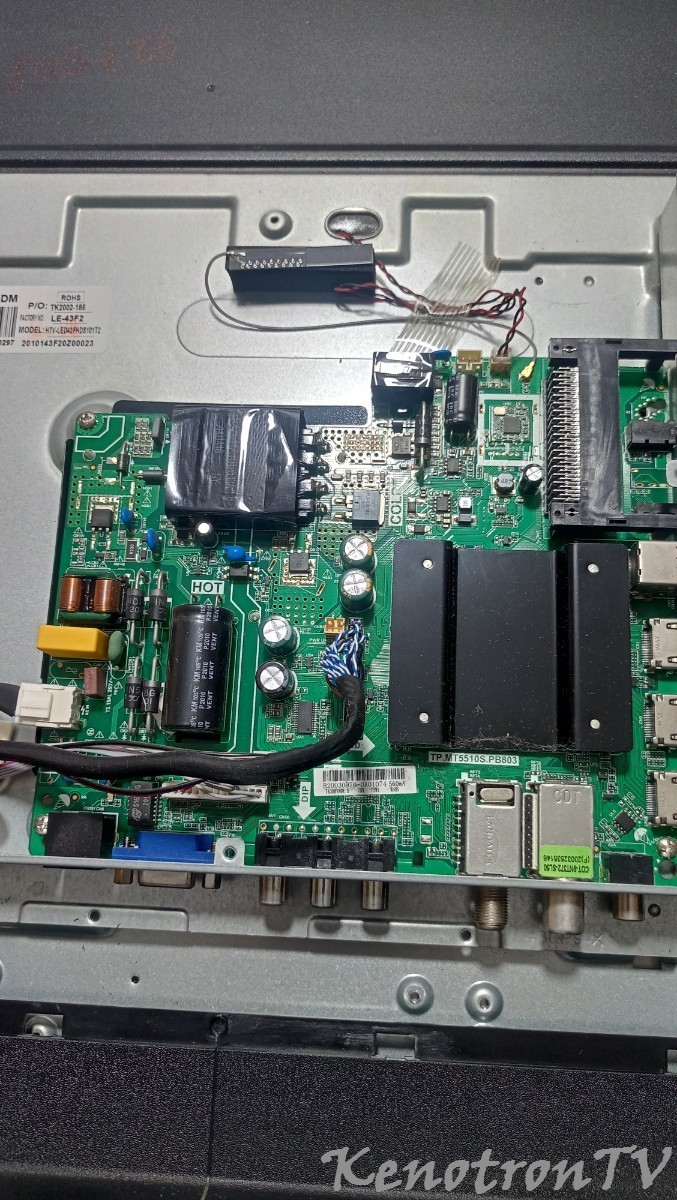

    • NESONS 43PF535S, TP.MT5510S.PB802, HV430FHB-N10, Firmware Software USB
      NESONS 43PF535S, TP.MT5510S.PB802, HV430FHB-N10
      Firmware Software USB (allupgrade_5510_8G_1G_ref80.pkg)
      43PF535S_CP326396_CY_MTK5510S_PB802_RUSSIA
      HV430FHB_N10_43DN5_2200_EDR0_NESONS_W18010_DD_166c179f_20
      • 1 ответ
    • Взаимозаменяемость шасси TV  на примере HK.T.RT2871P838
      В ремонте телевизор Novex NVX-50U329MSY с неисправной EMMC (не включается) , повтор после замены EMMC на KLM8G1GЕТF-В041.
      шасси HK.T.RT2871P838
      дисплей V500DJ7-QE1 E8.
      Как   решение (по результатам поиска прошивок по модели тв) заменил шасси на CV9632H-A50, подходит также шасси KV9632-A55 (из того, что имелось в наличии)
      нужны только железные заглушки и допилинг заглушек до крепежа на корыте.
      Картинка обычная в обеих случаях, не перевернута, не двоится, не зеркальная, чистая. Пульт подходит, даже сопрягать не понадобилось.
      LVDS использован от устанавливаемых замен, заглушки не выкидывайте при разбре на запчасти.))






      • 1 ответ
    • KEMPI MINARC EVO 180
      Данный вид аппаратов ремонтирую на потоке, на него в сети есть описание и блочные схемы в свободном доступе, но нет общей схемы.
      Поделюсь алгоритмом ремонта и неисправности почти во всех таких экземплярах.
      Так как в аппарате используется SMD элементы, очень боится влаги.Снимаем сразу (пока не поздно) дроссель накачки


      Скрытый контент
      PFC L3

      чистим и промываем под ним, под ним проходят дорожки на термозащиту модулей, при попадании влаги 400 вольт пробивает на эти дорожки и уносит сразу контроллер управления, так как он гальванически не развязан с силой, горячий GND.Процентов 40 из всего количества приходится на эту болячку,после чистки заливаем все лаком и сушим. Эту процедуру желательно делать с магазина.
      Так же рядом с L3 стоят делители которые тоже очень часто плывут,


      Скрытый контент
      R71-470 R70-470 R72-330 R74-330 R77-15 R54-330 R75-330 R73-330 все в кОм.

      В мануале дано фото платы контроллера с обозначением выводов и их функции, с замеров на ней и стоит начинать ремонт.
      На фото черным текстом даны напряжения и сопротивления с полностью рабочего аппарата в режиме холостого хода, красным отмечены напряжения с неисправных аппаратов.Почти в 60 процентов случаях были неисправны эти резисторы, что приводило к разным симптомам, резисторы залиты толстым слоем силикона и плывут по черному во время работы.
      11-uin_peak/100 напряжение сети, через диод, R10.R17.R19.R43 делитель подается на вывод контроллера, При оборванном R43 на выводе будет 5.5 вольта.
      Аппарат будет пытаться работать, но не будет вых.напряжения и не будет подхватывать реле цепи заряда конденсаторов.
      10-UDC/100 напряжение снимаемое с конденсаторов PFC. такая же цепочка 390-400 вольт через делитель R38.R41.R39 подается на выв.контроллера, при обрыве R39 будет 5.5 вольта, аппарат будет полностью включатся но не будет выходного напряжения.Эти резисторы находятся под силовым трансформатором, не очень видны они.Так же встречал информацию о плавающем R118 c холодной стороны оптопар, но сам не встречал.
      Возле трансформатора еще делители которые окисляются и уплывают,резисторы:



      Скрытый контент
      R142-4.7кОм R143-4.7кОМ R100-3.3кОм R133-3.3 R92-100 Ом R90-R91 470 Ом.

      В аппарате 3 датчика термозащиты, 2 в модулях по 28 кОм каждый и один в трансформаторе менее 100 Ом.Дорожки к ним идут через весь аппарат, возможно обрывы и т.д, общий для датчиков отдельный называется PTC-COMMON.
      PFC/ON/OFF включение PFC
      FAN ON/OFF включение вентилятора
      CHA RELAY ON/OF включение реле заряда конденсаторов


        • Спасибо
        • Отлично!
      • 2 ответа
    • Варианты прошивки ПО USB TV
      Варианты прошивки TV ERISSON

      Скидываем файлы на USB накопитель:



      Скрытый контент
        (Вариант 1). Подключаем USB-- включаем вилку шнура питания в розетку—(горит светодиод-ТВ в дежурном режиме) зажимаем кн. «Power» на ТВ и держим секунд 10-15.
      Светодиод должен начать моргать и должна пойти прошивка.
      (Вариант 2).
      Шнур ТВ не подключен к 220В -Подключаем USB-- зажимаем кн. «Power» на ТВ и держим при этом включаем вилку шнура питания в розетку — секунд через 10 светодиод должен начать моргать и должна пойти прошивка.
      (Вариант 3).
      Выключаем от розетки ТВ—вставляем накопитель—включаем шнур питания в розетку — ТВ должен сам начать прошиваться, ход прошивки отображается на экране.
      (Вариант 4). Вставляем накопитель пытаемся в пользовательском меню найти пункт «Обновление ПО» и произвести обновление.
      (Вариант 5). Вставляем накопитель в ТВ в разъём (USB 2.0)
      Заходим в сервис: MENU 1147*, выбираем пункт «SYS Upgrade»-- пытаемся обновить ТВ через данный пункт сервисного меню.



      * По одному из описанному выше вариантов ТВ должен обновить ПО.
      P/S  Если обновить не получится, то тогда нужно рассматривать вариант прошивки тв программатором.
      * Здесь представлен вариант прошивки для ТВ 28LEA20T2SM
        • Спасибо
        • Отлично!
      • 57 ответов
