SKYLINE 43U6510, eMMC+ isp pinout.

   (0 отзывов)
avdalev

6 изображений

Информация о файле

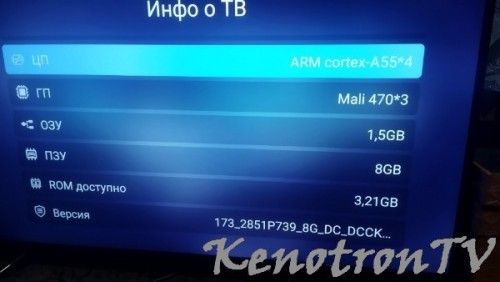

SKYLINE 43U6510
MAIN: HK.T.RT2851P739
CPU: RTD2851SSA
eMMC: THGBMJG6C1LBAIL (дамп не кодирован HK.T.RT2851P739.user)

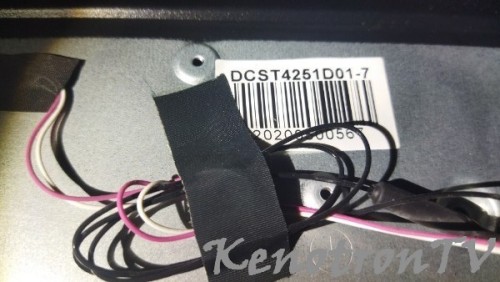

Panel: DCST4251D01-7

Лог программатора:

Спойлер

Found 1 eMMC device(s)
eMMC CSD = D02700328F5903FFFFFFFFE7864000
eMMC: Version 4.xx
eMMC: Maximum speed 26,00 MHz
eMMC: Read Block Length 512 byte
eMMC: Write Block Length 512 byte
eMMC: Card High Capacity
eMMC: CSD User Partition Size = 1073741824 Byte
eMMC: WP Status True
eMMC: WP Size 8 erase groups
eMMC: Permanent WP is False
eMMC: Temorary WP is False
Valid mode SDR 1 bit
eMMC: EXT_CSD:
000000000000000101013F3F0103007F
0003010000FFFFFFFF01000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
0000000000000000000000011F000000
00000000000000000000000000000000
00000000000000000000000000000000
00000005010808010000000000000000
0003CC000010000A3200000000001E01
55AABBBB0064000155FBFF0700200808
07010107090A141000E9000001007800
46001E004444AAAA0A0A1F5700020008
00000000000000010000000000000000
00000000000000201F15000000000007
0003A400000000000000000000000000
00000000000000000000000000010000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
0100000A000000000000000000000000
00000000000000000000000000000000
00000000000000748000007480000339
00000000000000000000000000000000
eMMC: DRIVER_STRENGTH 1F
SET: Using Mode1 strength
EXTCSD: Device support 4K sector
EXTCSD: Current sector size 512 byte
EXTCSD: Device support HS SDR 26MHz
EXTCSD: Device support HS SDR 52MHz
EXTCSD: Device support HS DDR 52MHz 1.8V
EXTCSD: Device support HS200 SDR 1.8V
EXTCSD: Device support HS400 DDR 1.8V
EXTCSD: EXT_CSD RST_n временно отключен
EXTCSD: ACC Size = 65536 byte
eMMC: EXT_CSD User Partition Size = 7818182656 Byte
eMMC: Version 5.1
FFU SUPPORTED MODES = 0x1
FFU FEATURES = 0x0
FFU OPERATION CODE TIMEOUT = 0x0
FFU OPERATION CODE TIMEOUT = 0x0
FFU ARGUMENTS = 0xFFFFFFFF
FFU NUMBER OF FW SECTORS CORRECTLY PROGRAMMED = 0x0
OPTIMAL_READ_SIZE = 0x8
OPTIMAL_WRITE_SIZE = 0x8
DEVICE VERSION = 0.0
FIRMWARE_VERSION = 30000000
Enhanced Strobe mode = 0x1
EXTCSD: FW CONFIG = 0x0
EXTCSD: PARTITION CONFIG = 0x0
EXTCSD: BOOT BUS WIDTH = 0x0
Загрузка с еММС не используется
x1 (sdr) или x4 (ddr) используется при загрузке
EXTCSD: Device support partitioning features
EXTCSD: Device support enhanced technological features
EXTCSD: Device support extended partitions attribute
eMMC: Erase Group Size = 512 KByte (1024 blocks)
eMMC: Boot partition size 4194304 byte
eMMC: RPMB partition size 4194304 byte
RPMB: Use correct key to read/write! (1984)
eMMC MID = 0x0011, OEM ID = 0x0001
eMMC Product Name = 008GB0
eMMC Name = THGBMJG6C1LBAIL
eMMC Serial number = 0x1C83A2C7
eMMC Revision = 0.0
eMMC Date 9/2019

----- eMMC 5.0 Health info -----
-> Pre EOL value = 1
Pre EOL -NORMAL- status
-> Life Time SLC value = 5
40- 50% device life time used
-> Life Time MLC value = 0

VCC 3,26V/258/93mA
VIO 1,84V/8mA



Что нового в версии 22.02.2024 20:38   Просмотр изменений

Размещено

Для этой версии изменений нет.
