Rolsen Chassis：MST6M181-7A

Anatos
 Share

2 Screenshots

About This File

Liquid Crystal Display Television
Service Manual
Chassis： MST6M181-7A

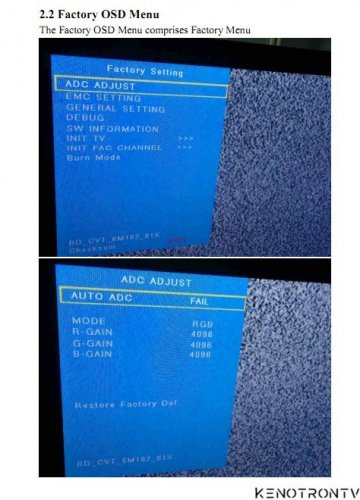

Factory/Service OSD Menu and Adjustment
2.1 To enter the Factory OSD Menu
With factory RC (remote control)
1. Press “Menu”button, then “1147” to enter factory mode.
2 . Press “CH+”/“CH-” button select the function menu, press “VOL+”/“VOL-” enter the
selected function menu. Press “VOL+”/“VOL-” button adjust values in themenu.
3, Press “Menu”button to go back to previous page.
4. Press “Exit” button exit factory mode in the factory OSD menu.
When TV outgoing factory, user can not enter factory OSD menu with Factory Remote control
