Topdevice TDTV65CS06U_BK, ST6451D06-3 Ver.2.1, eMMC, точки ISP.

   (2 отзыва)
VEK
 Поделиться

5 изображений

Информация о файле

Topdevice TDTV65CS06U_BK

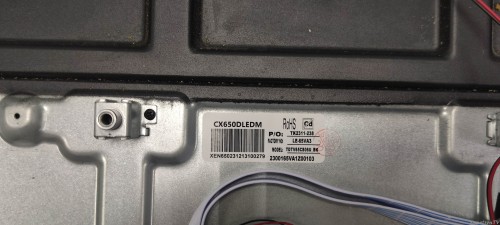

панель: CX650DLEDM

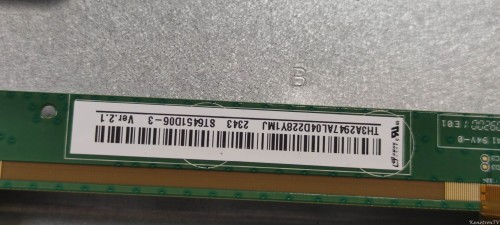

на планке: ST6451D06-3 Ver.2.1
БП: PW.A140W2.801

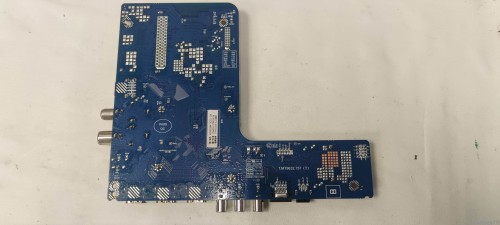

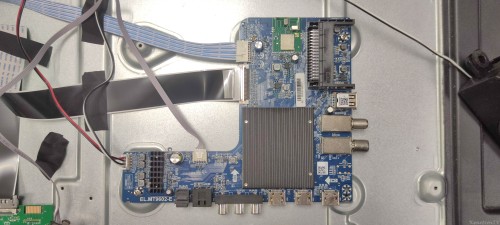

main: EL.MT9602-E  T.MT9632.757(T)
T-con: CTX9352CB2A
проц: MT9632EAATDB
eMMC: KLMAG1JETD B041

лог:

Спойлер

SDMMC Тест контактов...Пропуск!
UFPI тип сокета MMC, макс. шина 8-Бит
eMMC ID 150100414A5444345206D2EA49217AD5, DAT0
eMMC Инфо Samsung 'AJTD4R', size 14.56 ГиБ, SN D2EA4921, Июл 2023
eMMC режим 1-Бит, Transfer режим, TI 1, Дрв. 0, частота 35МГц
eMMC детальная информация:
OCR 0xC0FF8080 (3V3/1V8)
CID 150100414A5444345206D2EA49217AD5 (Samsung AJTD4R, SN 0xD2EA4921 (3538569505), Июл 2023)
CSD D02701320F5903FFF6DBFFEF8E40400D
Ревизия устройства [192] 0x08 (MMC v5.1)
Тип устройства [196] 0x57 (SDR HS52, HS200, HS400)
Классы команд 0xF5 (Class 0, 2, 4, 5, 6, 7)
Скорость обмена 0x32 (26МГц)
Информация о конце жизни 0x01 (Норма)
Время жизни памяти типа A 0x01 (0-10% использовано)
Время жизни памяти типа B 0x01 (0-10% использовано)
Функция Reset [162] 0x01 (Постоянно включен)
Конфигурация загрузки [179] 0x08 (Загрузка с BOOT1, доступ к USER)
Шина загрузки [177] 0x0A (8-Bit SDR HS, Reset to 1-Bit)
Поддержка разделов [160] 0x07 (Да, ENH, EXT 0x03, SYS CODE, NON-PERS)
Разделы завершены [155] 0x00 (Нет)
Поддержка Reliable write [166] 0x14 (RPMB 8K, R/O)
FFU режим [443] 0x03 (Поддерживается, VSM)
Размер блока стирания 0x80000 (512 КиБ)
USER  раздел, размер 0x03A3E00000 (14.56 ГиБ)
BOOT1 раздел, размер 0x0000400000 (4 МиБ)
BOOT2 раздел, размер 0x0000400000 (4 МиБ)
RPMB  раздел, размер 0x0000400000 (4 МиБ) Счетчик 2380 (0x94C)
eMMC Дамп, 512 байт (USER)
00000000 30 16 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | 0...............
00000010 00 20 3F 00 00 00 00 00  00 00 00 00 00 00 00 00 | . ?.............
00000020 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000030 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000040 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000050 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000060 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000070 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000080 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000090 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000A0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000B0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000C0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000D0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000E0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000F0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000100 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000110 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000120 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000130 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000140 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000150 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000160 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000170 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000180 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000190 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001A0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001B0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001C0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001D0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001E0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001F0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
eMMC полный бэкап...14.57 ГиБ
Текущая папка 'E:\прошивки_1\Topdevice\Topdevice TDTV65CS06U_BK\Topdevice TDTV65CS06U_BK EL.MT9602-E\2'
Сохранение данных в Файл 'emmc_backup.txt'...Норма
Сохранение данных в Файл 'cid_backup.bin'...Норма
Сохранение данных в Файл 'csd_backup.bin'...Норма
Сохранение данных в Файл 'ext_csd_backup.bin'...Норма
Сохранение данных в Файл 'BOOT1_0x0000000000_0x0000400000_backup.bin'...Норма
Чтение eMMC BOOT1 с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0x55235FA5
Завершено за 0.98 секунд(у). Скорость загрузки кода 4.08 МиБ/сек.
Сохранение данных в Файл 'BOOT2_0x0000000000_0x0000400000_backup.bin'...Норма
Чтение eMMC BOOT2 с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0x1147406A
Завершено за 0.98 секунд(у). Скорость загрузки кода 4.1 МиБ/сек.
Сохранение данных в Файл 'RPMB_0x0000000000_0x0000400000_backup.bin'...Норма
Чтение eMMC RPMB с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0x8CF942F9
Завершено за 3.61 секунд(у). Скорость загрузки кода 1.11 МиБ/сек.
Сохранение данных в Файл 'USER_0x0000000000_0x03A3E00000_backup.bin'...Норма
Чтение eMMC USER с адреса 0x00000000, размер 0x3A3E00000...Норма
Контрольная сумма CRC32 0x6BD58BD0
Завершено за 1 час 1 мин. 29 сек. Скорость загрузки кода 4.04 МиБ/сек.
eMMC раздел BOOT1 (4 МиБ)
Источник данных Файл 'E:\прошивки_1\Topdevice\Topdevice TDTV65CS06U_BK\Topdevice TDTV65CS06U_BK EL.MT9602-E\2\BOOT1_0x0000000000_0x0000400000_backup.bin'...Норма
Источник данных Файл 'E:\прошивки_1\Topdevice\Topdevice TDTV65CS06U_BK\Topdevice TDTV65CS06U_BK EL.MT9602-E\2\BOOT1_0x0000000000_0x0000400000_backup.bin'...Норма
Пользовательские флаги задачи Асинхронный CRC32 RETRY10
eMMC режим чтения 'Несколькими блоками (Счётчик) Автовыбор'
Верификация eMMC BOOT1 с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0x55235FA5
Завершено за 1.06 секунд(у). Скорость загрузки кода 3.77 МиБ/сек.
eMMC раздел BOOT2 (4 МиБ)
Источник данных Файл 'E:\прошивки_1\Topdevice\Topdevice TDTV65CS06U_BK\Topdevice TDTV65CS06U_BK EL.MT9602-E\2\BOOT2_0x0000000000_0x0000400000_backup.bin'...Норма
Источник данных Файл 'E:\прошивки_1\Topdevice\Topdevice TDTV65CS06U_BK\Topdevice TDTV65CS06U_BK EL.MT9602-E\2\BOOT2_0x0000000000_0x0000400000_backup.bin'...Норма
Пользовательские флаги задачи Асинхронный CRC32 RETRY10
eMMC режим чтения 'Несколькими блоками (Счётчик) Автовыбор'
Верификация eMMC BOOT2 с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0x1147406A
Завершено за 1.08 секунд(у). Скорость загрузки кода 3.72 МиБ/сек.
eMMC раздел USER (14.56 ГиБ)
Источник данных Файл 'E:\прошивки_1\Topdevice\Topdevice TDTV65CS06U_BK\Topdevice TDTV65CS06U_BK EL.MT9602-E\2\USER_0x0000000000_0x03A3E00000_backup.bin'...Норма
Источник данных Файл 'E:\прошивки_1\Topdevice\Topdevice TDTV65CS06U_BK\Topdevice TDTV65CS06U_BK EL.MT9602-E\2\USER_0x0000000000_0x03A3E00000_backup.bin'...Норма
Пользовательские флаги задачи Асинхронный CRC32 RETRY10
eMMC режим чтения 'Несколькими блоками (Счётчик) Автовыбор'
Верификация eMMC USER с адреса 0x00000000, размер 0x3A3E00000...Норма
Контрольная сумма CRC32 0x6BD58BD0
Завершено за 1 час 0 мин. 56 сек. Скорость загрузки кода 4.08 МиБ/сек.



Что нового в версии 16.02.2025 13:45   Просмотр изменений

Размещено

Для этой версии изменений нет.

  • Отлично! 3
  • Спасибо 1
 Поделиться
Предыдущий файл TCL 43P737, TD.RT2851MT.782(T), eMMC, точки ISP
Следующий файл DEXP A431 MB-M9612-PW-CL-0157 C430Y21-M8

Обратная связь

Вы сможете написать отзыв только после скачивания файла.

iou

iou 2

   2 из 2 пользователя отзыв оказался полезным 2 / 2 пользователя

TDTV65CS06U_BK, Main EL.MT9602-E (T.MT9632.757), Panel ST6451D06-3

Ремонт (замена EMMC)

Аппарат поступил с дефектом «не включается». В ходе диагностики выявлен выход из строя микросхемы EMMC KLMAG1JETD-B041 (не считывалась программатором UFPI).

Произведена замена EMMC на аналогичную.

Микросхема прошита дампом под данную конфигурацию (Main: EL.MT9602-E, Panel: ST6451D06-3).

Результат:
Телевизор включился, функционал восстановлен в полном объеме.

Изображение корректное, искажений и двоения нет. Дамп проверен, является рабочим.

  • Отлично! 2
Aleksander92

Aleksander92 8

   1 из 1 пользователь отзыв оказался полезным 1 / 1 пользователь

С данным дампом и новой EMMC телевизор заработал штатно, никаких манипуляций с панелью и USB-прошивкой не потребовалось

Родная флеш полностью мертвая,не определялась программатором

Аппарат не включался,лог считать также не удавалось

  • Отлично! 1
