TCL 43P737, TD.RT2851MT.782(T), eMMC, точки ISP

   (4 отзыва)
VEK
 Поделиться

4 изображения

Информация о файле

TCL 43P737
матрица: LVU430NDEL CS9W22 V6
на планке: ST4251D02-1 Ver.2.1
main: TD.RT2851MT.782(T)
40-R51MPH-MAB2HG-C
проц: RTD2851MGP
eMMC: KLMAG1JETD B041

лог:


Спойлер

SDMMC Тест контактов...Пропуск!
UFPI тип сокета MMC, макс. шина 8-Бит
eMMC ID 150100414A54443452066BD3B6756997, DAT0
eMMC Инфо Samsung 'AJTD4R', size 14.56 ГиБ, SN 6BD3B675, Июн 2022
eMMC режим 1-Бит, Transfer режим, TI 1, Дрв. 0, частота 52МГц
eMMC детальная информация:
OCR 0xC0FF8080 (3V3/1V8)
CID 150100414A54443452066BD3B6756997 (Samsung AJTD4R, SN 0x6BD3B675 (1809036917), Июн 2022)
CSD D02701320F5903FFF6DBFFEF8E40400D
Ревизия устройства [192] 0x08 (MMC v5.1)
Тип устройства [196] 0x57 (SDR HS52, HS200, HS400)
Классы команд 0xF5 (Class 0, 2, 4, 5, 6, 7)
Скорость обмена 0x32 (26МГц)
Информация о конце жизни 0x01 (Норма)
Время жизни памяти типа A 0x01 (0-10% использовано)
Время жизни памяти типа B 0x01 (0-10% использовано)
Функция Reset [162] 0x00 (Временно выключен (по умолчанию))
Конфигурация загрузки [179] 0x00 (Нет загрузки, доступ к USER)
Шина загрузки [177] 0x00 (1-Bit SDR, Reset to 1-Bit)
Поддержка разделов [160] 0x07 (Да, ENH, EXT 0x03, SYS CODE, NON-PERS)
Разделы завершены [155] 0x00 (Нет)
Поддержка Reliable write [166] 0x14 (RPMB 8K, R/O)
FFU режим [443] 0x03 (Поддерживается, VSM)
Размер блока стирания 0x80000 (512 КиБ)
USER  раздел, размер 0x03A3E00000 (14.56 ГиБ)
BOOT1 раздел, размер 0x0000400000 (4 МиБ)
BOOT2 раздел, размер 0x0000400000 (4 МиБ)
RPMB  раздел, размер 0x0000400000 (4 МиБ) Счетчик 247 (0xF7)
eMMC Дамп, 512 байт (USER)
00000000 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000010 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000020 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000030 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000040 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000050 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000060 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000070 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000080 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000090 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000A0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000B0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000C0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000D0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000E0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000F0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000100 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000110 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000120 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000130 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000140 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000150 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000160 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000170 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000180 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000190 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001A0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001B0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001C0 01 00 EE FF FF FF 01 00  00 00 FF FF FF FF 00 00 | ..iyyy....yyyy..
000001D0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001E0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001F0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 55 AA | ..............U?
eMMC полный бэкап...14.57 ГиБ
Текущая папка 'E:\прошивки_1\TCL\TCL 43P737 TD.RT2851MT.782(T)\дамп\1'
Сохранение данных в Файл 'emmc_backup.txt'...Норма
Сохранение данных в Файл 'cid_backup.bin'...Норма
Сохранение данных в Файл 'csd_backup.bin'...Норма
Сохранение данных в Файл 'ext_csd_backup.bin'...Норма
Сохранение данных в Файл 'BOOT1_0x0000000000_0x0000400000_backup.bin'...Норма
Чтение eMMC BOOT1 с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0x1147406A
Завершено за 0.66 секунд(у). Скорость загрузки кода 6.04 МиБ/сек.
Сохранение данных в Файл 'BOOT2_0x0000000000_0x0000400000_backup.bin'...Норма
Чтение eMMC BOOT2 с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0x1147406A
Завершено за 0.66 секунд(у). Скорость загрузки кода 6.05 МиБ/сек.
Сохранение данных в Файл 'RPMB_0x0000000000_0x0000400000_backup.bin'...Норма
Чтение eMMC RPMB с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0xD0282400
Завершено за 2.63 секунд(у). Скорость загрузки кода 1.52 МиБ/сек.
Сохранение данных в Файл 'USER_0x0000000000_0x03A3E00000_backup.bin'...Норма
Чтение eMMC USER с адреса 0x00000000, размер 0x3A3E00000...Норма
Контрольная сумма CRC32 0x58633AED
Завершено за 41 мин. 45 сек. Скорость загрузки кода 5.95 МиБ/сек.
eMMC раздел BOOT1 (4 МиБ)
Источник данных Файл 'E:\прошивки_1\TCL\TCL 43P737 TD.RT2851MT.782(T)\дамп\TCL 43P737 TD.RT2851MT.782(T)\BOOT1_0x0000000000_0x0000400000_backup.bin'...Норма
Источник данных Файл 'E:\прошивки_1\TCL\TCL 43P737 TD.RT2851MT.782(T)\дамп\TCL 43P737 TD.RT2851MT.782(T)\BOOT1_0x0000000000_0x0000400000_backup.bin'...Норма
Пользовательские флаги задачи Асинхронный CRC32 RETRY10
eMMC режим чтения 'Несколькими блоками (Счётчик) Автовыбор'
Верификация eMMC BOOT1 с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0x1147406A
Завершено за 0.76 секунд(у). Скорость загрузки кода 5.25 МиБ/сек.
eMMC раздел BOOT2 (4 МиБ)
Источник данных Файл 'E:\прошивки_1\TCL\TCL 43P737 TD.RT2851MT.782(T)\дамп\TCL 43P737 TD.RT2851MT.782(T)\BOOT2_0x0000000000_0x0000400000_backup.bin'...Норма
Источник данных Файл 'E:\прошивки_1\TCL\TCL 43P737 TD.RT2851MT.782(T)\дамп\TCL 43P737 TD.RT2851MT.782(T)\BOOT2_0x0000000000_0x0000400000_backup.bin'...Норма
Пользовательские флаги задачи Асинхронный CRC32 RETRY10
eMMC режим чтения 'Несколькими блоками (Счётчик) Автовыбор'
Верификация eMMC BOOT2 с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0x1147406A
Завершено за 0.77 секунд(у). Скорость загрузки кода 5.17 МиБ/сек.
eMMC раздел USER (14.56 ГиБ)
Источник данных Файл 'E:\прошивки_1\TCL\TCL 43P737 TD.RT2851MT.782(T)\дамп\TCL 43P737 TD.RT2851MT.782(T)\USER_0x0000000000_0x03A3E00000_backup.bin'...Норма
Источник данных Файл 'E:\прошивки_1\TCL\TCL 43P737 TD.RT2851MT.782(T)\дамп\TCL 43P737 TD.RT2851MT.782(T)\USER_0x0000000000_0x03A3E00000_backup.bin'...Норма
Пользовательские флаги задачи Асинхронный CRC32 RETRY10
eMMC режим чтения 'Несколькими блоками (Счётчик) Автовыбор'
Верификация eMMC USER с адреса 0x00000000, размер 0x3A3E00000...Норма
Контрольная сумма CRC32 0x58633AED
Завершено за 41 мин. 22 сек. Скорость загрузки кода 6.01 МиБ/сек.



Что нового в версии 15.02.2025 06:38   Просмотр изменений

Размещено

Для этой версии изменений нет.

  • Спасибо 2
 Поделиться
Предыдущий файл Erisson 55ULEA73T2SM, TP.SK706S.PC822, Damp eMMC
Следующий файл Topdevice TDTV65CS06U_BK, ST6451D06-3 Ver.2.1, eMMC, точки ISP.

Обратная связь

Вы сможете написать отзыв только после скачивания файла.

nik2003

nik2003 1

   1 из 1 пользователь отзыв оказался полезным 1 / 1 пользователь

Прошивка рабочая,но проблема оказалась в процессоре.

  • Отлично! 1
alexey72033

alexey72033 5

   1 из 1 пользователь отзыв оказался полезным 1 / 1 пользователь

Прошивка рабочая.

Телевизор TCL 43P737, Main TD.RT2851MT.782(T), матрица LVU430NDEL CS9W22 V6, eMMC Samsung KLMAG1JETD-B041.

Была заменена неисправная eMMC и записан данный дамп.

После установки телевизор успешно запустился и полностью ожил.

После первого запуска потребовалась корректировка конфигурации панели через сервисный терминал (UART), так как параметры панели не совпадали с установленной матрицей.

После правки Panel ID аппарат работает нормально:

изображение, звук и Smart TV функционируют без замечаний.

Спасибо @VEK за рабочий дамп.

Примечание: на шасси TD.RT2851MT.782(T) / RTD2851MGP после замены eMMC может потребоваться восстановление или изменение параметров панели через UART, особенно если используется дамп от телевизора с другой ревизией матрицы (CS9W22, CS9W27 и т.д.). Перед записью желательно сохранить родные разделы NVM/Factory и считать параметры панели со старой памяти, если это возможно.

  • Отлично! 1
Ronic

Ronic 0



Данный дамп на TCL 50P635 не подошёл. После записи телевизор не запустился.

Состав аппарата:

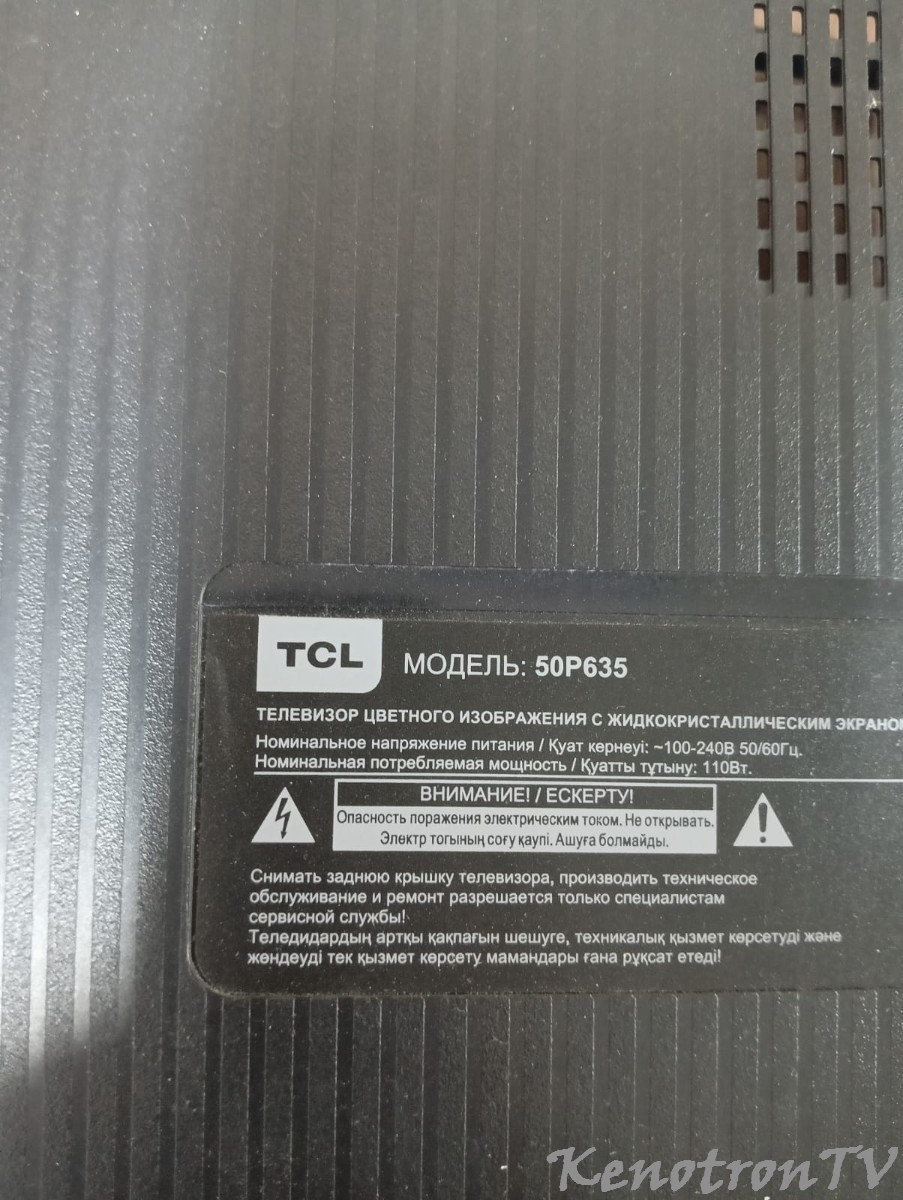

Модель: TCL 50P635

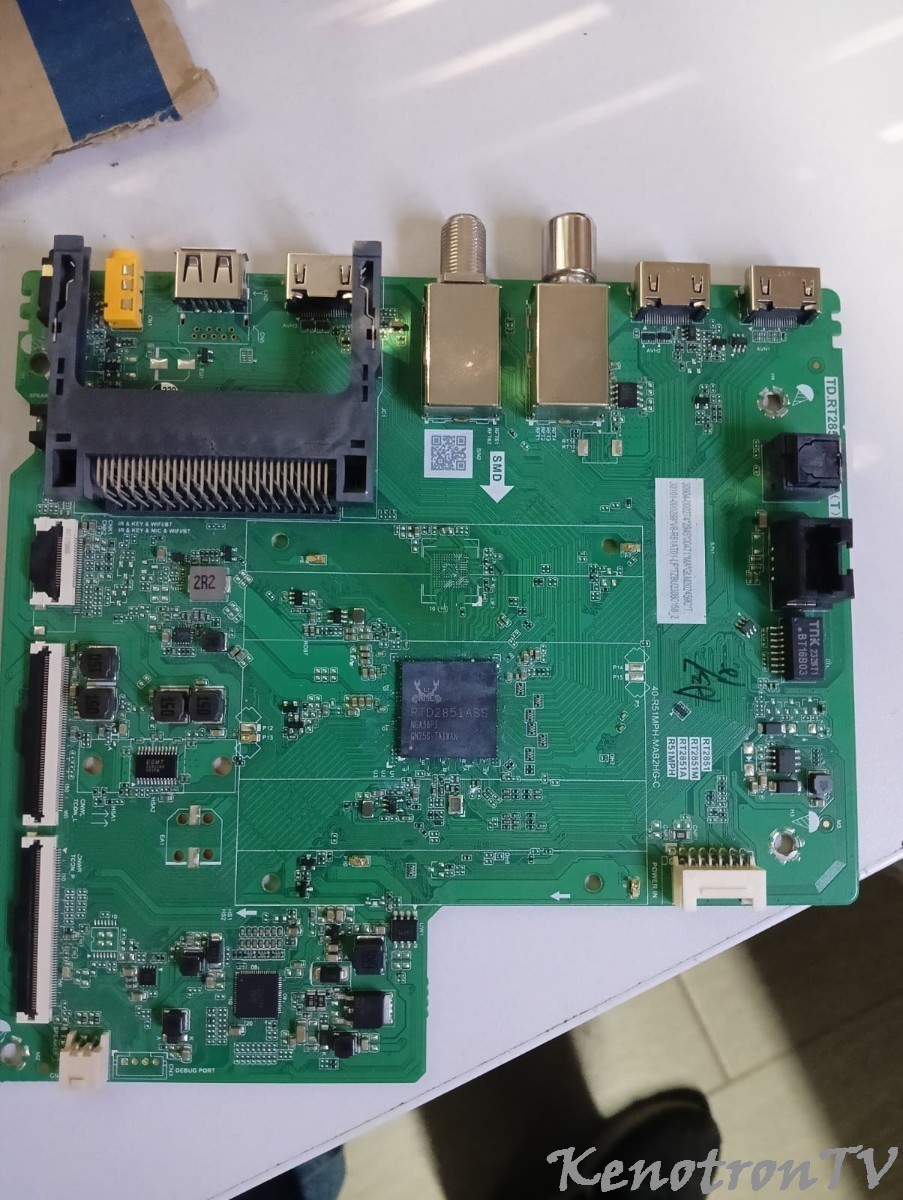

Main Board: TD.RT2851MT.782 / 40-R51MPH-MAB2HG-C

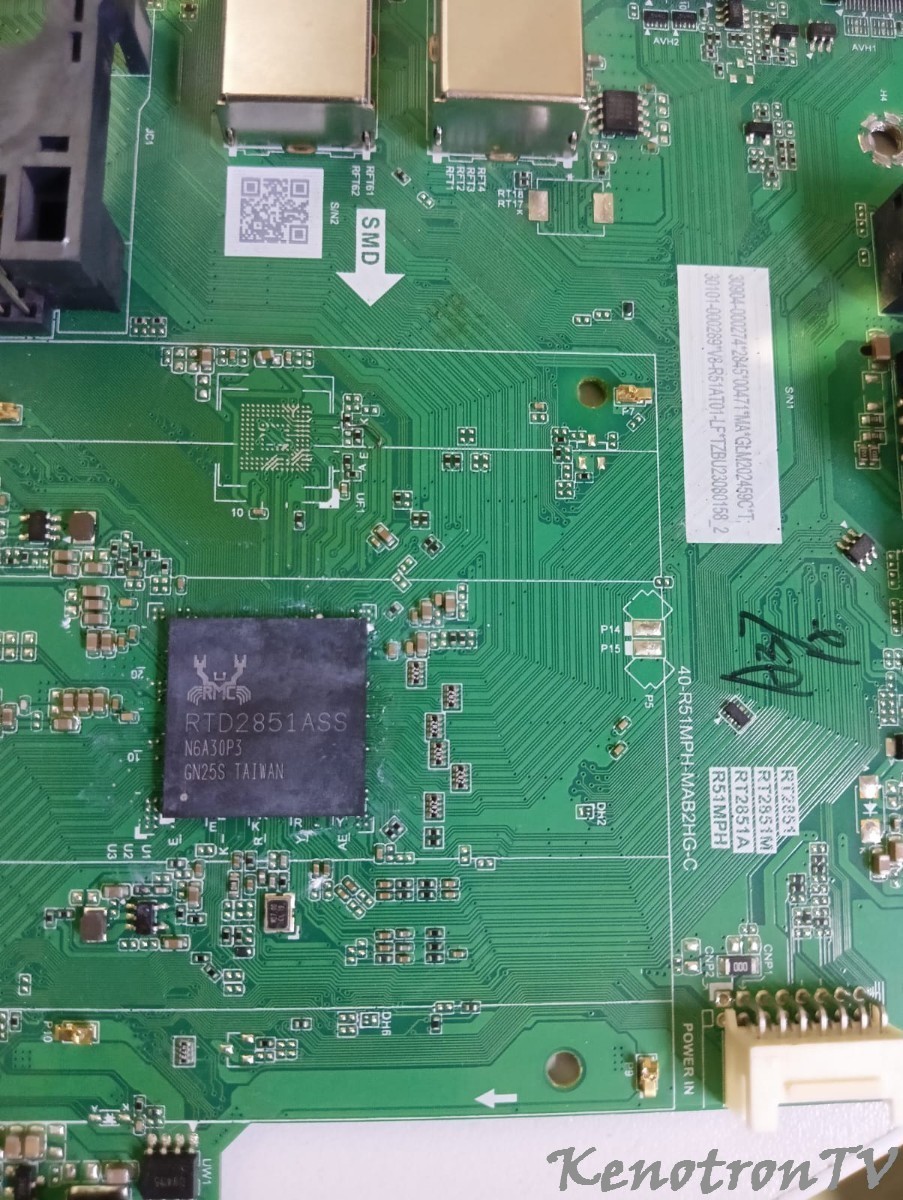

Процессор: RTD2851ASS

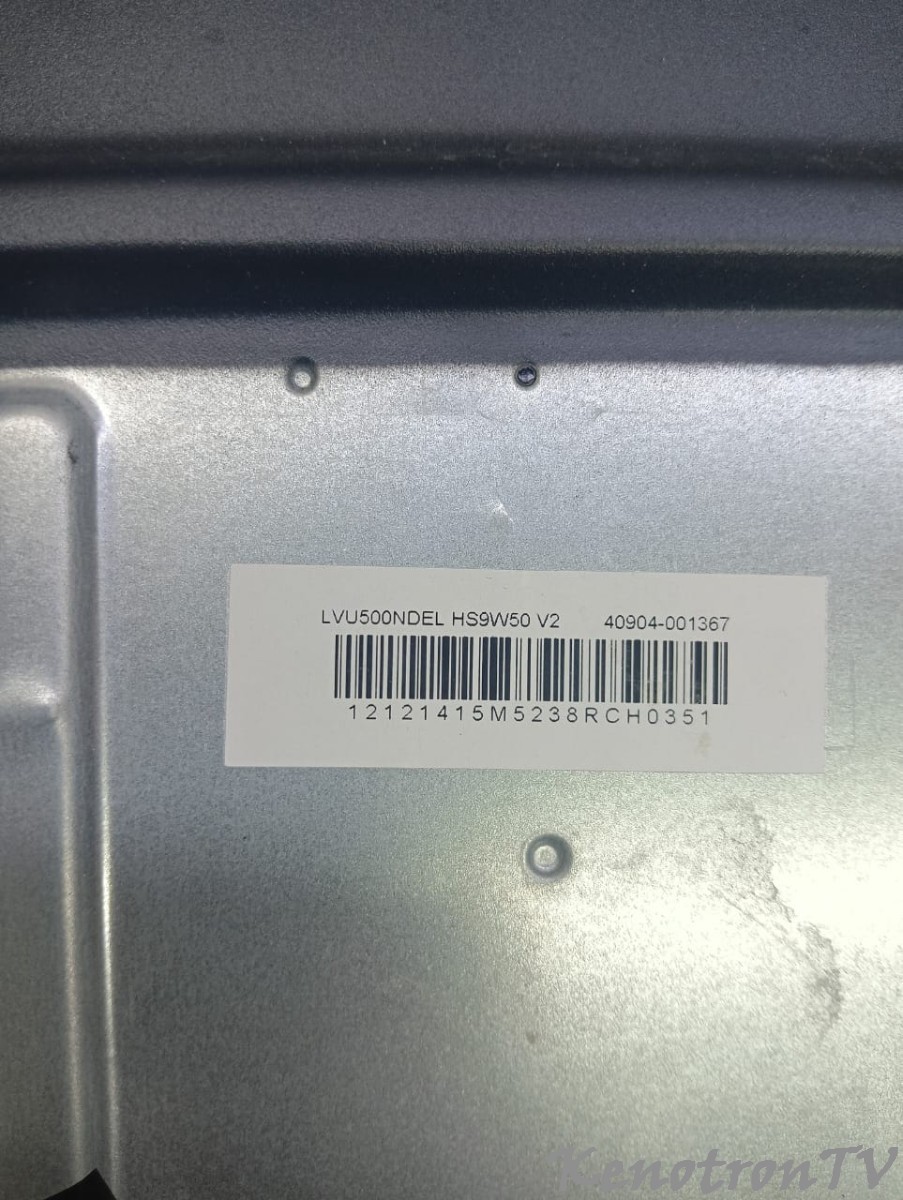

Матрица: LVU500NDEL HS9W50 V2
Программатор: Z3X

Несмотря на совпадение маркировки платы, состав отличается.

Дамп снят с TCL 43P737, где установлен процессор RTD2851MGP и матрица LVU430NDEL CS9W22 V6.

Скорее всего, дамп несовместим из-за другой версии процессора и конфигурации панели.

К самому дампу претензий нет, просто для TCL 50P635 с процессором RTD2851ASS он не подходит.

Фото состава аппарата прилагаю.

50P635.thumb.jpeg.001e12f1e3b5d9b8eaca7182082d30b0.jpegmain40-R51MPH-MAB2HG-C.thumb.jpeg.7f708a4cc047bfef90e88684ecbadc50.jpegpanel.thumb.jpg.fc8a67c2825760124679f701f262866d.jpgRTD2851ASS_40-R51MPH-MAB2HG-C.thumb.jpeg.fa66fe48903559f551b72460a4032350.jpeg

Rogk19

Rogk19 92



Прошивка рабочая.Пришлось заменить EMMC

  • Отлично! 1
×
×
