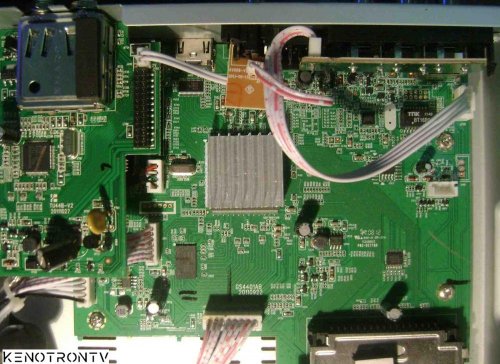

Полный дамп флеши DVB-S2 ресивера OPTICUM X4 Series HD.

Майн: GS4401AB 20110922 Проц:?, под радиатором

Флешь: Q64-104HIP cFeon ОЗУ: H51S1G63EFR DC/DC: 3502EW -G1, в корпусе SO-8 4шт.

UP01 - 3.3Вольта UP02 - 5,0Вольт

UP03 - 1.25Вольта UP04 - 1,8Вольта

HDMI: PN520 LAN: AR8032-BL1A ATMEROS

Управление: HT1628B Кардридер: CA019B-V2 20101231 БП: ШИМ,

маркировка AAJFH, корпус SVD2N60F

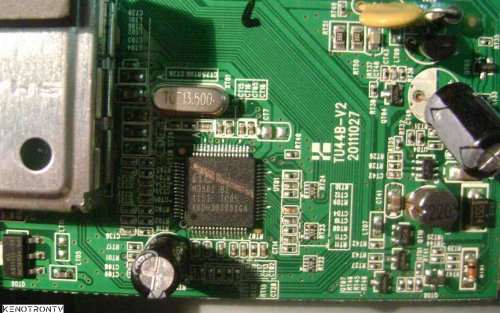

Плата с тюнером TU44B-V2 20111027 DC/DC: маркировка GEC, корпус,

питание LNB Тюнер: S7HZ7306A Демодулятор: M3501 B1 Ali

Дамп читал ТРИТОНом лично с рабочего ресивера. Контрольная сумма: BF6E.
