TCL 65С755 шасси 40-M653G1-MAD2HG дамп eMMC

   (0 отзывов)
VEK
 Поделиться

4 изображения

Информация о файле

TCL 65С755

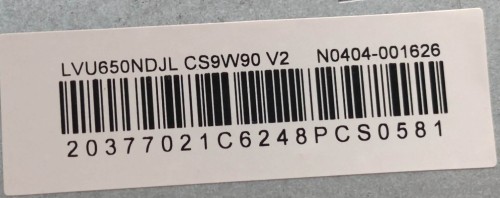

панель: LVU650NDJL CS9W90 V2

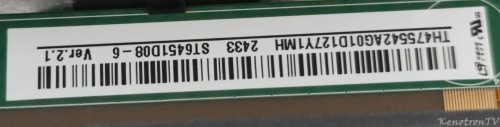

на планке: ST6451D08-6 Ver.2.1

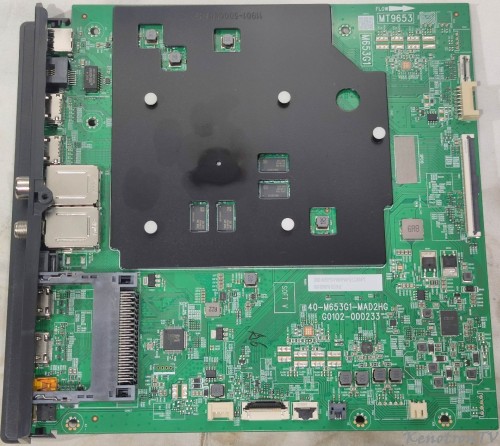

main: 40-M653G1-MAD2HG
проц: MT9653BAKTAB
eMMC: THGAMVGBT13BBAIL

В прошивке включен звук на наушники,

нужно переключить на внутренние динамики!

Спойлер

SDMMC Тест контактов...Норма
UFPI тип сокета MMC, макс. шина 8-Бит
eMMC ID 110100303332473031000918AA38AA39, DAT0-DAT3
eMMC Инфо Toshiba '032G01', size 29.12 ГиБ, SN 0918AA38, Окт 2023
eMMC режим 4-Бит, Transfer режим, TI 1, Дрв. 0, частота 52МГц
eMMC детальная информация:
OCR 0xC0FF8080 (3V3/1V8)
CID 110100303332473031000918AA38AA39 (Toshiba 032G01, SN 0x0918AA38 (152611384), Окт 2023)
CSD D04F00328F5903FFFFFFFFEF8A400053
Ревизия устройства [192] 0x08 (MMC v5.1)
Тип устройства [196] 0x57 (SDR HS52, HS200, HS400)
Классы команд 0x8F5 (Class 0, 2, 4, 5, 6, 7, 11)
Скорость обмена 0x32 (26МГц)
Информация о конце жизни 0x01 (Норма)
Время жизни памяти типа A 0x01 (0-10% использовано)
Время жизни памяти типа B 0x01 (0-10% использовано)
Функция Reset [162] 0x01 (Постоянно включен)
Конфигурация загрузки [179] 0x08 (Загрузка с BOOT1, доступ к USER)
Шина загрузки [177] 0x02 (8-Bit SDR, Reset to 1-Bit)
Поддержка разделов [160] 0x07 (Да, ENH, EXT 0x03, SYS CODE, NON-PERS)
Разделы завершены [155] 0x01 (Да)
Поддержка Reliable write [166] 0x15 (RPMB 8K, R/W)
FFU режим [443] 0x01 (Поддерживается)
Размер блока стирания 0x80000 (512 КиБ)
USER  раздел, размер 0x0747C00000 (29.12 ГиБ)
BOOT1 раздел, размер 0x0000800000 (8 МиБ)
BOOT2 раздел, размер 0x0000800000 (8 МиБ)
RPMB  раздел, размер 0x0000400000 (4 МиБ) Счетчик 23314 (0x5B12)
eMMC Дамп, 512 байт (USER)
00000000 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000010 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000020 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000030 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000040 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000050 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000060 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000070 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000080 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000090 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000A0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000B0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000C0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000D0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000E0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000F0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000100 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000110 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000120 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000130 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000140 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000150 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000160 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000170 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000180 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000190 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001A0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001B0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001C0 00 00 EE 00 00 00 01 00  00 00 00 00 00 00 00 00 | ..î.............
000001D0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001E0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001F0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 55 AA | ..............Uª
eMMC полный бэкап...29.14 ГиБ
Текущая папка 'E:\Прошивки\TCL 65С755 40-M653G1-MAD2HG'
Сохранение данных в Файл 'emmc_backup.txt'...Норма
Сохранение данных в Файл 'cid_backup.bin'...Норма
Сохранение данных в Файл 'csd_backup.bin'...Норма
Сохранение данных в Файл 'ext_csd_backup.bin'...Норма
Сохранение данных в Файл 'BOOT1_0x0000000000_0x0000800000_backup.bin'...Норма
Чтение eMMC BOOT1 с адреса 0x00000000, размер 0x00800000...Норма
Контрольная сумма CRC32 0xECA05946
Завершено за 0.40 секунд(у). Скорость загрузки кода 19.95 МиБ/сек.
Сохранение данных в Файл 'BOOT2_0x0000000000_0x0000800000_backup.bin'...Норма
Чтение eMMC BOOT2 с адреса 0x00000000, размер 0x00800000...Норма
Контрольная сумма CRC32 0x73822BCA
Завершено за 0.40 секунд(у). Скорость загрузки кода 20 МиБ/сек.
Сохранение данных в Файл 'RPMB_0x0000000000_0x0000400000_backup.bin'...Норма
Чтение eMMC RPMB с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0xBBB5D0FE
Завершено за 0.82 секунд(у). Скорость загрузки кода 4.88 МиБ/сек.
Сохранение данных в Файл 'USER_0x0000000000_0x0747C00000_backup.bin'...Норма
Чтение eMMC USER с адреса 0x00000000, размер 0x747C00000...Норма
Контрольная сумма CRC32 0x2E2E7560
Завершено за 22 мин. 14 сек. Скорость загрузки кода 22.34 МиБ/сек.
eMMC раздел BOOT1 (8 МиБ)
Источник данных Файл 'E:\Прошивки\TCL 65С755 40-M653G1-MAD2HG\BOOT1_0x0000000000_0x0000800000_backup.bin'...Норма
Источник данных Файл 'E:\Прошивки\TCL 65С755 40-M653G1-MAD2HG\BOOT1_0x0000000000_0x0000800000_backup.bin'...Норма
Пользовательские флаги задачи Асинхронный CRC32 RETRY10
eMMC режим чтения 'Несколькими блоками (Счётчик) Автовыбор'
Верификация eMMC BOOT1 с адреса 0x00000000, размер 0x00800000...Норма
Контрольная сумма CRC32 0xECA05946
Завершено за 0.43 секунд(у). Скорость загрузки кода 18.78 МиБ/сек.
eMMC раздел BOOT2 (8 МиБ)
Источник данных Файл 'E:\Прошивки\TCL 65С755 40-M653G1-MAD2HG\BOOT2_0x0000000000_0x0000800000_backup.bin'...Норма
Источник данных Файл 'E:\Прошивки\TCL 65С755 40-M653G1-MAD2HG\BOOT2_0x0000000000_0x0000800000_backup.bin'...Норма
Пользовательские флаги задачи Асинхронный CRC32 RETRY10
eMMC режим чтения 'Несколькими блоками (Счётчик) Автовыбор'
Верификация eMMC BOOT2 с адреса 0x00000000, размер 0x00800000...Норма
Контрольная сумма CRC32 0x73822BCA
Завершено за 0.42 секунд(у). Скорость загрузки кода 19.09 МиБ/сек.
eMMC раздел USER (29.12 ГиБ)
Источник данных Файл 'E:\Прошивки\TCL 65С755 40-M653G1-MAD2HG\USER_0x0000000000_0x0747C00000_backup.bin'...Норма
Источник данных Файл 'E:\Прошивки\TCL 65С755 40-M653G1-MAD2HG\USER_0x0000000000_0x0747C00000_backup.bin'...Норма
Пользовательские флаги задачи Асинхронный CRC32 RETRY10
eMMC режим чтения 'Несколькими блоками (Счётчик) Автовыбор'
Верификация eMMC USER с адреса 0x00000000, размер 0x747C00000...Норма
Контрольная сумма CRC32 0x2E2E7560
Завершено за 22 мин. 11 сек. Скорость загрузки кода 22.4 МиБ/сек.
