ELECT EDR-7820, YJ-T2-7816-603-148

   (0 reviews)

3 Screenshots

About This File

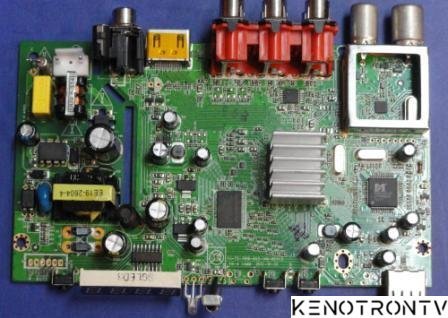

Полный дамп флеши цифровой приставки ELECT EDR-7820.

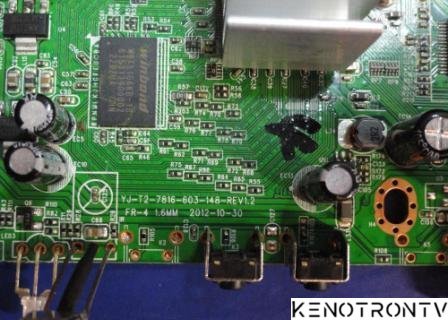

Шасси: YJ-T2-7816-603-148-REV 1.2

FR-4 1.6 MM 2012-10-30.

Проц: под радиатором.Не поднимал.

Флэш: 25Q32FVSIG.

Тюнер: MXL603.

MSB1230-LF.

U13-LN1650.

W9751G6KB-18

U24-DIO2112H.

U12-AMS1117--3.3V

U15-AMS1117--1,8V

Блок питания: THX206H.

Дамп читал лично с рабочей приставки ТРИТОНом.

Контрольная сумма: 142F.
