Lit 1400, YJ--DVB-78316M+MXL603 REV1.3

   (0 reviews)

4 Screenshots

About This File

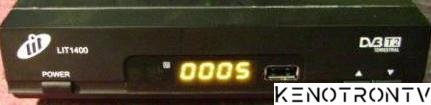

LIT1400, приёмник DVB-T2

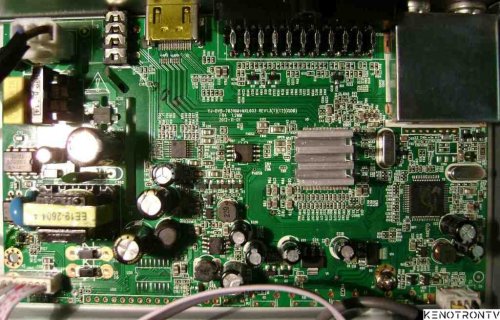

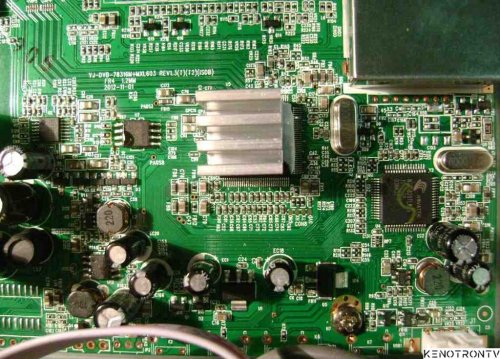

Main: YJ--DVB-78316M+MXL603 REV1.3(T)(T2)(ISDB) FR4 1,2MM 2012-11-01

Проц: ?, под радиатором.

Flash: 25Q32BVSIG, Winbond

Tuner: интегрированный, MXL603

Demod.: NT78820TLMFG, NOVATEK

Audio: DIO2112H

DC/DC: U3, U9, маркировка AS11D, SOT-26

DC/DC: U12, SSY1920, SO-8, 3,3V

БП: SW2604, Samwin

Дамп ссчитан лично TRITONом с рабочего приёмника.

Контрольная сумма: B9CD
