SHIVAKI STV-19LEDG7(8), STV-22LEDG8


3 изображения

Информация о файле

SHIVAKI STV-19LEDG7, STV-19LEDG8, STV-22LEDG8, STV-24LEDG7, STV-22LG5, chassis MSD308 и MSD309
Service Manual LCD TV MSD308(309)PV7.0-A_Electric scheme ,
Service manual MSD308(309) Ver1.0 Модели: STV-19LEDG7, STV-19LEDG8, STV-22LEDG8, STV-24LEDG7, STV-22LG5
Выгорание микросхем U2 на шасси : MSD308 и MSD309 .
Данный дефект может проявляться в лотах с STT-LCD-06-11 по STT-LCD-12-11.
Согласно указанному списку , нарекания в изделиях выпущенных до 19 апреля 2011г.
Пояснение по поводу горящих микросхем U2 на шасси: MSD308 и MSD309
1) Причина проблемы в нестабильном сигнале PWM микрочипа U2, который отвечает за переключение питания ДВД на основной платке
2) После изучения данного вопроса обнаружено, что данный дефект может проявляться только в платах MSD308 и MSD309,
плата MSD306 таких проблем не имеет.
3)Также установлено, что обозначенная проблема устранена в новой версии MSD308/309 от 19 апреля 2011.
Таким образом, дефект может появится только в платах, произведенных до 19 апреля.
(смотри различие в файле "the modification of U2")
4) Есть два способа устранить проблему основной платы в телевизорах с ДВД
а) перепаять 6 резисторов (изменить номиналы).
Это решение не самое удобное, т.к. резисторы маленького размера и часть из них находится под другими, большими, компонентами
б) перепаять две катушки (изменить номиналы) Это решение более удобное, так как компоненты больше и их легче перепаять. 5)Также есть один простой способ ремонта основной платы телевизора с ДВД.
Нужно Pin-8 микрочипа U2 соединить с GND (ground-земля), то есть заземлить.
В этом случае микрочип U2 просто не будет работать Soft: MSD308P, MSD309PV, STV-19LEDG7_MSD308P V7 0, STV-22LEDVDG7_Firmware
Обращаю ваше внимание, информация о дефекте обнаруженном в шасси MSD308/309 от литовского поставщика.
LCD с этими шасси зависают и не запускаются из дежурного режима.
Для устранения данного дефекта необходима перепайка резистора .

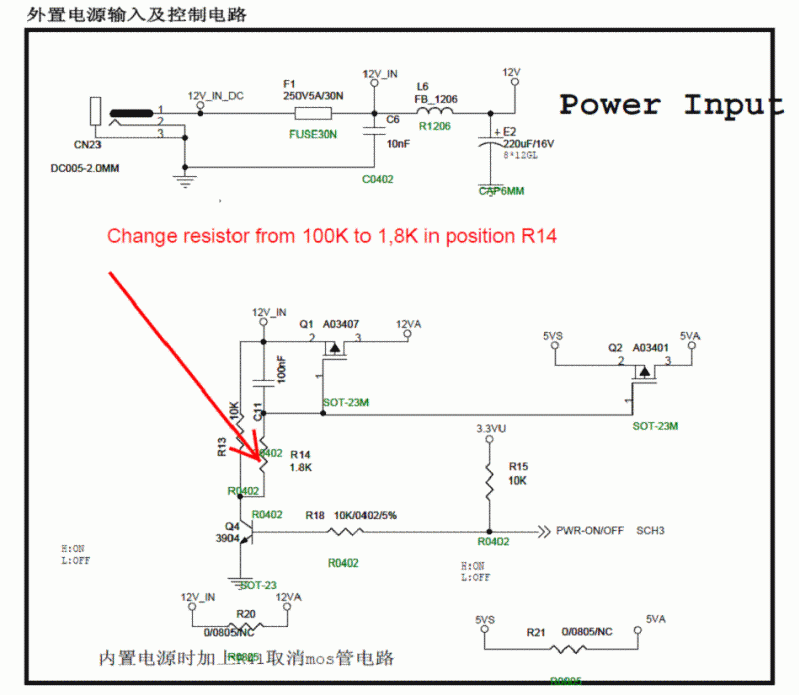

Схема по устранению дефекта и доработка прилагается ниже .

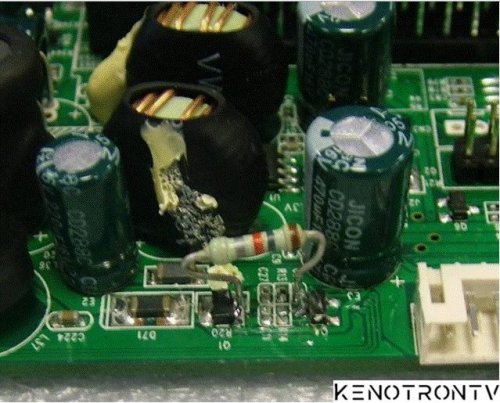

Фото расположения и доработки модуля питания .
