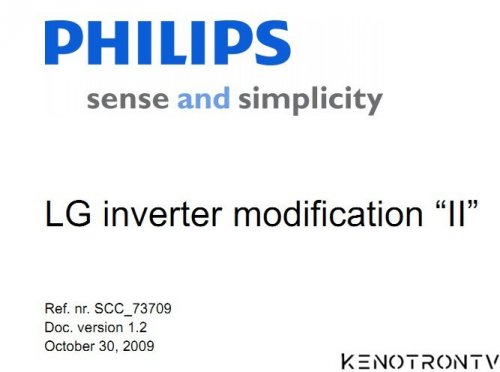

Доработка инверторов LCD PHILIPS телевизоров 42PFL9900d/10 и других использующих инвертора LC420WU.

LG inverter modification “II”

Ref. nr. SCC_73709

Doc. version 1.2

October 30, 2009

Confirm Inverter model name:

•PNEL-T707A(MASTER),

•PNEL-T708A(SLAVE).

У телевидения нет никакого изображения, только звучать (лампа подсветки не функционирует).

Исправить

ПРИНУДИТЕЛЬНЫЙ:

Для всех телевизоров, которые входят в семинар, это принудительно, чтобы выполнить действия ниже.

ОГРАНИЧЕНИЯ:

Эта информация только действительна для наборов с LG, LC420WU5-SLA1 или LC420WU5-SLB1 отображают панель.

ИНФОРМАЦИЯ:

Если лампа подсветки ЖК-ПАНЕЛИ не функционирует, Задатчик и/или Подчиненный инвертор могли бы быть дефектными.

ИСПРАВЬТЕ:

Есть два сценария ремонта:

• Если плата инвертора является дефектной, сценарий ремонта - иждивенец области:

- Европа: замените обе платы, упорядочивая комплект Инвертора (см. элемент "1" ниже для правильного кода заказа).

- Азиатский Tихий океан и Латинская Америка: замените оба (#) платы, упорядочивая отдельные коды

(см. элемент "2" ниже для правильных кодов заказа).

• Если плата инвертора НЕ является дефектной, например.

Телевидение входит в семинар с другой проблемой, выполнить профилактическую модификацию

"II" согласно прикрепленным командам (см. элемент "3" ниже для правильного кода заказа).

Коды заказа:

1) Комплект инвертора (содержащий Задатчика и Подчиненный инвертор, для ЕС только): 996500046283.

2) Отдельные платы (для AP и LATAM только): 996510007721 (M) и 996510007722 (S).

3) Составляющий комплект (содержащий компоненты, чтобы изменить Задатчика и Подчиненный инвертор): 996500095005.

КОММЕНТАРИИ:

- (#) Задатчик и Подчиненные инверторы согласованы по техническим причинам и должны быть заменены вместе в случае,

если один из инверторов является дефектным.

- Новые заказанные платы (через комплект или отдельный) не нуждаются в составляющей модификации.

Они уже изменены.

Перевод выполнен программой PROMT™

PNEL-T708A


STEP 3.5

Solder zenerdiode (TVS) on PNEL-T707A and PNEL-T708A:

-Solder zenerdiode TVS (33 V)on red indicated position.
