AKAI LEA-19V07P

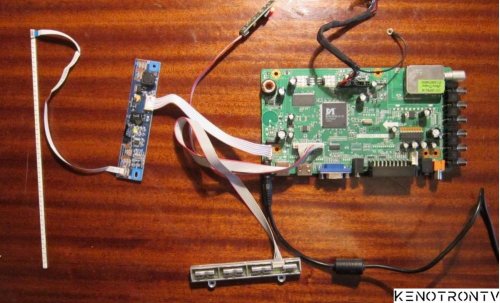

MAIN: T.MS6M181.7A. 11453

установлен в тв AKAI LEA-19V07P и ряде других телевизоров

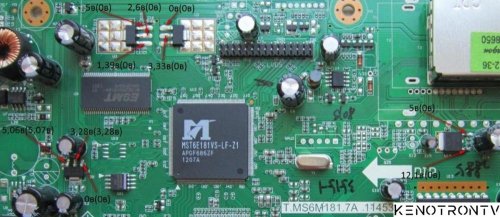

режимы работы стабилизаторов, в скобках в дежурном режиме:

режимы работы микросхем тв в рабочем режиме:

U7-AIC2565 U4-AIC2857F U5-SGM330A-YS U13-1517P

1.- 9,7в 5.- 1,2в 1.- 5,7в 5.- 0,9в 1.- 0в 9.- 1,2в 1.- 2,1 6.- 5,7

2.- 12,1в 6.- 0,8в 2.- 5в 6.- 0,8в 2.- 1,2в 10.- 1,2в 2.- 0 7.- 12,1

3.- 5,1в 7.- 12,1в 3.- 1,3в 7.- 5,1в 3.- 1,2в 11.- 1,2в 3.- 5,8 8.- 4,9

4.- 0в 8.- 4в 4.- 0в 8.- 4в 4.- 1,2в 12.- 0в 4.- 5,7 9.- 2,1

5.- 1,2в 13.- 0в 5.- 0 10-18.-корп. 6.- 1,2в 14.-0в 7.- 1,2в

15.- 0в 8.- 0в

16.- 4,9в

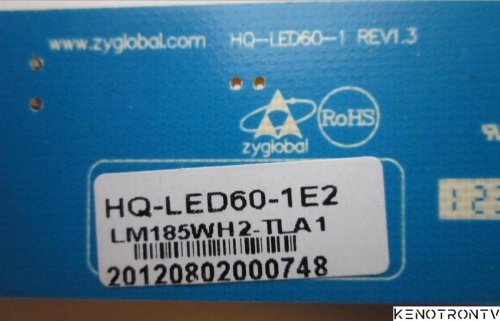

инвертор HQ-LED60-1E2 IMG_0482.JPG

шим LED U1-Y2E89A

1.- 7,3 5.- 0,2

2.- 10,8 6.- 3,1

3 .- 4 7.- 0

4.- 5,1 8.- 0

на катоде D1 напряжение 46,7в, при отключении светодиодной линейки увеличивается до 57в
