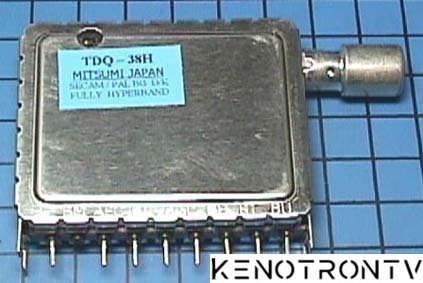

амена, подбор аналогов, тюнеров KSH

Описание тюнеров SELEKTA

Цифровой тюнер :



Для автопоиска используются все теже сигналы IDENT и AFC.

Существуют схемы , работающие без сигнала IDENT ,

сигнал AFC в таких схемах выполняет и свою роль и роль сигнала IDENT.

Иногда сигнал AFC подается не на СPU , а на вывод ADC (АЦП) тюнера ,

и далее по шине I2C в СРU ( SCHNEIDER на шасси TV9).

Cледовательно в не остановке на канале может быть виноват и тюнер в такой схеме (узел ADC).

Был случай (шасси FORMENTI F19) – телевизор при автопоиске запоминает несколько первых каналов,

а затем при автопоиске уже появляется не изображение каналов,

а черно-белые гориз.полосы – телевизор при автопоиске определяет систему как НТСЦ –

и не останавливается при дальнейшем нахождении каналов.

Необходимо в сервисе отключить возможность приема НТСЦ.

Если телевизор не останавливается на некоторых каналах при ПОИСКе –

возможно сетка частот в телевизоре установлена BG , а надо DK.

Для включения сетки DK воспользуйтесь ПОИСКом на сайте.

Если в телевизоре имеется возможность настройки по частоте,

то нет смысла переделывать сетку частот на DK. Запустите ПОИСК по частоте и все каналы будут найдены.

В некоторых телевизорах (например SHARP на шасси D3000)

на СPU подается два логических сигнала AFT- и AFT+ . Когда IF ниже номинальной лог.1 появляется на выводе AFT

-(на AFT+ в это время лог.0),

если выше номинальной - наоборот на в.AFT- лог.0 , на AFT+ лог.1.

Когда IF станет номинальной(38,9 MHz) и на AFT- и на AFT+ будет лог.0. Т.о.

необходимо проверить правильность появления логических сигналов при расстройке частоты в одну и в другую сторону ,

и их изменение при работе автопоиска.

GRUNDIG на шасси CUC1826 (тюнер цифровой) рекомендует настраивать AFC так :

- Настройте одну из станций на VHF1 диапазоне со стандартным растром канала и без использования точной настройки.

- Войдите в сервис и перейдите на пункт "AFC reference" .

- Нажмите кнопку "OK" для автоматической настройки схемы AFC.

- Настроенное значение AFC отобразится числом в строке "AFC reference" .

Но настройка таким образом не совсем полная.

В телевизоре используется контур VCO , и на СPU поступает аналоговый сигнал AFC .

Настройку произвести лучше так :

Подать IF = 38,9 MHz на вход радиоканала , настроить контуром VCO качественное изображение и звук ,

а уже после этого в сервисе запустить автоматическую настройку AFC .

Автоматическая настройка AFC представляет собой измерение процессором управления и

запоминание напряжения аналогового AFC(заносится затем в EEPROM) ,

которое поступает на вход СPU при IF = 38,9 MHz . Т.е. запоминается “нулевое” значение сигнала AFC .

Синонимы IDENT - MUTE (в THOMSON), SyncTV (ТOSHIBA) ,

KOIN (в GRUNDIG) , H.SYNC (в AKIRA) , SYNC и SD (в китайских ТВ) ,

СОС (сигнал опознавания синхронизации, в СССР-аппаратах).

Синонимы АFC - AFT, АПЧГ IF – ПЧ

Взаимозаменяемость - тюнеров телевизоров (селекторов каналов) с цифровым управлением.
