Samsung CS-29Z47Z3Q Chassis KSDA

   (0 reviews)

5 Screenshots

About This File

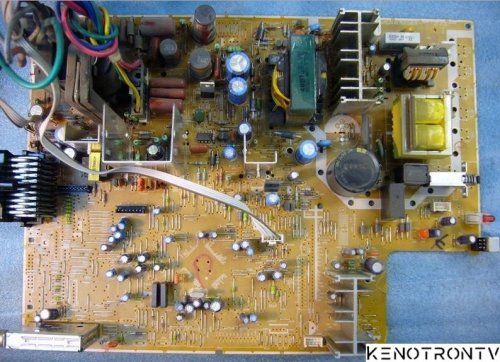

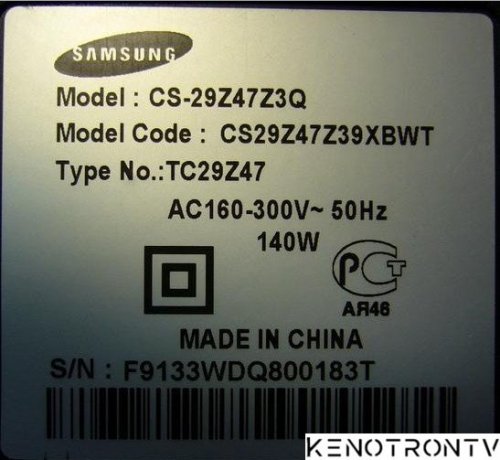

Samsung CS-29Z47Z3Q Chassis KSDA
UOC TDA12120H/N300 [KSDA 1003.0 (15E1) - стикер
EEPROM AT24C16AN
SMPS STR-W6750F
FBT FQH29A003
HOT TT2206
Vertical LA78045
Sound TDA7297SA
Tuner TDQ-6L/125S
Samsung CS-29Z47Z3Q Chassis KSDA, искажение кадровой развертки
Аппарат поступил с дефектом кадровой развертки.
Проверка вторичных напряжений БП и ТДКС показала соответствие их принципиальной схеме.
Напряжения питания LA78045 сотавили: +16,4 и -16,8 вольт. Перегрева самой микросхемы не наблюдалось.
Проверка электролитов в обвязке и по питанию также дефекта не выявила.

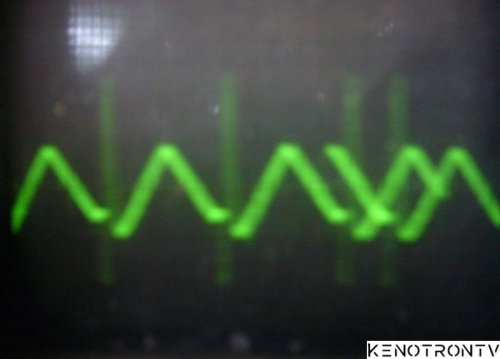

Эпюра сигнала VDP+ на выв. 7 была в норме, а вот на инверсном входе (выв. 1) - с сильными искажениями.
При отключении первой ноги от схемы, входной сигнал принимал нормальную форму пилы.
Поэтому решил вначале досконально проверить всю обвязку кадровой. Выпаянный диод вольтодобавки (D303) показал небольшую утечку.
Он и был причиной дефекта. После его замены появился нормальный растр, но с линиями ОХ в верхней его части.
После замены на новую LA78045 все заработало, как и положено.
Однако через 10 минут прогона снизу растра вылезла белая горизонтальная полоса, шириной около 10 мм,
которая увеличивалась с прогревом. В заначке была LA78141. Вот с ней все проблемы и закончились.
Качество комплектующих уже давно не удивляет, но все равно портит нервы.
После ремонта слил прошивки EEPROM и внутренней флешь UOC, будут лежать в разделе прошивок.
