About This File

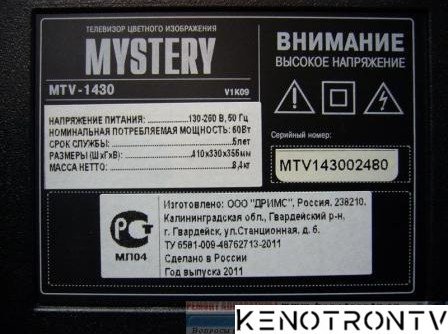

MYSTERY MTV-1430, TDA11106PS/V3/3/AQ4, K24C08C
UOC - TDA11106PS/V3/3/AQ4
EEPROM K24C08C
SMPS 3DD0511, C2555, D784
Chopper BCK-25/49
FBT BSC24-N0402
HOT 2SD1555
Vertical LA78040
Sound TDA2003
Tuner DWC-8053-VTB802
ТВ поступил с проблемой: не включается.
Индикатор ДР не светится.

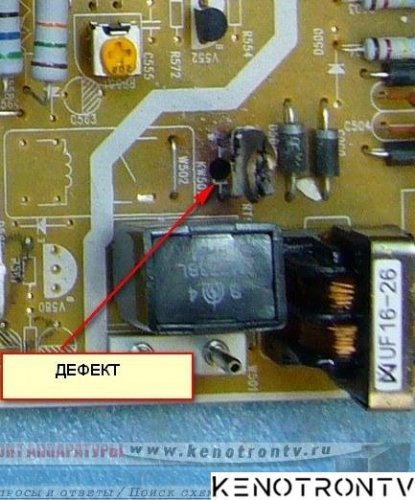

При вскрытии обнаружен сгоревший в уголь токоограничительный резистор R502 (второй случай в данном шасси).
После замены на 3R9 5W аппарат запустился, но при переводе в режим AV картинки нет - экран темный.
Причина - битая прошивка. Здесь выкладываю рабочую и битую прошивки.
Перепрограммируется внутрисхемно
Считано Postal_AVR.
Вход в сервисное меню:
На ПДУ нажимаем :
[MENU] - цифровой код [6] [4] [8] [3] , [Display].
Выбор подменю M0-M9 - кнопкой MUTE
Для доступа к M3-M9 надо в подменю M2 активировать "SET SELEKT (1)"
Выход - POWER.
