SAMSUNG CS-21Z47ZGQ chassis KSCA

SAMSUNG CS-21Z47ZGQ chassis KSCA

UOC TDA12120H/N3/3

Memory 24C16AN

SMPS 5Q0765RT

TR Chopper AA26-00288E

FBT BSC25-0217G REV00

HOT T2222

Vertical LA78141

Sound LA42032

Tuner TDQ-6L/125S UOC TDA12120H/N3/3

Прошивка рабочая на все 100%

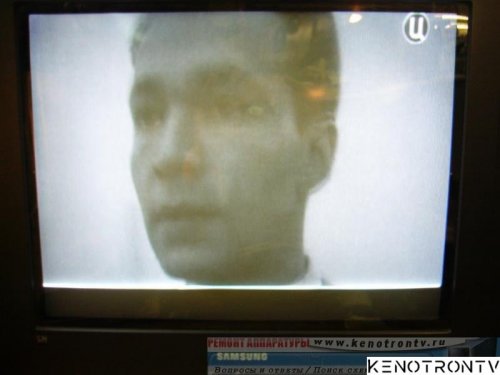

Аппарат поступил с проблемой: поджат кадр снизу, изображение слабоконтрастное, с отсутствием цвета.

При проверке вторичных напряжений ИИП - просадка напряжения стабилизатора В+8V(Q801, Q802).

Измеренное значение составило 6,7V. Из-за этого не в режиме работал процессор, что и сказывалось на качестве картинки, а также кадровой развертки.

Также при данном дефекте, если перейти в режим AV, то видеосигнал отсутствовал, т.е. и коммутатор не переключался.

Виновником дефекта был неисправный стабилитрон DZ842 (4,3V) - утечка перехода.
