PHILIPS 43PFT5301/60 (шасси MTK MT5800) eMMC 1.0.0

PHILIPS 43PFT5301/60 (шасси MTK MT5800)

eMMC Инфо Samsung '4FPD3R', size 3.64 ГиБ

Железо:

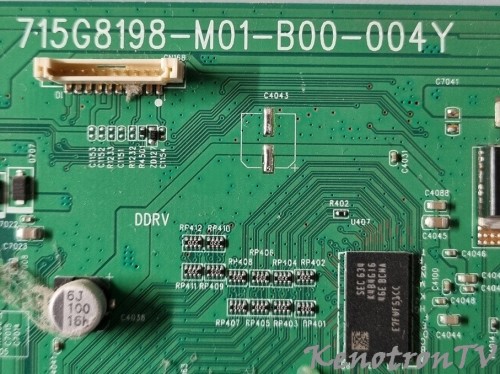

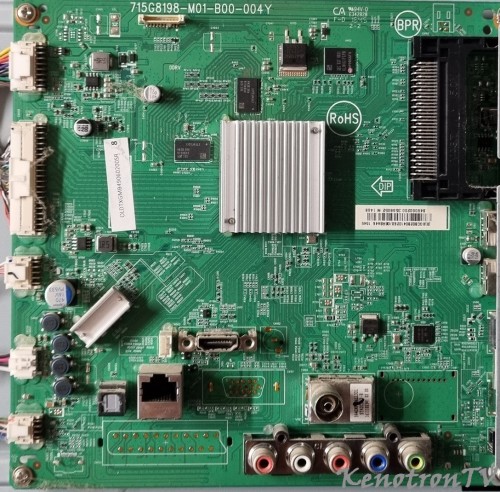

Main 715G8198‑M01‑B00‑004Y, SoC MT5800 (boot MSDCBOOT, ROMCODE в первых секторах USER).

eMMC Samsung 4FPD3R (marking SEC G34 / K8B4G16), CID 15010034465044335202CD8FB4AA9347, SN CD8FB4AA, сен 2016, ресурс 60–70 %, boot‑шина 1‑bit SDR, конфиг [179]=0x48 / [177]=0x00.

Доп. плата 715G7574‑P01‑000‑002M.

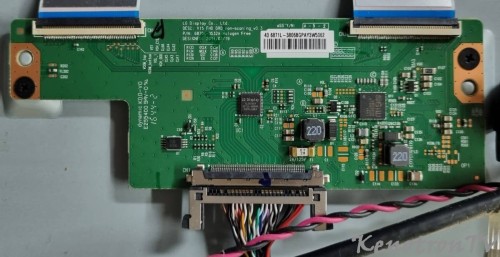

T‑CON LG 6870L‑3805BGPAY3W5062 (IC 6871L).

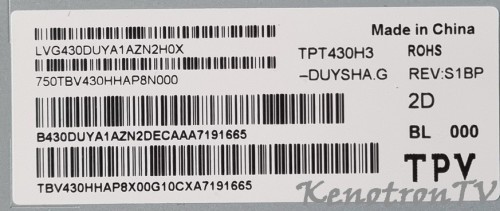

Панель LVG430DUYA1AZN2H0X / TPT430H3‑DUYSHA.G REV S1BP (TPV).

SN UZ1A1710004001, сборка РФ 03/2017.

Дампы (снято на UFPI, имена + CRC для сверки):
Файл      Что внутри    CRC32
emmc_backup.txt / КОНФИГ-eMMC.txt
лог: CID/CSD/EXT_CSD + 512 б USER
—
cid_backup.bin / csd_backup.bin / ext_csd_backup.bin
регистры и полный конфиг eMMC («пролить конфиг»)
—
BOOT1_..._0x0000400000_backup.bin
бут‑раздел 1, 4 МиБ (активный)
0xF78148AF
BOOT2_..._0x0000400000_backup.bin
бут‑раздел 2, 4 МиБ
0x1147406A
RPMB_..._0x0000080000_backup.bin
RPMB 512 КиБ, ключ НЕ записан (привязки по RPMB нет)
0x75660AAC
USER_..._0x00E9000000_backup.bin
USER целиком, 3.64 ГиБ (система MTK)
0xCF99D8F6
24C128-IC405.bin
EEPROM main 16 КиБ, маркер MT5800 (калибровки шасси/тюнера)
0x07C75ED3
24C08-T-CON.bin
EEPROM T‑CON 1 КиБ, геометрия/гамма под LVG430DUYA1
0xAE84CF02

Назначение коротко: для оживления после «заливки»/кирпича — BOOT1/BOOT2 + ext_csd + cid + 24C128;

USER — эталон системы;

24C08 — строго под свою панель.

Донорскую eMMC брать с ресурсом <60 %, разметку и байты [179]/[177]/[160]/[155] выставлять до записи бутов.
