Philips TC-374

   (0 reviews)
LiVan
 Share

5 Screenshots

About This File

Philips TC-374 , PCA84C440P/401 CTV220S, шасси - неизвестно...

Micom - PCA84C440P/401 CTV220S

Memory - PCA8581P (успешная замена на 24C01)

SMPS - STR5412 Secam - TDA3592A

Video - TDA3561A VIF - TDA4501

Vertical - TDA3653B

Sound - TDA1013B

Tuner - TDC-3B

Band - LA7910

Tube - A34JQQ90X04

FBT - BSC22-0376A

HOT - 2SD1555

RGB Amp. - 2SC2330

Дефект : Ранее исчез звук , после ремонта мастера (который "красиво" снёс бошки контурам) исчезло изображение.

На сильных каналах видно цветной матрас с нарушенной синхронизации.

Показания : Восстановил сердечники контуров.

Появилась картинка , на полминуты, далее уходит настройка, как в сбитых контурах AFT и PIF в LG на шасси MC41 .

После взгляда на даташит TDA4501 установил причину.

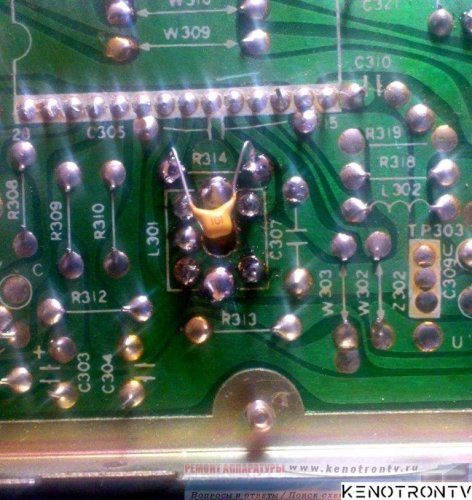

Ёмкость внутри корпуса контура L301 номинал 100pF

Замена, навесным монтажём, со стороны печатного монтажа , привела к положительному результату/
