В ремонте LCD TV+DVD ELENBERG LVD-1902
Заявленная неисправность - искажение звука.
При попытке включить ТВ - аппарат не выходил из дежурки.
После разборки стало все понятно - почти все емкости в БП
вспученные. После замены кондеров ТВ запустился, и действительно,
на фоне звука шел сильный возбуд с частотой около 800 Гц.
При отключении правого канала звук был чистым, но если немного увеличить громкость,
пропадал совсем.
Причину определил быстро - УНЧ TPA 3008D ( планарка на 48 выводов).
Скорее всего пульсации БП и добили ее. В наличии такой не было,

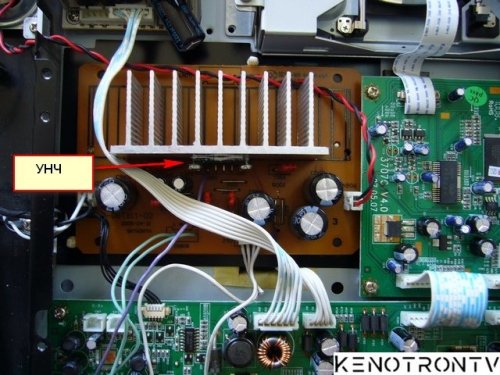

а клиенту надо было срочно. Поэтому с разборки нашел готовый блок УНЧ
на базе TDA7266, и минут через сорок ТВ был отремонтирован.
Завел на новый блок питание +15,6V, входные сигналы и сигнал блокировки УНЧ во время включения (для устранения щелчков).
Интересно, что блок сел на свободное место так, вроде специально это
место и было для него оставлено.
