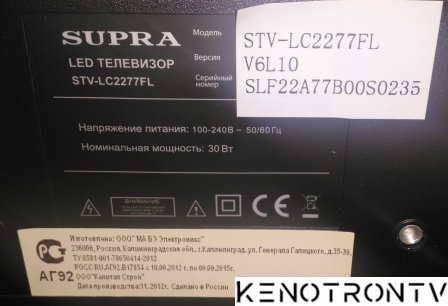

SUPRA STV-LC2277FL V6L10

   (0 reviews)
LiVan
 Share

6 Screenshots

About This File

SUPRA STV-LC2277FL V6L10

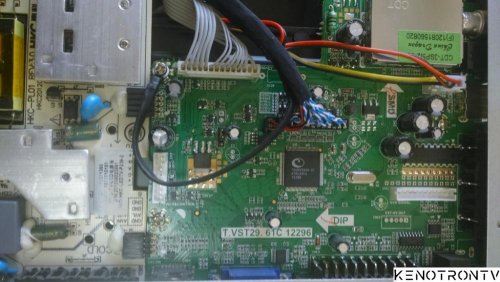

MAIN: T.VST29.61C 12296
CPU : TSUMV59XU-Z1
TUNER : CDT-3SP5I2-36
SPI FLASH: W25Q32FVSIG
PSU : HKC-PL01 REV:3.0

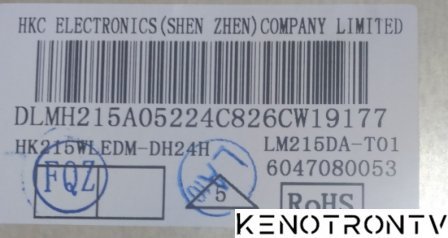

LED PANEL: LM215DA-T01

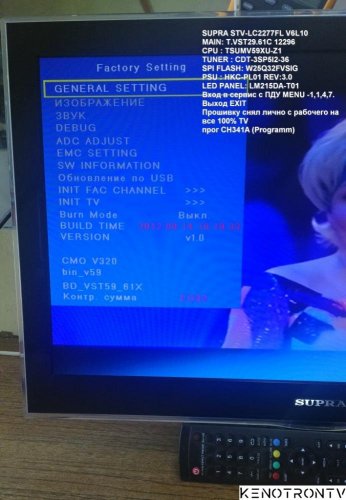

Вход в сервис c ПДУ MENU -1,1,4,7. Выход EXIT



Прошивку снял лично c рабочего на все 100% TV контрольная сумма ED82

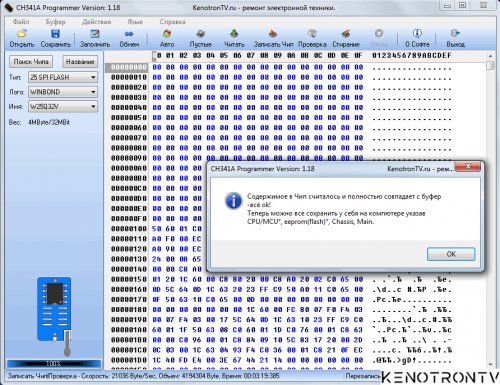

прог CH341A (Programm)



Неисправность:
TV включается в дежурку, красный цвет диода горит стабильно, без миганий на пульт и кнопки панели тв реакции нет.
Напряжение на майн на стабилизаторах есть все ок 1,8 вольт и 3,3 вольт на другом есть.
Родную прошивку снял считал и сохранил на комп, нашел у нас похожую с таким же составом но аппарат правда другой GOLDSTAR LD-22A305F (V2M02) - T.VST29.61C в GOLDSTAR
LM215DA-T01, T.VST29.61C и 1 еще...



хотел прошить но flash не стирается, то есть прошить flash не получается сама микросхема битая!
Тогда все проще, :) на шёл у себя другую микросхему с рабочего тв с разборки.
W25Q32FVSIG стёр её и прошил старой прошивкой той что стояла на битой flash с родного аппарата.



После установки новой W25Q32FVSIG со старой родной прошивкой TV включился все норм, TV работает на все 100%
Что ещё раз подтверждает правило - Обязательно сохрани на компе родную прошивку пусть даже она кажется Вам на первый взгляд не рабочая, она Вам ещё пригодиться :faa::sto: !!!
